Audio Unit Connector For Inputs And Outputs (Undefined) (2018)
| Connector Index |
|---|
| Audio Unit Connector A (24P) |
| Audio Unit Connector B (8P) |
| Audio Unit Connector C (20P) |
| Audio Unit Connector D (12P) |
| Audio Unit Connector E (5P) |
| Audio Unit Connector F (18P) |
| Audio Unit Connector G (24P) |
| Audio Unit Connector H (16P) |
| Audio Unit Connector J (5P) |
| Audio Unit Connector K (5P) |
| Audio Unit Connector L (3P) |
| Audio Unit Connector M (2P) |
| Audio Unit Connector N (20P) |

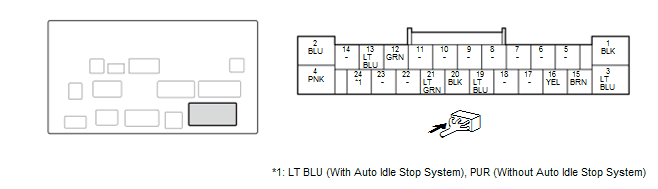

AUDIO UNIT CONNECTOR A (24P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| A1 | GND | Ground for audio unit (G303) |
| A2 | B-CAN_L | B-CAN bus communication signal |
| A3 | +B AUDIO (DC)* 1 +B AUDIO* 2 |
Continuous power source |
| A4 | B-CAN_H | B-CAN bus communication signal |
| A5 | Not used | - - - |
| A6 | Not used | - - - |
| A7 | Not used | - - - |
| A8 | Not used | - - - |
| A9 | Not used | - - - |
| A10 | Not used | - - - |
| A11 | Not used | - - - |
| A12 | SCTY 2 | Security signal from center display unit |
| A13 | K LINE | Detects scan tool signal (serial data) |
| A14 | Not used | - - - |
| A15 | FL SP PRE+ | Outputs sound signal for left front channel |
| A16 | FL SP PRE- | Outputs sound signal for left front channel |
| A17 | Not used | - - - |
| A18 | Not used | - - - |
| A19 | FR SP PRE+ | Outputs sound signal for right front channel |
| A20 | FR SP PRE- | Outputs sound signal for right front channel |
| A21 | SWD+B | Outputs signal for stereo amplifier, CarPlay and Android Auto unit, and ANC/active sound control unit switching on/off |
| A22 | Not used | - - - |
| A23 | Not used | - - - |
| A24 | ACC DCDC* 1 ACC* 2 |
Power source for accessories |
*1: With Auto Idle Stop System
*2: Without Auto Idle Stop System

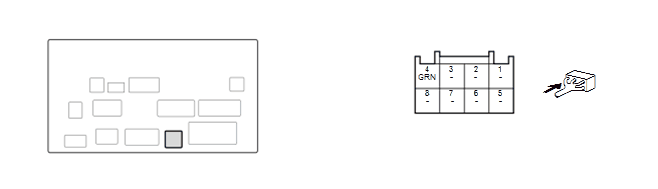

AUDIO UNIT CONNECTOR B (8P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| B1 | Not used | - - - |
| B2 | Not used | - - - |
| B3 | Not used | - - - |
| B4 | ANC CHK2 | Outputs ANC test signal |
| B5 | Not used | - - - |
| B6 | Not used | - - - |
| B7 | Not used | - - - |
| B8 | Not used | - - - |

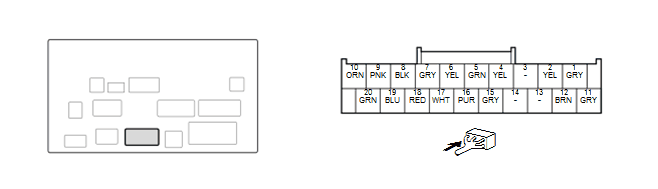

AUDIO UNIT CONNECTOR C (20P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| C1 | TELE SIG SH | Shield for terminals No. 2 and No. 12 |
| C2 | TELE SIG- | Inputs HFL prompts and telephone sound signal from HandsFreeLink control unit |
| C3 | Not used | - - - |
| C4 | RS485- | Communication signal to stereo amplifier |
| C5 | RS485+ | Communication signal to stereo amplifier |
| C6 | AUX DET GND | Ground for auxiliary jack assembly |
| C7 | AUX SH | Shield for terminals No. 8, No. 17, and No. 18 |
| C8 | AUX SIG GND | Ground for sound signal from auxiliary jack assembly |
| C9 | COMPASS 1 | Communication signal to electrical compass unit |
| C10 | COMPASS 2 | Communication signal to electrical compass unit |
| C11 | ATP-P | Inputs shift position signal |
| C12 | TELE SIG+ | Inputs HFL prompts and telephone sound signal from HandsFreeLink control unit |
| C13 | Not used | - - - |
| C14 | Not used | - - - |
| C15 | RS485 SH | Shield for terminals No. 4 and No. 5 |
| C16 | AUX DET | Detects connection signal for auxiliary jack assembly |
| C17 | AUX RCH | Inputs sound signal from auxiliary jack assembly |
| C18 | AUX LCH | Inputs sound signal from auxiliary jack assembly |
| C19 | COMPASS 3 | Communication signal to electrical compass unit |
| C20 | COMPASS 4 | Communication signal to electrical compass unit |

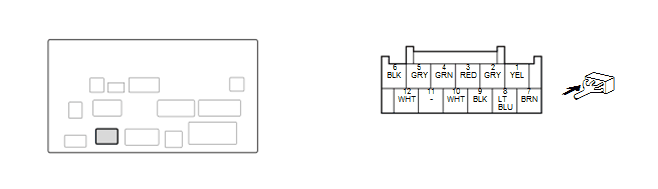

AUDIO UNIT CONNECTOR D (12P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| D1 | GA BUS- | GA-Net bus communication signal |
| D2 | SH GA BUS | Shield for terminals No. 1 and No. 7 |
| D3 | GA AUDIO L- | Inputs sound signal from HandsFreeLink control unit |
| D4 | GA AUDIO R- | Inputs sound signal from HandsFreeLink control unit |
| D5 | SH GA AUDIO | Shield for terminals No. 3, No. 4, No. 9, and No. 10 |
| D6 | GA GND | GA-Net related units ground |
| D7 | GA BUS+ | GA-Net bus communication signal |
| D8 | GA SYS ON | Output signal for GA-Net related units switching on/off |
| D9 | GA AUDIO L+ | Inputs sound signal from HandsFreeLink control unit |
| D10 | GA AUDIO R+ | Inputs sound signal from HandsFreeLink control unit |
| D11 | Not used | - - - |
| D12 | GA+B | Outputs power source for GA-Net related units |

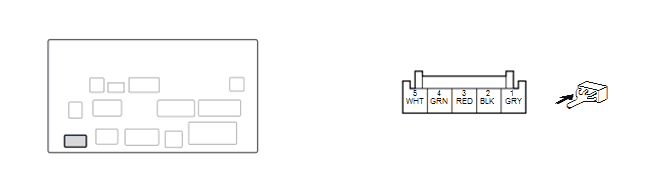

AUDIO UNIT CONNECTOR E (5P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| E1 | TUNE SH | Shield for terminals No. 2, No. 3, No. 4, and No. 5 |
| E2 | TUNE L- | Inputs sound signal from tuner unit |
| E3 | TUNE L+ | Inputs sound signal from tuner unit |
| E4 | TUNE R- | Inputs sound signal from tuner unit |
| E5 | TUNE R+ | Inputs sound signal from tuner unit |

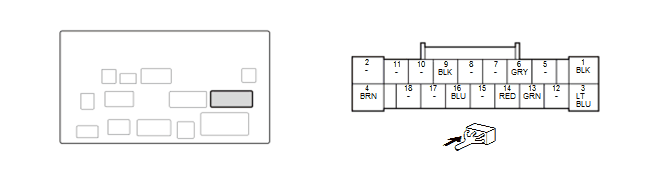

AUDIO UNIT CONNECTOR F (18P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| F1 | GND | Ground for audio unit (G303) |
| F2 | Not used | - - - |
| F3 | +B AUDIO (DC)* 1 +B AUDIO* 2 |
Continuous power source |
| F4 | IG1 METER | IG1 power source |
| F5 | Not used | - - - |
| F6 | NAVI HFT SH | Shield for terminals No. 13 and No. 14 |
| F7 | Not used | - - - |
| F8 | Not used | - - - |
| F9 | JOG SH | Shield for terminal No. 16 |
| F10 | Not used | - - - |
| F11 | Not used | - - - |
| F12 | Not used | - - - |
| F13 | NAVI HFT MIC+ | Inputs Voice Recognition (VR) prompts from microphone via HandsFreeLink control unit |
| F14 | NAVI HFT MIC- | Inputs Voice Recognition (VR) prompts from microphone via HandsFreeLink control unit |
| F15 | Not used | - - - |
| F16 | JOG | Inputs center switch panel and interface dial operation signal |
| F17 | Not used | - - - |
| F18 | Not used | - - - |
*1: With Auto Idle Stop System
*2: Without Auto Idle Stop System

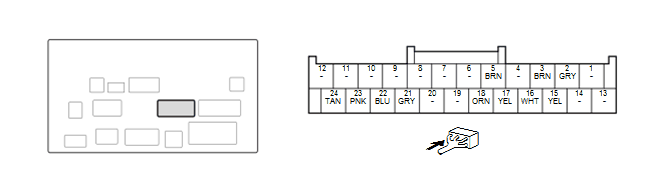

AUDIO UNIT CONNECTOR G (24P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| G1 | Not used | - - - |
| G2 | CAMERA SH | Shield for terminals No. 3 and No. 15 |
| G3 | CAMERA GND | Ground for rearview camera |
| G4 | Not used | - - - |
| G5 | CAMERA BIT 0 | Mode select signal for rearview camera |
| G6 | Not used | - - - |
| G7 | Not used | - - - |
| G8 | Not used | - - - |
| G9 | Not used | - - - |
| G10 | Not used | - - - |
| G11 | Not used | - - - |
| G12 | Not used | - - - |
| G13 | Not used | - - - |
| G14 | Not used | - - - |
| G15 | CAMERA V | Video signal for rearview camera |
| G16 | CAMERA VCC | Power source for rearview camera |
| G17 | CAMERA ADPT | Control signal for rearview camera |
| G18 | CAMERA BIT 1 | Mode select signal for rearview camera |
| G19 | Not used | - - - |
| G20 | Not used | - - - |
| G21 | TUNER RS485 SH | Shield for terminals No. 22 and No. 23 |
| G22 | TUNER RS485+ | Communication signal to tuner unit |
| G23 | TUNER RS485- | Communication signal to tuner unit |
| G24 | BACK LT | Reverse signal of select lever from reverse relay circuit |

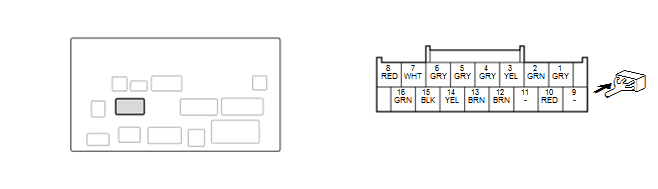

AUDIO UNIT CONNECTOR H (16P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| H1 | AUX NAVI SH | Shield for terminals No. 2, No. 9, and No. 10 |
| H2 | AUX NAVI GND | Ground for front audio signal of voice guidance |
| H3 | CP/AA MIC GND | Ground for microphone signal |
| H4 | CP/AA MIC SH | Shield for terminals No. 3, and No. 12 |
| H5 | CP/AA SIRI RG SH | Shield for terminals No. 13 and No. 14 |
| H6 | CP/AA MAIN SH | Shield for terminals No. 7, No. 8, No. 15, and No. 16 |
| H7 | CP/AA MAIN L- | Inputs sound signal |
| H8 | CP/AA MAIN L+ | Inputs sound signal |
| H9 | Not used | - - - |
| H10 | AUX NAVI | Outputs front audio signal of voice guidance and Voice Recognition (VR) prompts |
| H11 | Not used | - - - |
| H12 | CP/AA MIC | Outputs microphone signal positive |
| H13 | CP/AA SIRI RG+ | Secondary audio line for arbitration with the main audio to the amplifier |
| H14 | CP/AA SIRI RG+ | Secondary audio line for arbitration with the main audio to the amplifier |
| H15 | CP/AA MAIN R+ | Inputs sound signal |
| H16 | CP/AA MAIN R- | Inputs sound signal |

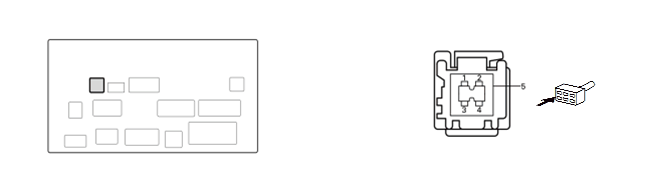

AUDIO UNIT CONNECTOR J (5P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| J1 | USB GND | Ground for USB |
| J2 | USB VBUS | Outputs power source for USB |
| J3 | USB DATA+ | Communication signal for HandsFreeLink control unit |
| J4 | USB DATA- | Communication signal for HandsFreeLink control unit |
| J5 | USB SH | Shield for terminals No. 1, No. 2, No. 3, and No. 4 |

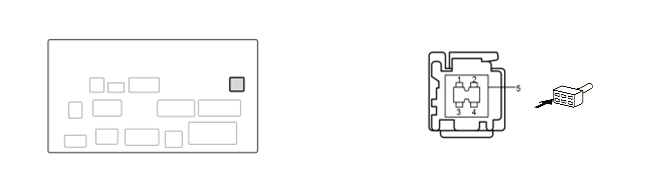

AUDIO UNIT CONNECTOR K (5P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| K1 | CP/AA USB GND | Ground for USB |
| K2 | Not used | - - - |
| K3 | CP/AA USB DATA+ | Communication signal for CarPlay and Android Auto unit |
| K4 | CP/AA USB DATA- | Communication signal for CarPlay and Android Auto unit |
| K5 | CP/AA USB SH | Shield for terminals No. 1, No. 3, and No. 4 |

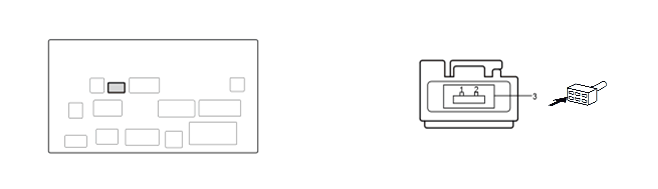

AUDIO UNIT CONNECTOR L (3P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| L1 | GVIF- | Outputs video signal for center display unit |
| L2 | GVIF+ | Outputs video signal for center display unit |
| L3 | GVIF SH | Shield for terminals No. 1 and No. 2 |

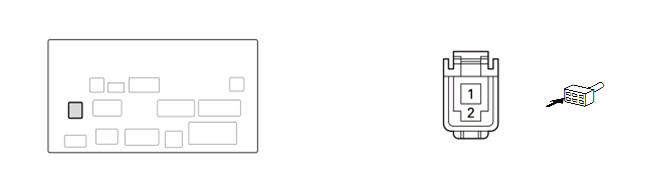

AUDIO UNIT CONNECTOR M (2P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| M1 | GPS ANT | Inputs GPS signal |
| M2 | GPS SH | Shield for terminal No. 1 |

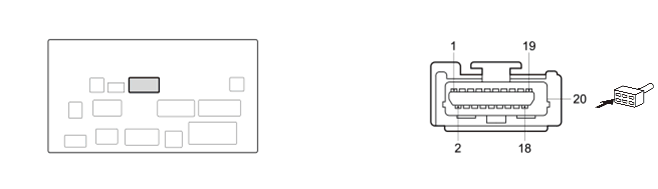

AUDIO UNIT CONNECTOR N (20P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| N1 | T.M.D.S DATA2+ | Inputs video/audio data signal |
| N2 | T.M.D.S DATA2 SHIELD | Shield for terminals No. 1 and No. 3 |
| N3 | T.M.D.S DATA2- | Inputs video/audio data signal |
| N4 | T.M.D.S DATA1+ | Inputs video/audio data signal |
| N5 | T.M.D.S DATA1 SHIELD | Shield for terminals No. 4 and No. 6 |
| N6 | T.M.D.S DATA1- | Inputs video/audio data signal |
| N7 | T.M.D.S DATA0+ | Inputs video/audio data signal |
| N8 | T.M.D.S DATA 0 SHIELD | Shield for terminals No. 7 and No. 9 |
| N9 | T.M.D.S DATA0- | Inputs video/audio data signal |
| N10 | T.M.D.S CLOCK+ | TMDS synchronous signal |
| N11 | T.M.D.S CLOCK SHIELD | Shield for terminals No. 10 and No. 12 |
| N12 | T.M.D.S CLOCK- | TMDS synchronous signal |
| N13 | Not used | - - - |
| N14 | Not used | - - - |
| N15 | SCL | I2C bus synchronous signal |
| N16 | SDA | I2C bus communication signal |
| N17 | DDC, CEC GROUND | Ground for HDMI control signal |
| N18 | +5V POWER | 5 V power supply |
| N19 | HOT PLUG DETECT | Detects connection signal |
| N20 | SHIELD | Shield for all of terminals |
