Rearview Camera Connector For Inputs And Outputs (2015-17)

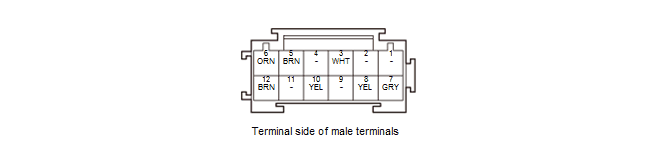

REARVIEW CAMERA 12P CONNECTOR
| Cavity | Terminal Name | Description |
|---|---|---|
| 1 | Not used | - - - |
| 2 | Not used | - - - |
| 3 | CAMERA VCC | Power source for rearview camera |
| 4 | Not used | - - - |
| 5 | CAMERA BIT 0 | Mode select signal for rearview camera |
| 6 | CAMERA BIT 1 | Mode select signal for rearview camera |
| 7 | CAMERA SH | Shield for terminals No. 10 and No. 12 |
| 8 | CAMERA ADPT | Control signal for rearview camera |
| 9 | Not used | - - - |
| 10 | CAMERA V | Outputs video signal to audio unit or audio-navigation unit |
| 11 | Not used | - - - |
| 12 | CAMERA GND | Ground for rearview camera |
