Engine Mount Control Unit Connector For Inputs And Outputs (V6) (2018-19)

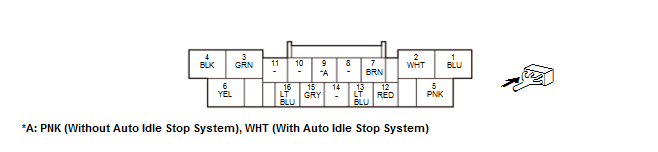

Engine Mount Control Unit 16P Connector (female terminals)
| Cavity | Terminal Name | Connects to |
|---|---|---|
| 1 | RR ACM SOL- | Rear engine mount actuator |
| 2 | RR ACM SOL+ | Rear engine mount actuator |
| 3 | FR ACM SOL+ | Front engine mount actuator |
| 4 | GND | Body ground to G202 |
| 5 | FR ACM SOL- | Front engine mount actuator |
| 6 | ACM RLY OUT | ACM control relay |
| 7 | TDC OUT | PCM (TDC OUT) |
| 8 | Not used | |
| 9 *1 | IG1 ACG | No. B13 (15 A) fuse in the under-dash fuse/relay box |
| 9 *2 | IG1 ACM IG (DC) | DC-DC converter IG1 ACM (ACG) relay |
| 10 | Not used | |
| 11 | Not used | |
| 12 | CRK OUT | PCM (CRK OUT) |
| 13 | F-CAN B_H | PCM (F-CAN B_H) |
| 14 | Not used | |
| 15 | F-CAN B_L | PCM (F-CAN B_L) |
| 16 | ACM SOL RLY | ACM control relay |
*1: Without Auto Idle Stop System
*2: With Auto Idle Stop System
