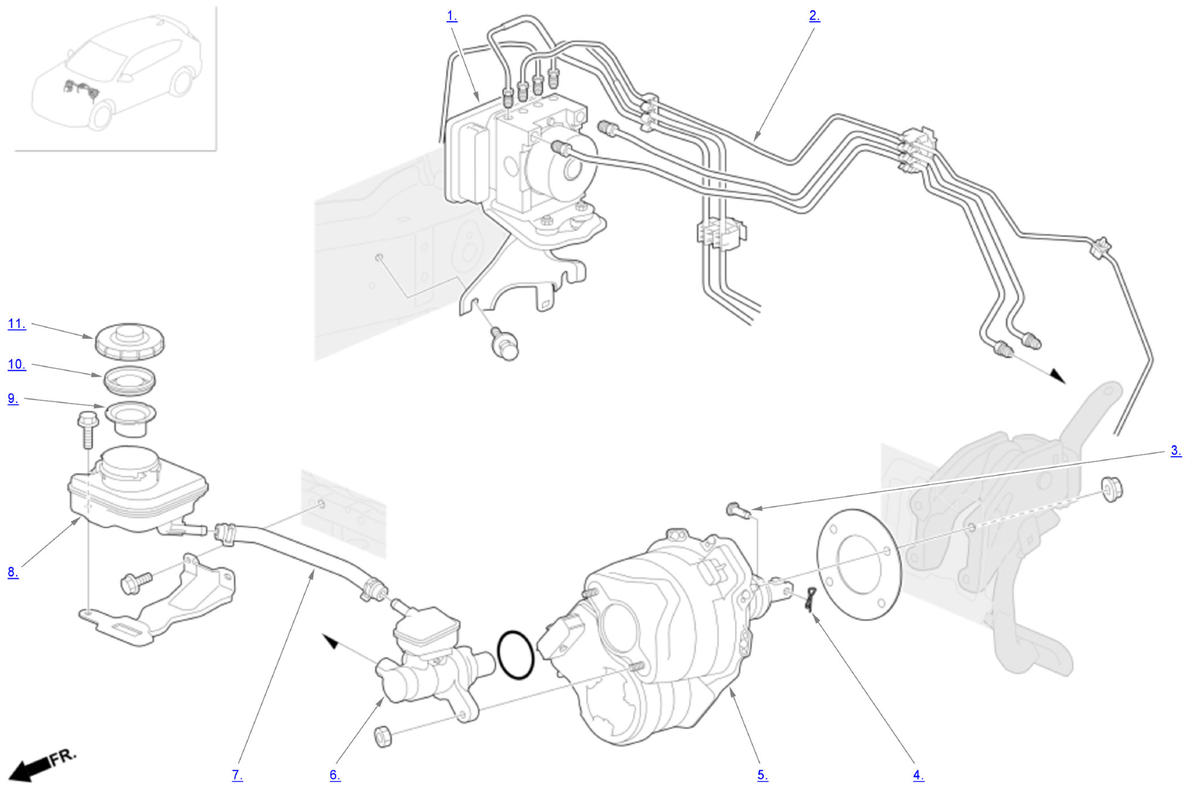

Exploded View
For replacement of components listed below, see Repair Procedure .

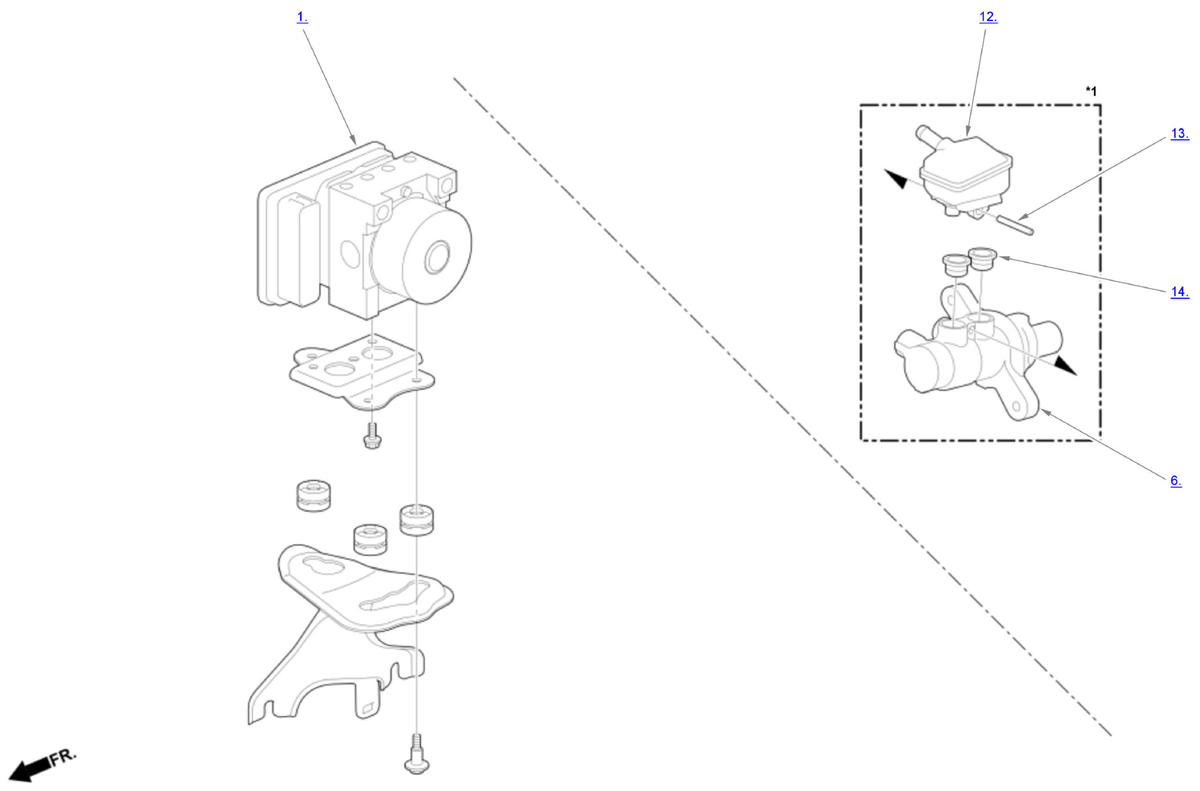

| *1: Mexico models |
Master Cylinder Area Components
| Component Name | Callout |
|---|---|
| VSA Modulator-Control Unit | 1 |
| Brake Line | 2 |
| Yoke Pin | 3 |
| Lock Pin | 4 |
| Electric Brake Booster | 5 |
| Master Cylinder | 6 |
| Reservoir Hose | 7 |
| Reservoir | 8 |
| Strainer | 9 |
| Reservoir Seal | 10 |
| Reservoir Cap | 11 |
| Reservoir Union | 12 |
| Pin | 13 |
| Grommet | 14 |
