Adaptive Cruise Control (ACC) System Description - System Diagram

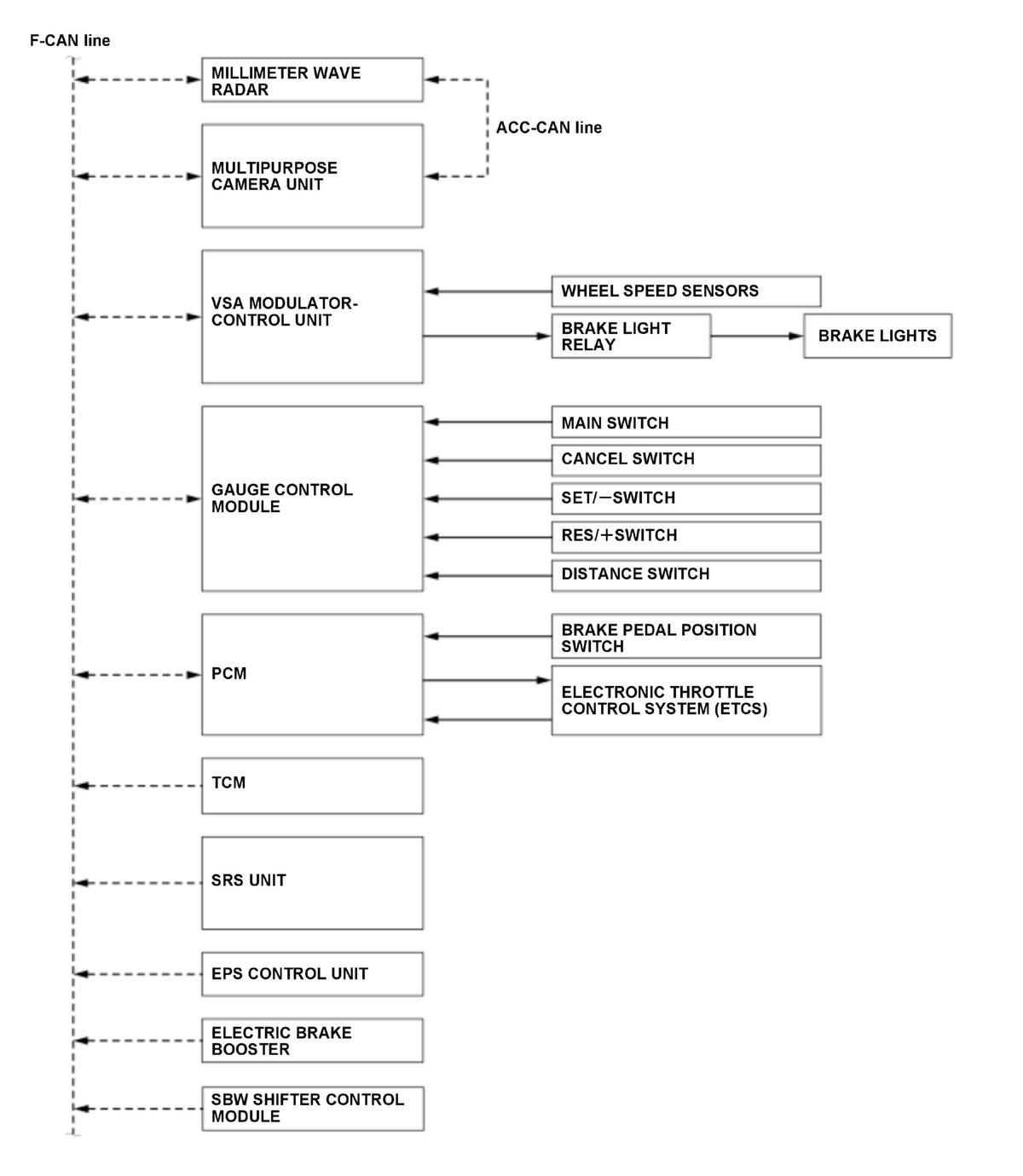

The system diagram of the ACC system is shown below.

For locations of each component on the vehicle, refer to Component Location Index:

GHH331604Courtesy of HONDA, U.S.A., INC.

F-CAN Communication Data

Millimeter Wave Radar Receiving Signal:

Originating Unit Signal Name
EPS control unit
  • Steering angle signal
  • Steering angle neutral position learning information
Gauge control module
  • ACC combination switch signal (switch failure information)
  • Customization signal
Multipurpose camera unit*
  • Object recognition information
  • Multipurpose camera unit failure information
  • Traffic lane information

*: With the multipurpose camera unit via ACC-CAN line.

Originating Unit Signal Name
PCM
  • PCM failure information for ACC system
  • Accelerator pedal position (APP) sensor control state signal
  • Brake pedal position switch signal
TCM
  • Vehicle speed signal for transmission
  • Transmission failure information for ACC system
SRS unit
  • Longitudinal acceleration sensor signal, Longitudinal acceleration sensor failure information
  • Yaw rate sensor signal, Yaw rate sensor failure information
VSA modulator-control unit
  • Brake control state signal
  • Brake light relay failure information
  • Electric parking brake status signal, Electric parking brake system failure information
  • Master cylinder pressure signal, Master cylinder pressure sensor failure information
  • VSA system failure information for ACC system
  • Wheel speed sensor signals, Wheel speed sensor failure information
Electric brake booster
  • Driver brake operation Information
  • Electric brake booster system failure information
SBW Shifter Control Module Shift position status

*: With the multipurpose camera unit via ACC-CAN line.

Millimeter Wave Radar Transmitting Signal:

Destination Unit Signal Name
EPS control unit ---
Gauge control module
  • ACC system failure information
  • Buzzer request signal
  • Customization information
  • MID screen requirement:
    • ACC indicator
    • ACC activation indicator
    • ACC system indicates for self-diagnostic function
Multipurpose camera unit* Vehicle information
PCM
  • ACC system failure information
  • Shift position down request signal
  • Engine torque request
TCM ---
SRS unit ---
VSA modulator-control unit
  • Deceleration request
  • ACC system failure information
  • Electric parking brake actuation request signal
  • Stop hold request
Electric brake booster ---
SBW shifter control module ---

*: With the multipurpose camera unit via ACC-CAN line.
