Exploded View
For replacement of components listed below, see Repair Procedure .

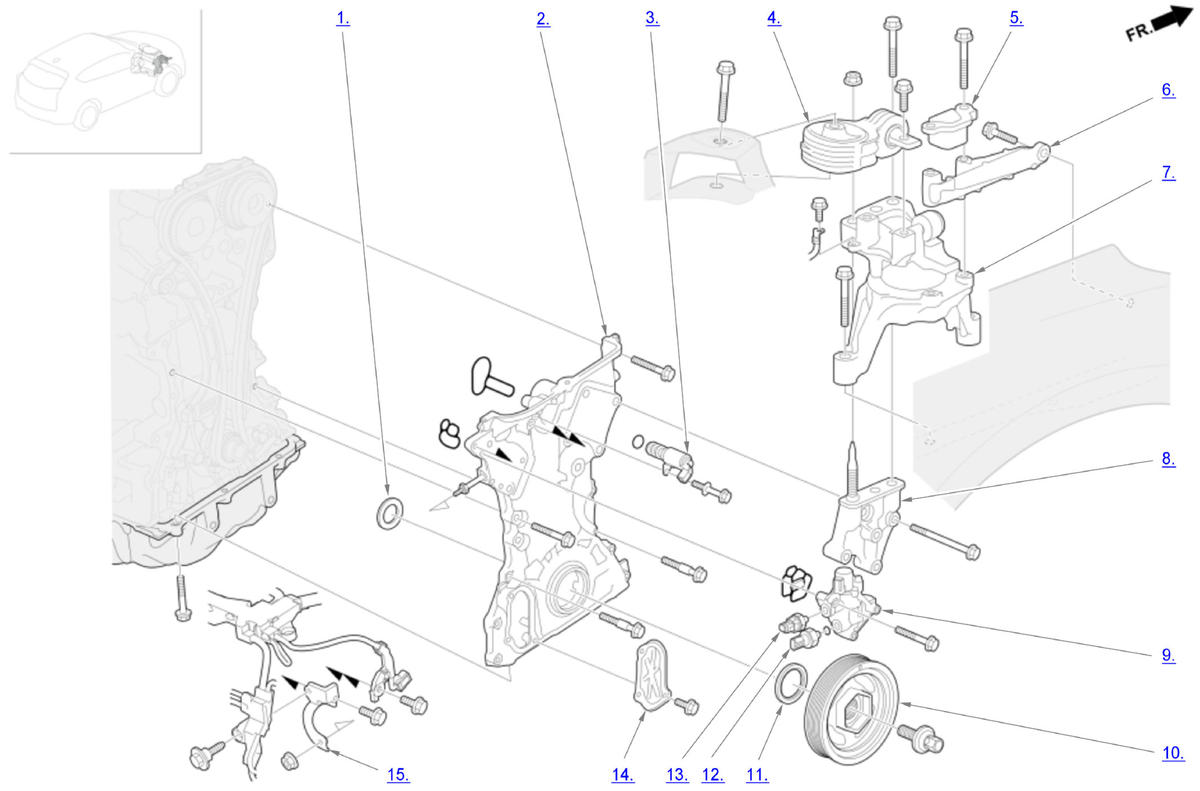

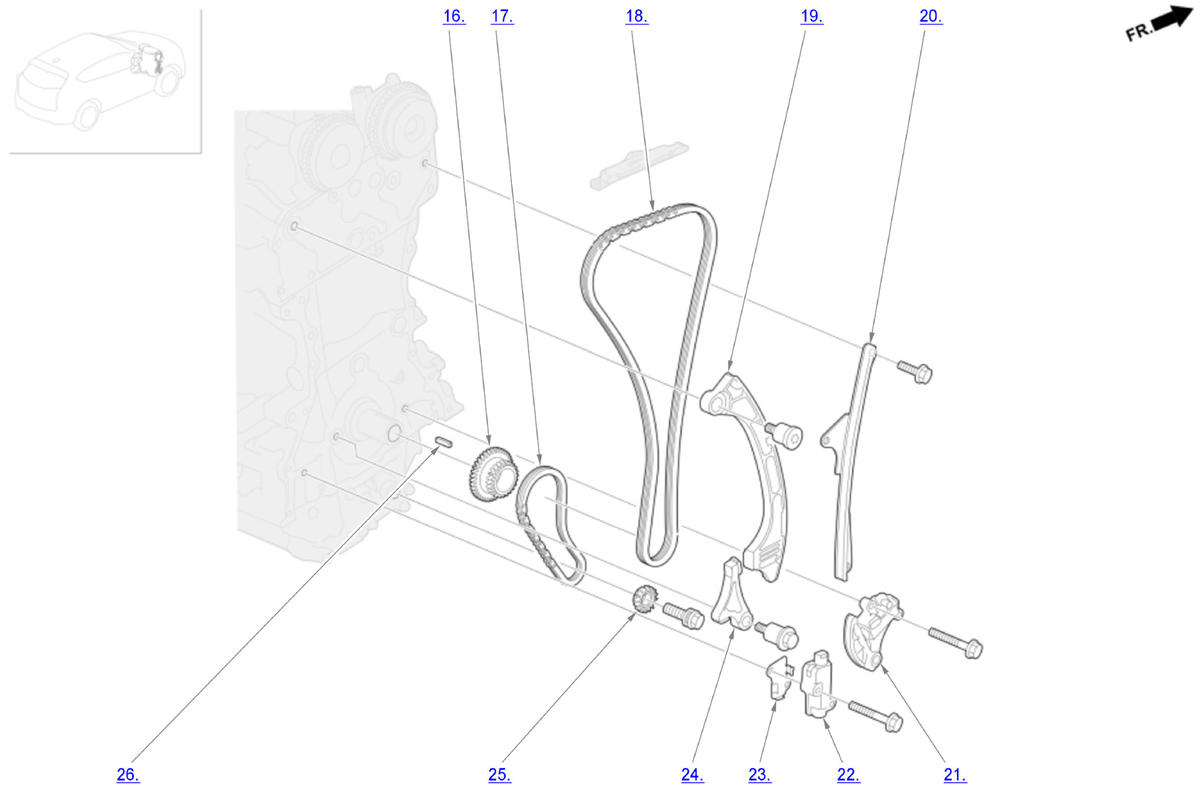

Chain Case/Cam Chain Area Components
| Component Name | Callout |
|---|---|
| Spacer | 1 |
| Cam Chain Case | 2 |
| VTC Oil Control Solenoid Valve A | 3 |
| Upper Torque Rod | 4 |
| Side Engine Mount Stopper | 5 |
| Side Engine Mount Bracket | 6 |
| Side Engine Mount | 7 |
| Side Engine Mount Bracket | 8 |
| Rocker Arm Oil Control Valve | 9 |
| Crankshaft Pulley | 10 |
| Pulley End Crankshaft Oil Seal | 11 |
| Rocker Arm Oil Pressure Sensor | 12 |
| Oil Pressure Switch | 13 |
| Chain Case Cover | 14 |
| Fuel Rail Bracket | 15 |
| Crankshaft Sprocket | 16 |
| Oil Pump Chain | 17 |
| Cam Chain | 18 |
| Cam Chain Tensioner Arm | 19 |
| Cam Chain Guide A | 20 |
| Oil Pump Chain Auto-Tensioner | 21 |
| Cam Chain Auto-Tensioner | 22 |
| Cam Chain Auto-Tensioner Filter | 23 |
| Cam Chain Tensioner Sub Arm | 24 |
| Oil Pump Sprocket | 25 |
| Key | 26 |
