Gauge Control Module Connector For Inputs And Outputs
| Connector Index |
|---|
| Gauge Control Module Connector A (32P) |
| Gauge Control Module Connector B (12P) (Without master lighting control unit) |
| Gauge Control Module Connector C (3P) (With head up display) |
| Gauge Control Module Connector D (2P) |
| Gauge Control Module Connector E (2P) |

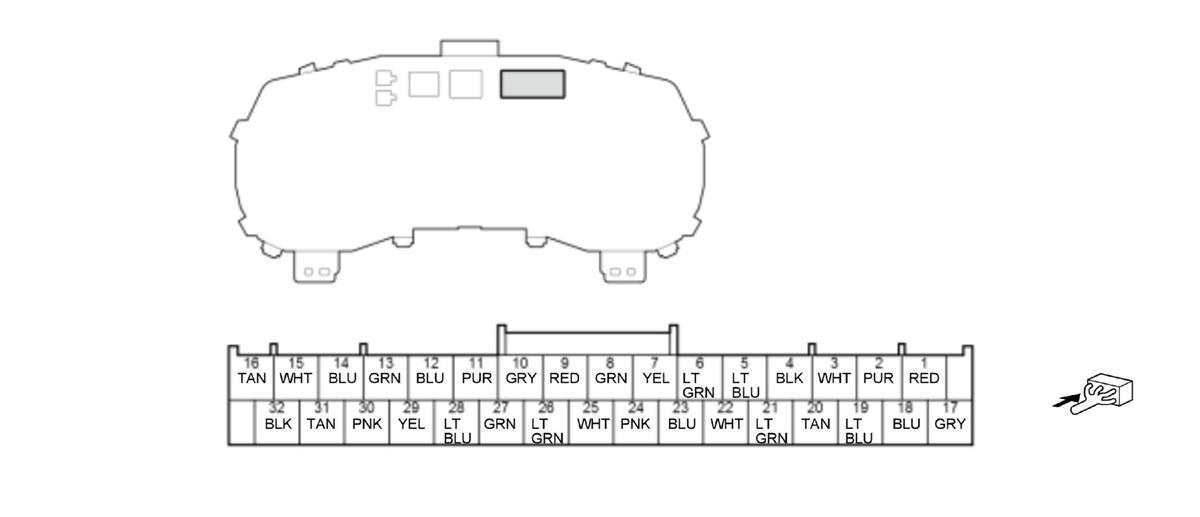

Gauge Control Module Connector A (32P) (female terminals)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 | +B_BACK_UP | Power source for gauge control module |
| 2 | CRUISE_SW | Detects CRUISE_SW signal |
| 3 | CMBS_OFF_SW | Detects CMBS_OFF_SW signal |
| 4 | GND | Ground for gauge control module |
| 5 | CRUISE_GND | Ground for ACC combination switch |
| 6 | DISTANCE_SW | Detects DISTANCE_SW signal |
| 7 | IDS_LEFT | Detects IDS_LEFT signal |
| 8 | IDS_RIGHT | Detects IDS_RIGHT signal |
| 9 | VSA_OFF_SW | Detects VSA_OFF_SW signal |
| 10 | PARK_LAMP | Detects PARK_LAMP signal |
| 11 | BRAKE_LEVEL_SW | Detects BRAKE_LEVEL_SW signal |
| 12 *1 | HUD_UART2 | Communication line |
| 13 *1 | HUD_UART1 | Communication line |
| 14 | FUEL_GAUGE1-2 | Detects FUEL_GAUGE1-2 signal |
| 15 | IDS_WHITE_LED | Detects IDS_WHITE_LED signal |
| 16 | ILL-(LED) | Outputs ILL-(LED) signal |
| 17 | IG1_METER(VST) | IG1 power source |
| 18 | IDLE_STOP_OFF | Detects IDLE_STOP_OFF signal |
| 19 | IF-CAN_H | Communication line |
| 20 | IF-CAN_L | Communication line |
| 21 | FUEL_GAUGE- | Ground for fuel gauge sending unit |
| 22 | FUEL_GAUGE+ | Detects FUEL_GAUGE+ signal |
*1: With head up display*2: With washer fluid level switch
| Terminal number | Terminal name | Description |
|---|---|---|
| 23 | LIN(METER) | Communication line |
| 24 | MOST_ECL | MOST_ECL signal |
| 25 | MOST_ECL | MOST_ECL signal |
| 26 *2 | WASHER_LEVEL_SNSR | Detects WASHER_LEVEL_SNSR signal |
| 27 | ILL_VOL_SW+ | Detects ILL_VOL_SW+ signal |
| 28 | ILL_VOL_SW- | Detects ILL_VOL_SW- signal |
| 29 | BRAKE_HOLD | Detects BRAKE_HOLD signal |
| 30 | BB-CAN_H | Communication line |
| 31 | BB-CAN_L | Communication line |
| 32 | GND | Ground for gauge control module |
*1: With head up display*2: With washer fluid level switch

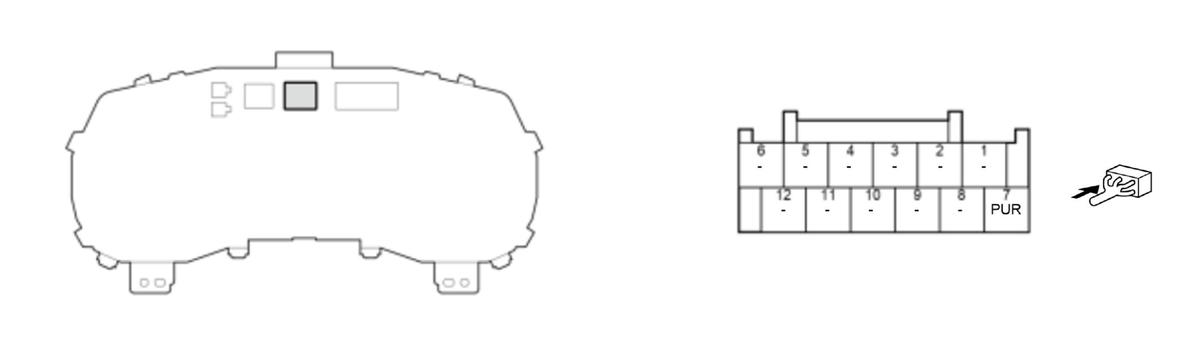

Gauge Control Module Connector B (12P) (female terminals) (Without master lighting control unit)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 | Not used | --- |
| 2 | Not used | --- |
| 3 | Not used | --- |
| 4 | Not used | --- |
| 5 | Not used | --- |
| 6 | Not used | --- |
| 7 | ILL-(LED)_LP | Outputs ILL-(LED)_LP signal |
| 8 | Not used | --- |
| 9 | Not used | --- |
| 10 | Not used | --- |
| 11 | Not used | --- |
| 12 | Not used | --- |

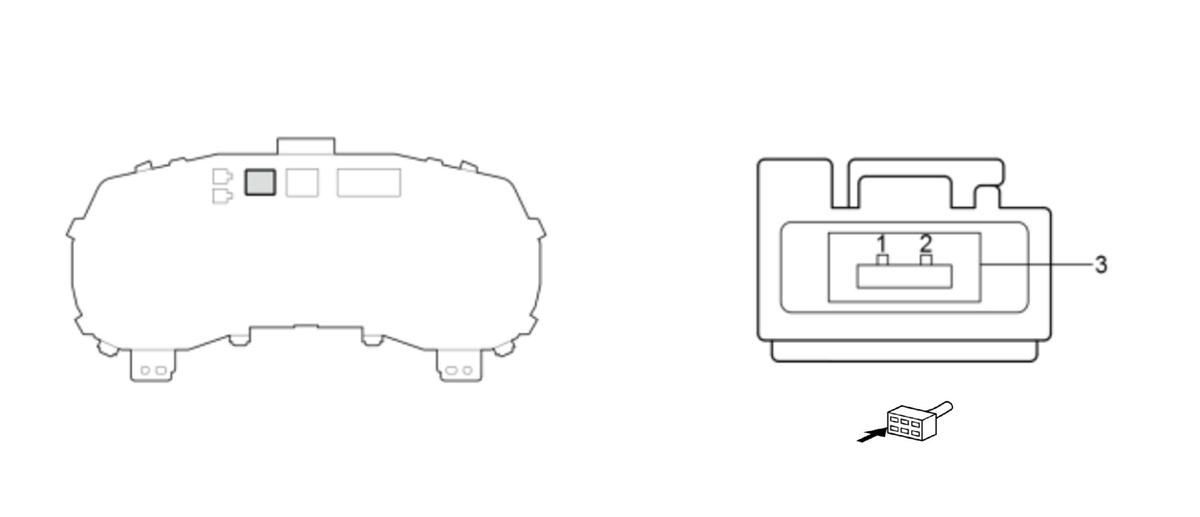

Gauge Control Module Connector C (3P) (female terminals) (With head up display)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 | LVDS + | Communication line |
| 2 | LVDS - | Communication line |
| 3 | LVDS SH | Shield for terminals No. 1 and No. 2 |

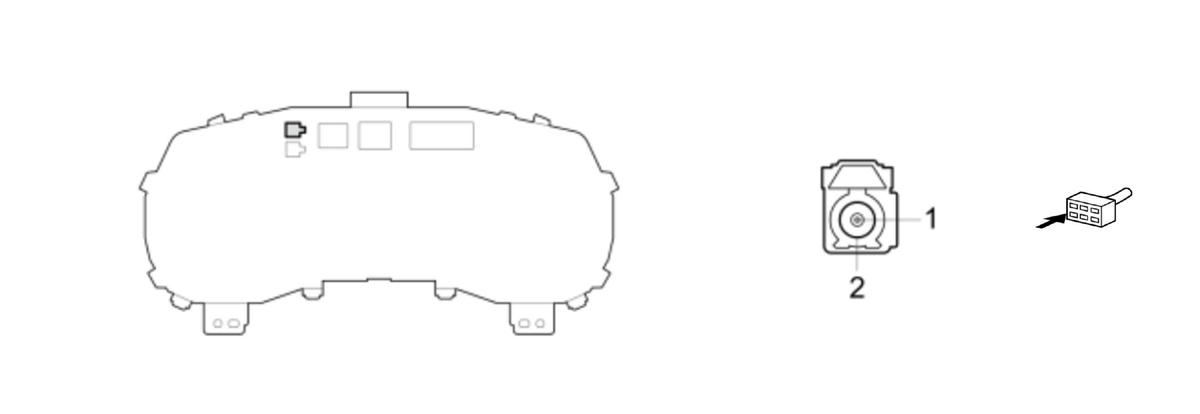

Gauge Control Module Connector D (2P) (female terminals)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 | MOST RX+ | Communication line |
| 2 | MOST RX- | MOST RX- signal |

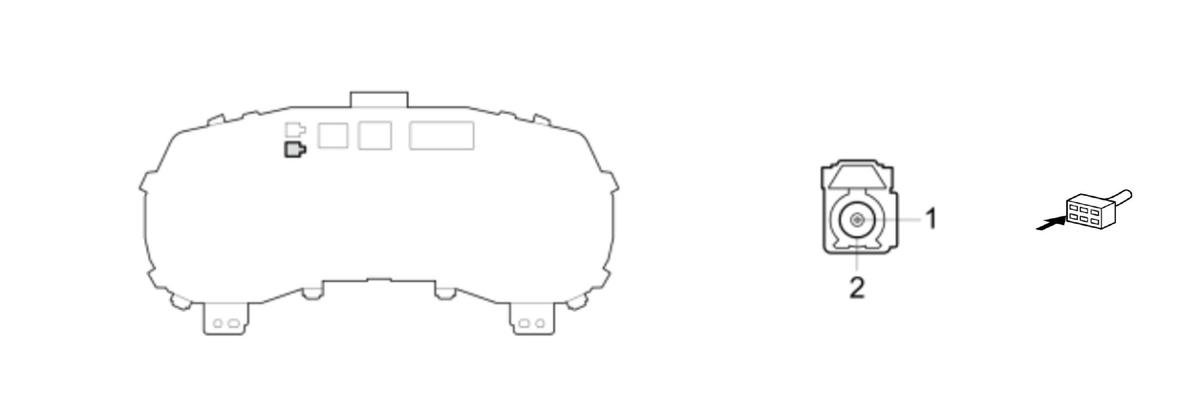

Gauge Control Module Connector E (2P) (female terminals)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 | MOST TX+ | Communication line |
| 2 | MOST TX- | MOST TX- signal |
