Rearview Camera Connector for Inputs and Outputs (Without Multi View Camera System)

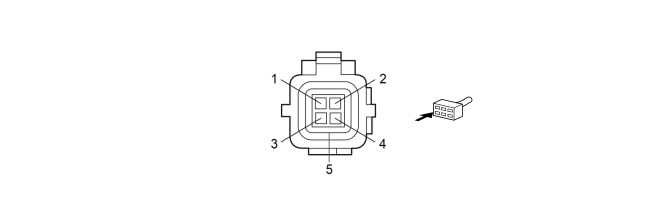

Rearview Camera 5P Connector (female terminals) (Without Multi View Camera System)
| Cavity | Terminal Name | Description |
|---|---|---|
| 1 | POWER | Power source from center display unit |
| 2 | D- | Communication signal for center display unit |
| 3 | POWER_GND | Ground for rearview camera |
| 4 | D+ | Communication signal for center display unit |
| 5 | SH_GND | Shield for terminals No. 1, No. 2, No. 3, and No. 4 |
