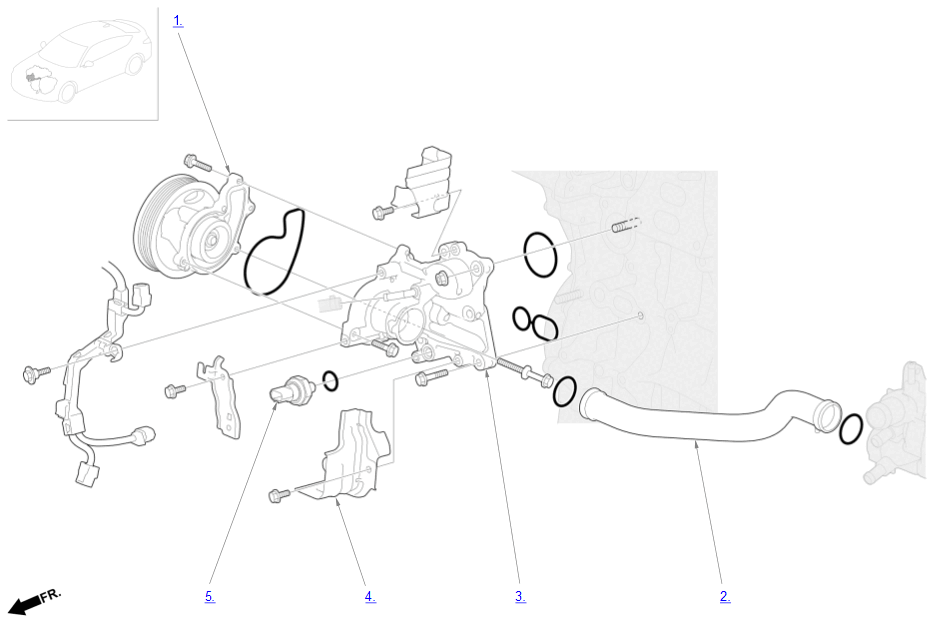

Exploded View
For replacement of components listed below, see Repair Procedure
Water Pump Area(1.5L Engine) Components
| Component Name | Callout |
|---|---|
| Water Pump | 1 |
| Connecting Pipe | 2 |
| Water Passage | 3 |
| Engine Oil Pressure Sensor Heat Insulator | 4 |
| Engine Oil Pressure Sensor | 5 |
