Exploded View
For replacement of components listed below, see Repair Procedure
*1: Without Electric Vacuum Pump System
*2: With Electric Vacuum Pump System

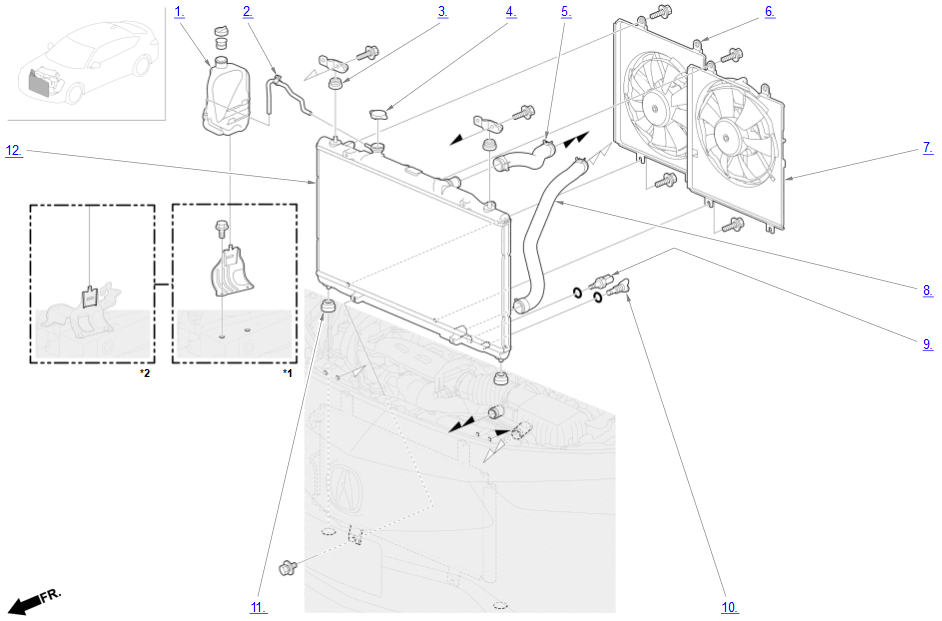

Radiator Area (1.5L Engine) Components
| Component Name | Callout |
|---|---|
| Coolant Reservoir | 1 |
| Coolant Reservoir Hose | 2 |
| Upper Cushion | 3 |
| Radiator Cap | 4 |
| Upper Radiator Hose | 5 |
| A/C Condenser Fan Shroud | 6 |
| Radiator Fan Shroud | 7 |
| Lower Radiator Hose | 8 |
| Engine Coolant Temperature (ECT) Sensor 2 | 9 |
| Drain Plug | 10 |
| Lower Cushion | 11 |
| Radiator | 12 |

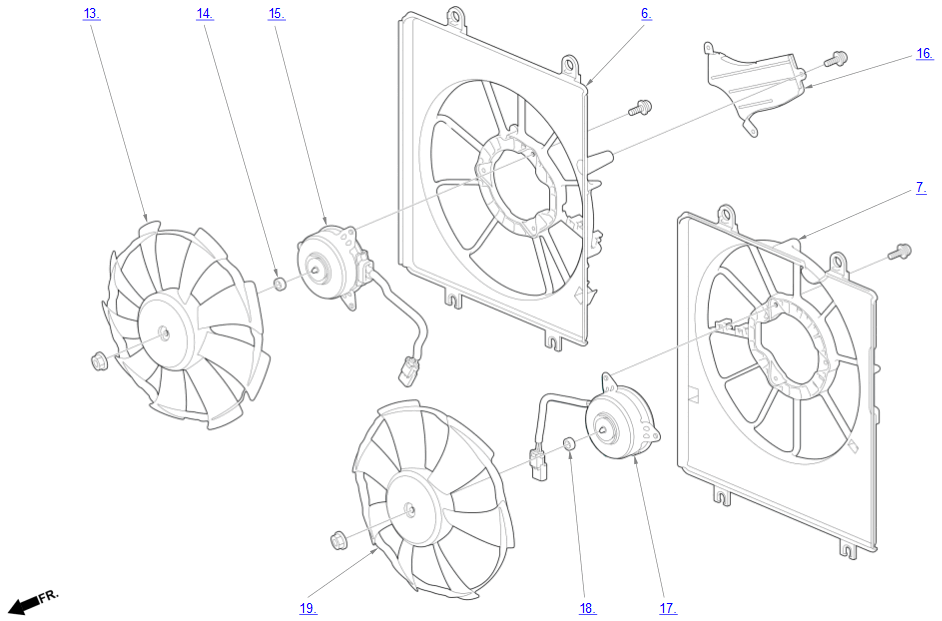

| A/C Condenser Fan | 13 |
| A/C Condenser Fan Spacer | 14 |
| A/C Condenser Fan Motor | 15 |
| Fan Motor Cover | 16 |
| Radiator Fan Motor | 17 |
| Radiator Fan Spacer | 18 |
| Radiator Fan | 19 |
