Exploded View
For replacement of components listed below, see Repair Procedure .
| *1: Driver's side *2: Passenger's side *3: Part(s) are shown for one side only as the procedure is the same for both sides. |
| *1: With parking and back-up sensor *2: With cargo area accessory power socket *3: Part(s) are shown for one side only as the procedure is the same for both sides |
| *1: With AWD *2: With rear seat heater |
| *1: With 16 speakers *2: Part(s) are shown for one side only as the procedure is the same for both sides. |

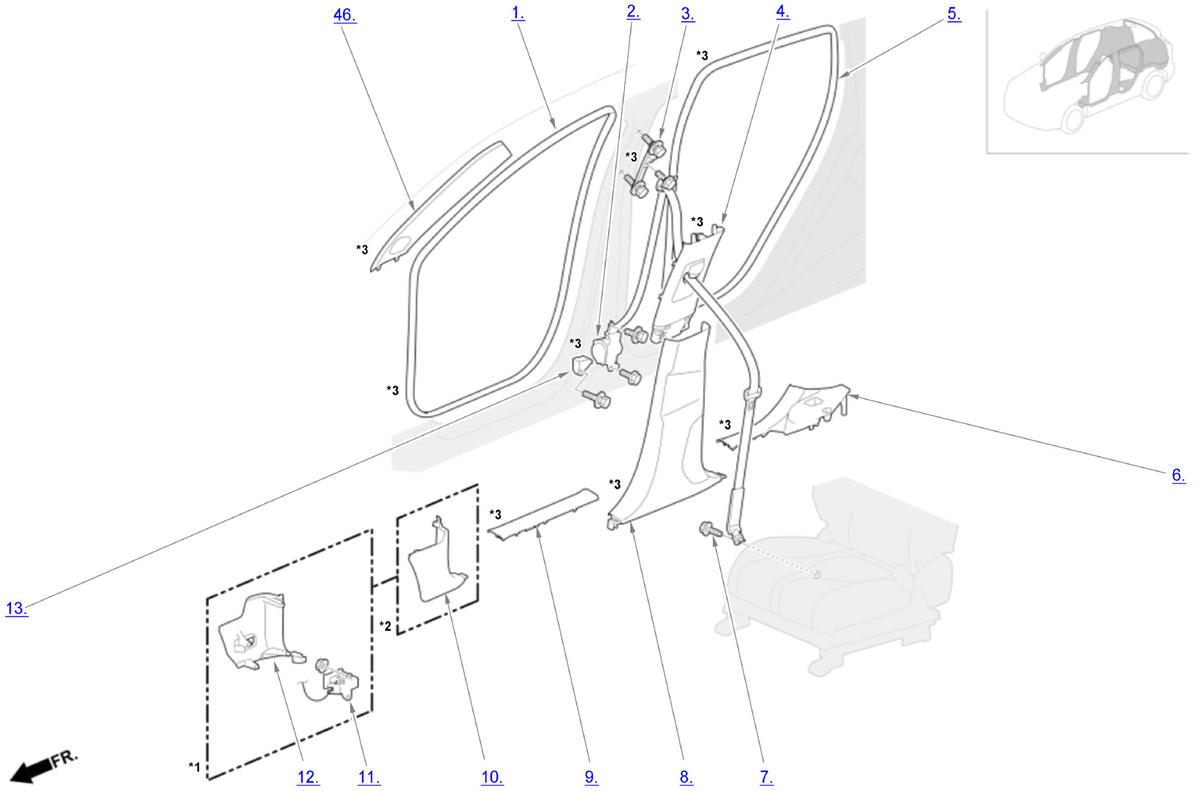

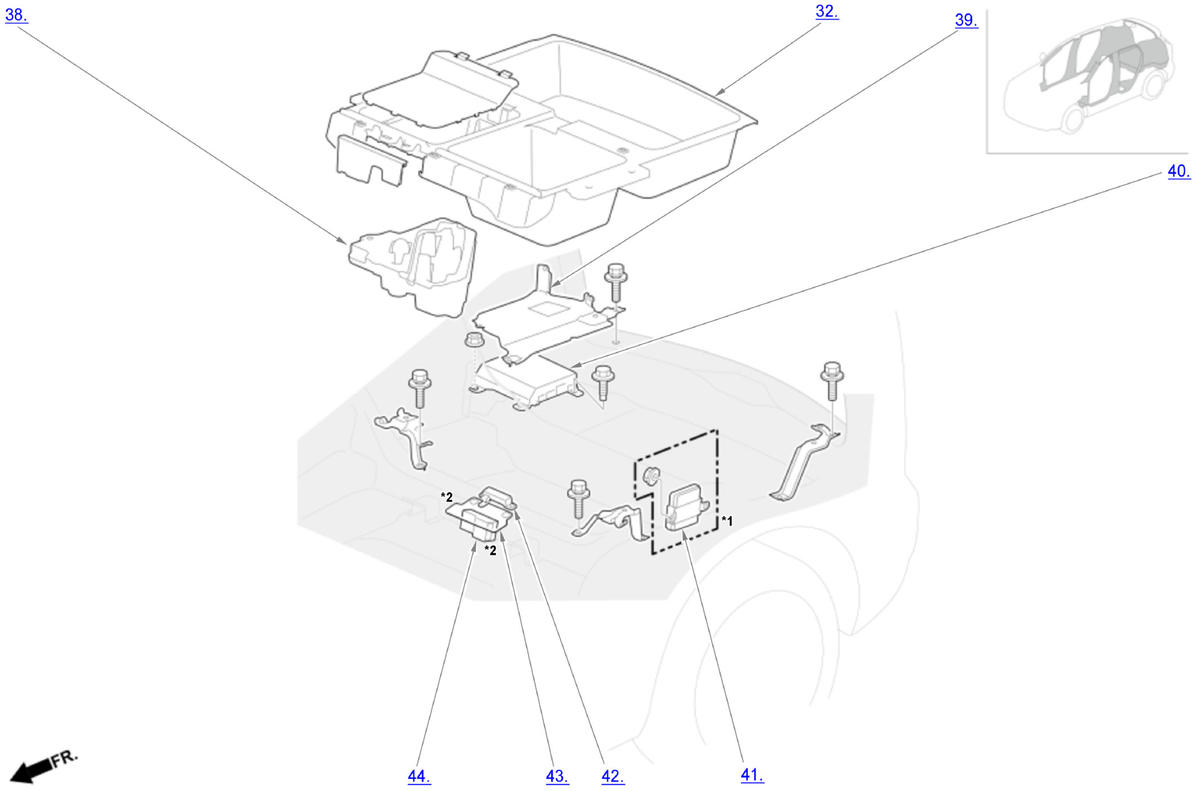

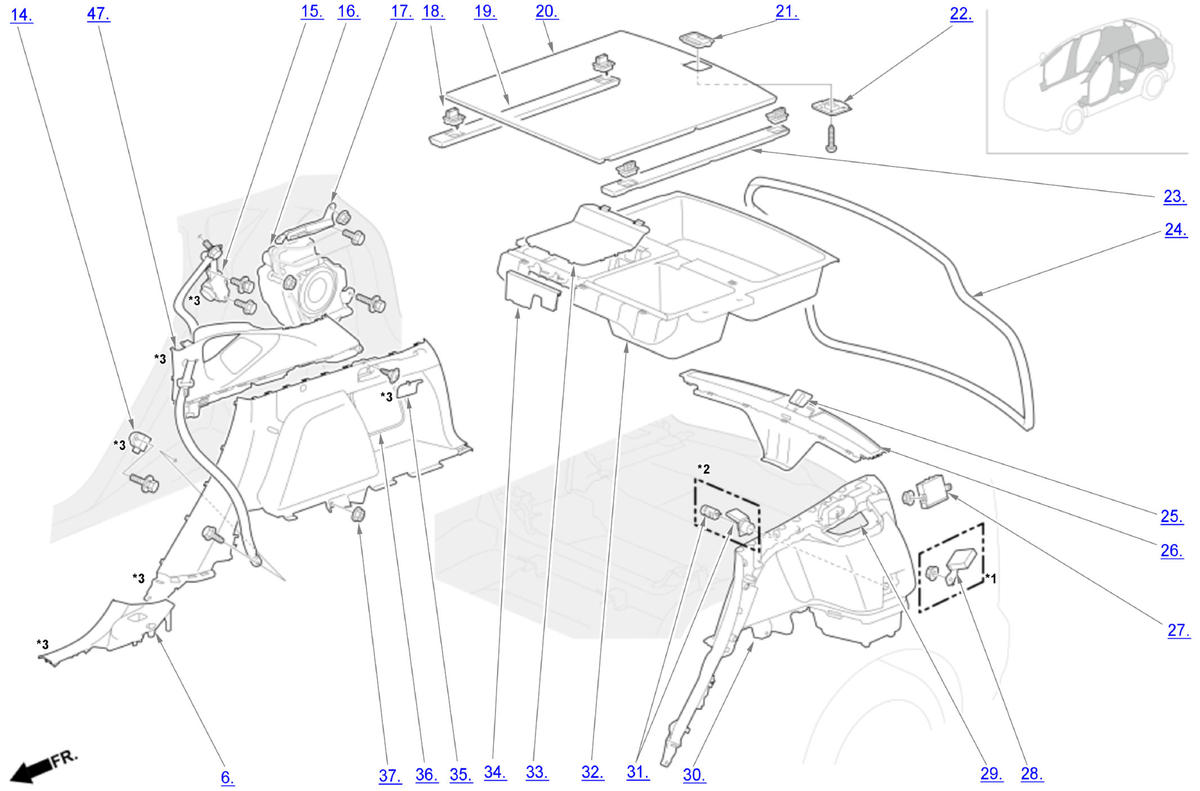

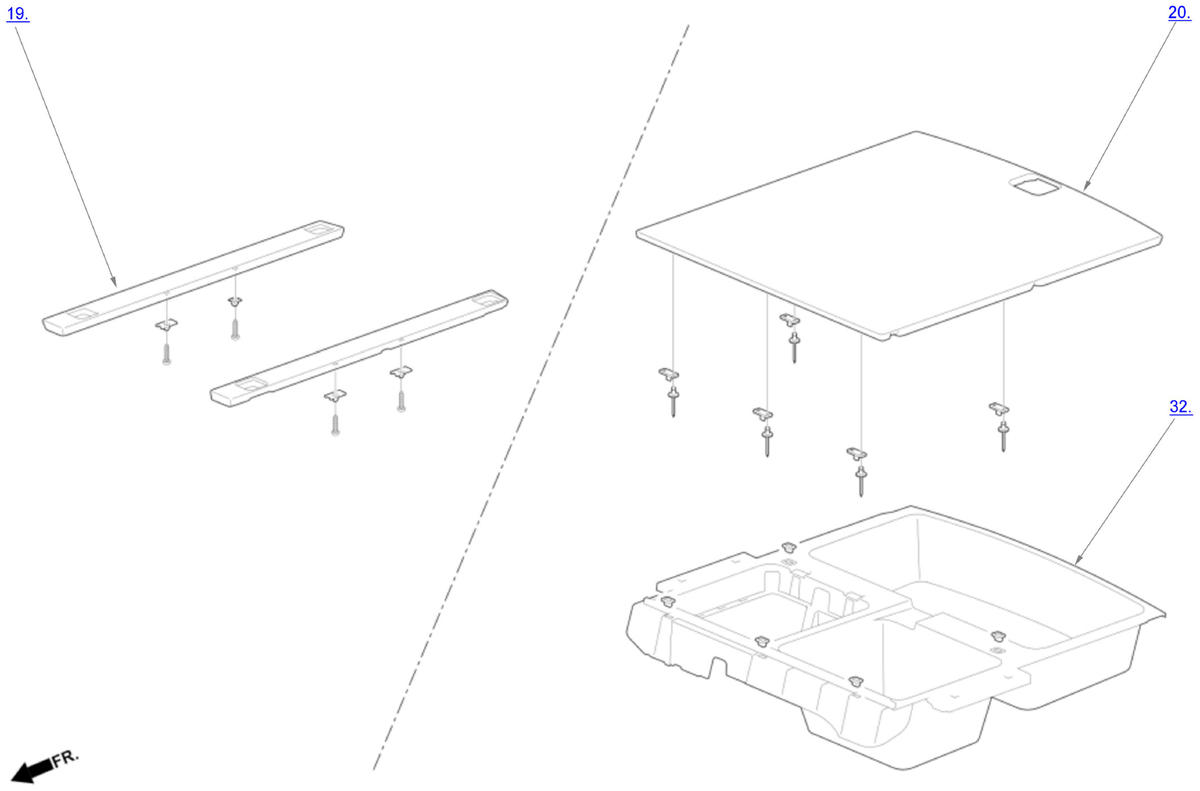

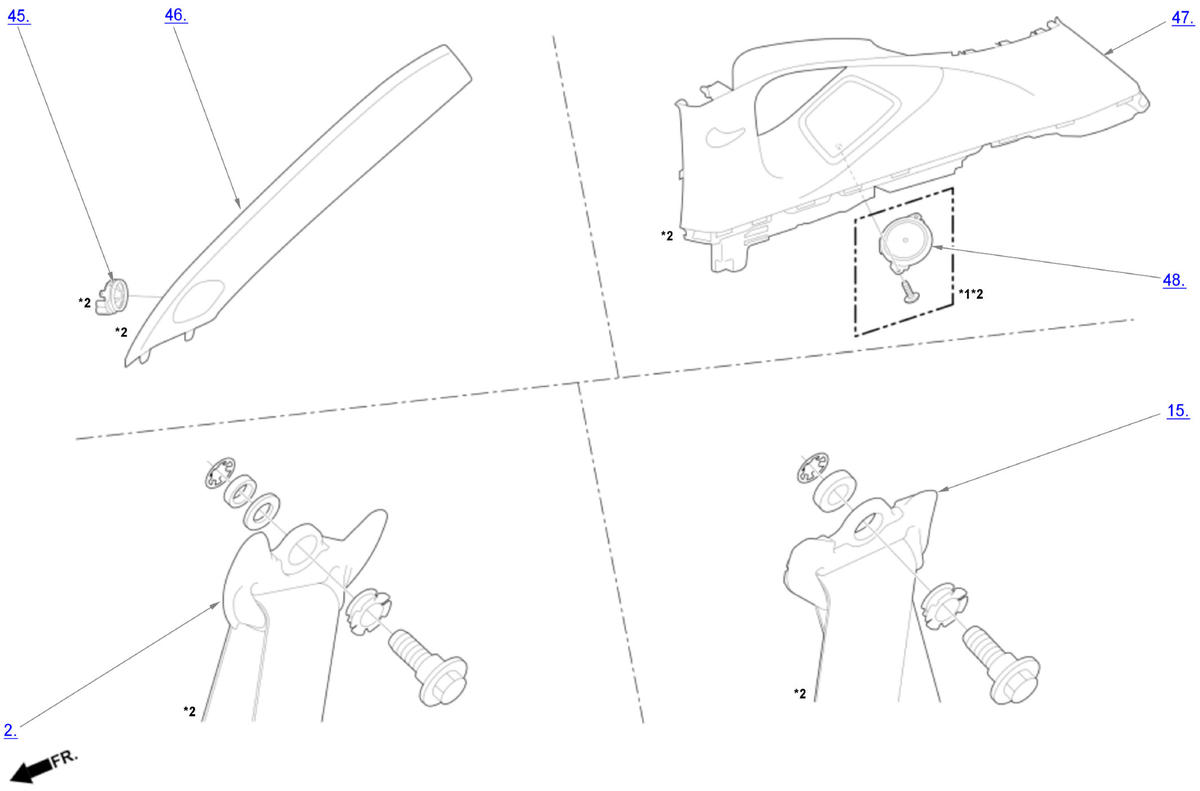

Interior Trim Area Components
| Component Name | Callout |
|---|---|
| Front Door Opening Seal | 1 |
| Front Seat Belt | 2 |
| Seat Belt Shoulder Anchor Adjuster | 3 |
| B-Pillar Upper Trim | 4 |
| Rear Door Opening Seal | 5 |
| Rear Door Sill Trim | 6 |
| Front seat belt lower anchor bolt | 7 |
| B-Pillar Lower Trim | 8 |
| Front Door Sill Trim | 9 |
| Right Kick Panel | 10 |
| Hood Release Handle | 11 |
| Left Kick Panel | 12 |
| Side Impact Sensor (First) | 13 |
| Side Impact Sensor (Second) | 14 |
| Rear Seat Belt | 15 |
| Subwoofer | 16 |
| Tuner Unit | 17 |
| Tie Down Hook | 18 |
| Right Load Floor Strip | 19 |
| Cargo Floor Lid | 20 |
| Cargo Floor Lid Handle | 21 |
| Cargo Floor Lid Handle Cover | 22 |
| Left Load Floor Strip | 23 |
| Tailgate Weatherstrip | 24 |
| Striker Cap | 25 |
| Rear Trim Panel | 26 |
| Power Tailgate Control Unit | 27 |
| Parking and Back-Up Sensor Control Unit | 28 |
| Emergency Fuel Release Cap | 29 |
| Left Rear Side Trim Panel | 30 |
| Cargo Area Accessory Power Socket/Holder | 31 |
| Cargo Bin | 32 |
| Tool Box Lid | 33 |
| Cargo Bin Cap | 34 |
| Inner Handle Cap | 35 |
| Subwoofer Grille Base | 36 |
| Right Rear Side Trim Panel | 37 |
| Tool Box | 38 |
| Rear Side Trim Panel Bracket | 39 |
| Stereo Amplifier | 40 |
| SH-AWD Control Unit | 41 |
| Rear Interior LF Antenna | 42 |
| Rear Seat Heater Control Unit Cover | 43 |
| Rear Seat Heater Control Unit | 44 |
| Tweeter | 45 |
| A-Pillar Trim | 46 |
| Quarter Pillar Trim | 47 |
| Satellite Speaker | 48 |
