Exploded View
For replacement of components listed below, see Repair Procedure

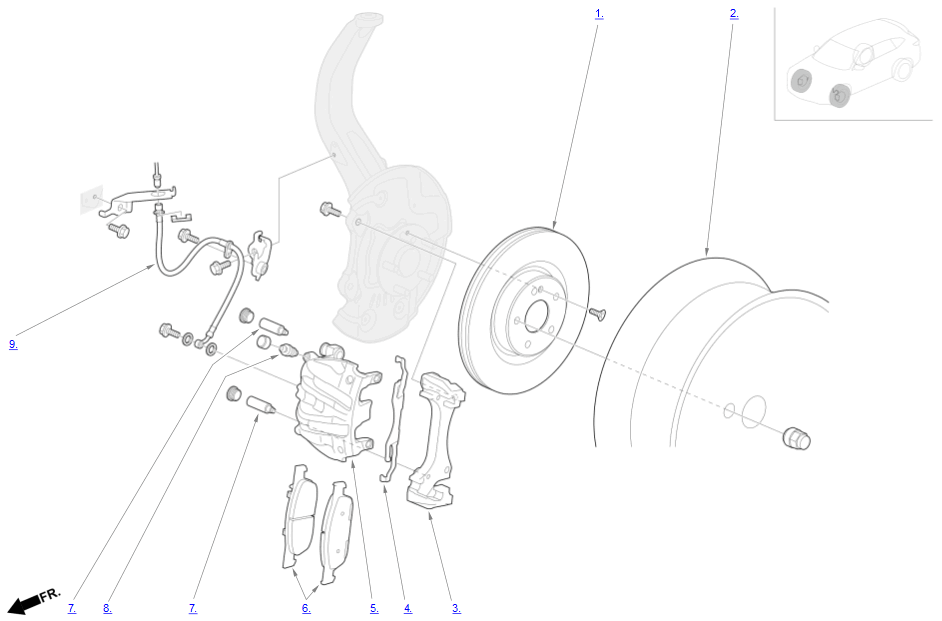

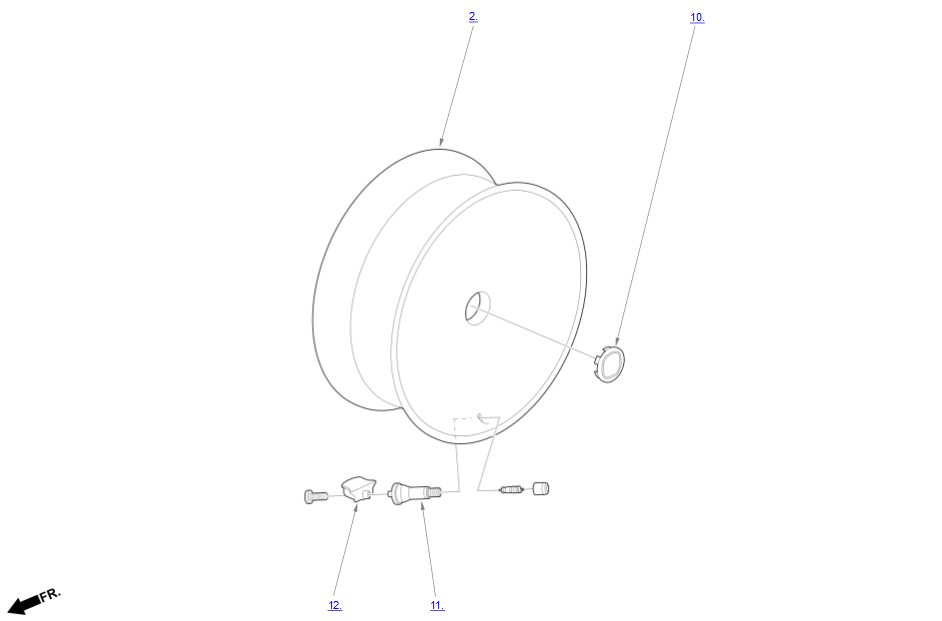

Front_Brake_Area(3.5L_Engine) Components
| Component Name | Callout |
|---|---|
| Brake Disc | 1 |
| Wheel | 2 |
| Caliper Bracket | 3 |
| Housing Clip | 4 |
| Caliper Body | 5 |
| Brake Pad | 6 |
| Pin Bolt | 7 |
| Bleed Screw | 8 |
| Brake Hose | 9 |
| Wheel Cap | 10 |
| Valve Assembly | 11 |
| Tire Pressure Sensor Housing | 12 |
