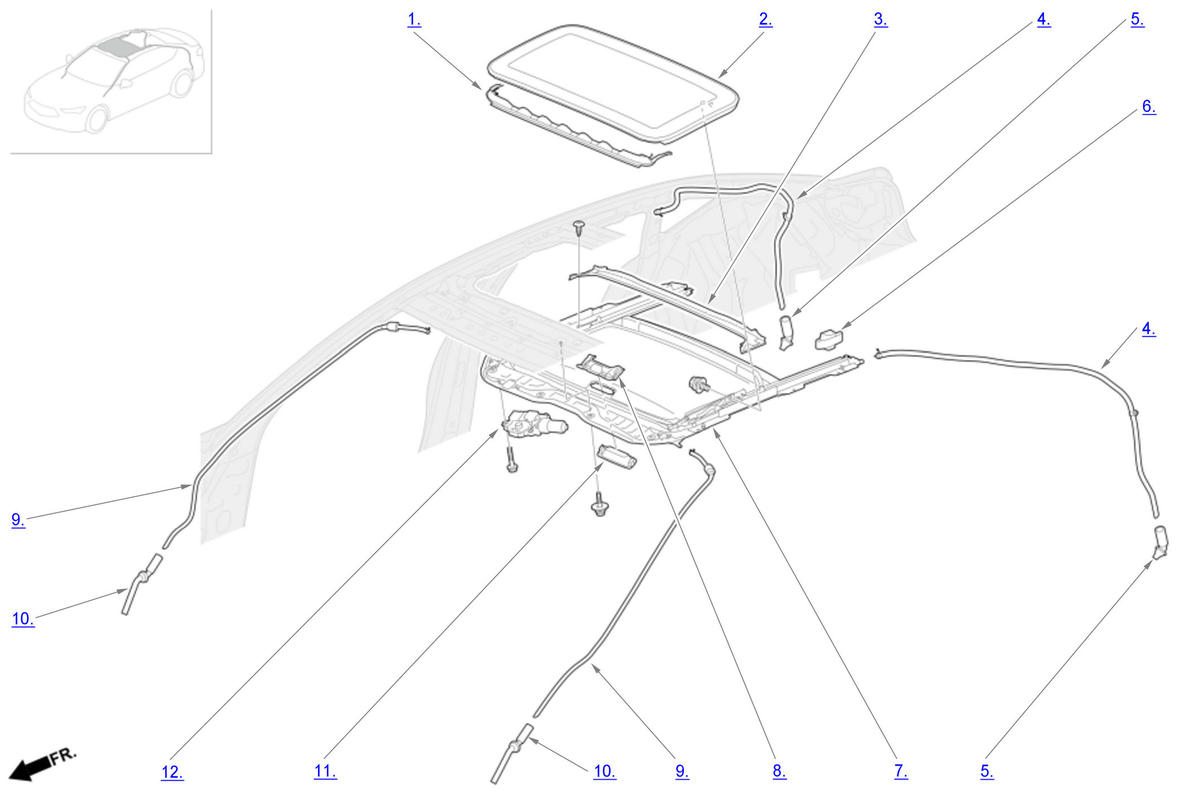

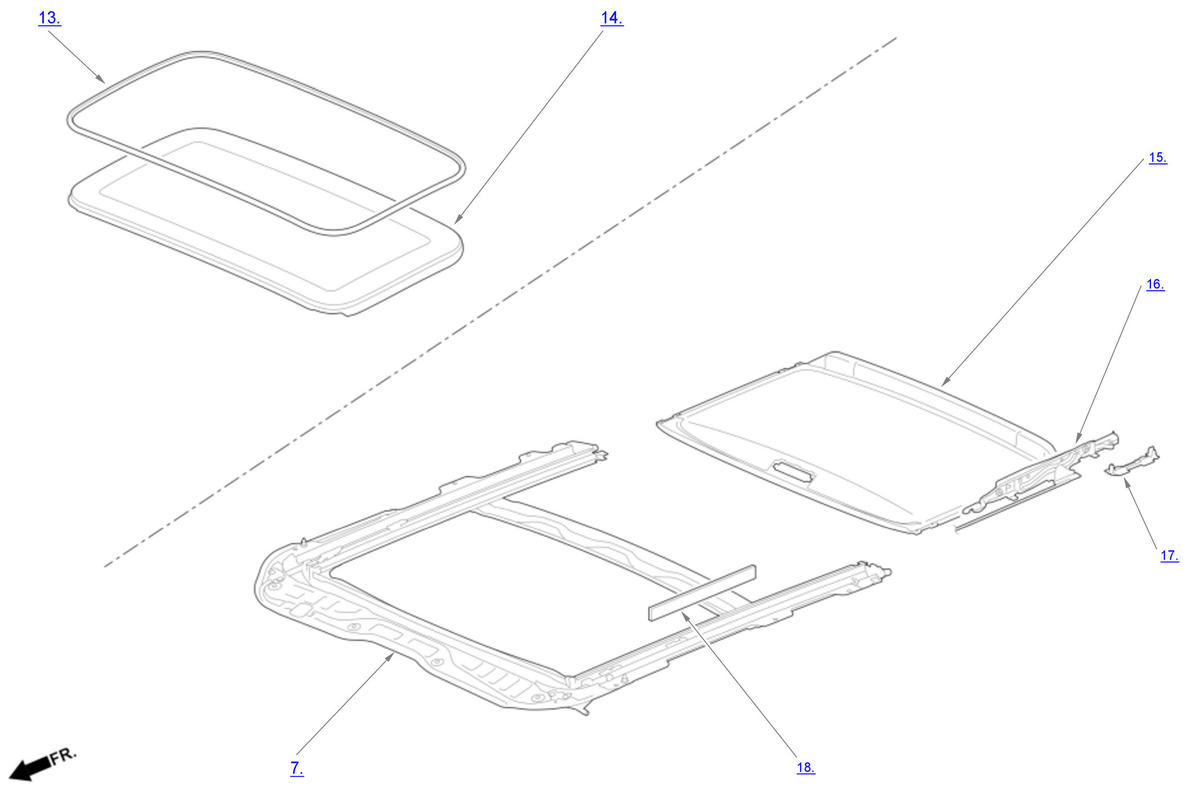

Exploded View
For replacement of components listed below, see Repair Procedure .
Moonroof Area Components
| Component Name | Callout |
|---|---|
| Wind Deflector | 1 |
| Moonroof Glass Assembly | 2 |
| Drain Channel | 3 |
| Rear Drain Tube | 4 |
| Rear Drain Valve | 5 |
| Stopper | 6 |
| Moonroof Frame | 7 |
| Sunshade Bracket | 8 |
| Front Drain Tube | 9 |
| Front Drain Valve | 10 |
| Sunshade Handle | 11 |
| Moonroof Motor-Control Unit | 12 |
| Glass Roof Seal | 13 |
| Moonroof Glass | 14 |
| Sunshade | 15 |
| Moonroof Link Assembly | 16 |
| Drain Channel Slider | 17 |
| Flame Seal | 18 |
| Wind Deflector | 19 |
