Engine/Motor Control Module

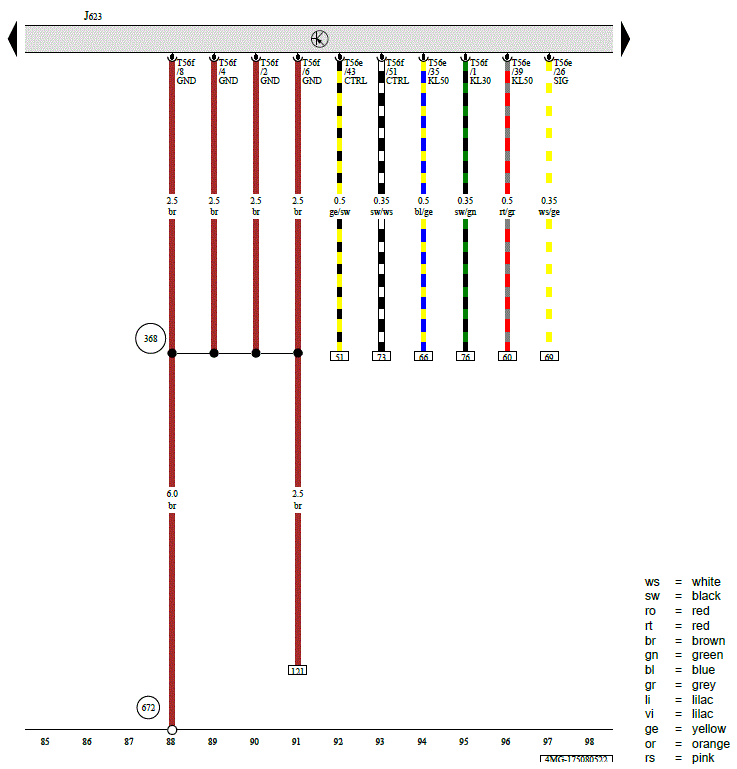

GWW4MG-175081221Courtesy of AUDI OF AMERICA, LLC

J623

Engine/Motor Control Module Type:BT, Slpdok:, Aim:BTJ623

T56e

56-Pin Connector, Black, Green Type:BT, Slpdok:, Aim:BTT56e

T56f

56-Pin Connector, Black, Black Type:BT, Slpdok:, Aim:BTT56f

368

Ground Connection 3 (in Main Wiring Harness)

672

Ground Connection 2 on Left Front Longitudinal Member Type:VB, Slpdok:, Aim:VB672

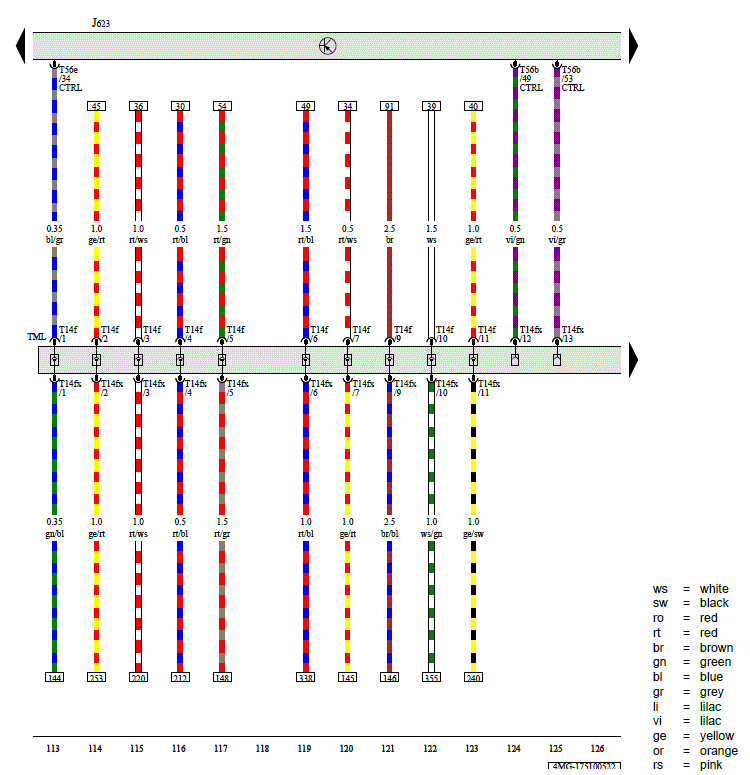

GWW4MG-175101221Courtesy of AUDI OF AMERICA, LLC

J623

Engine/Motor Control Module Type:BT, Slpdok:, Aim:BTJ623

T14f

14-Pin Connector, Black Type:BT, Slpdok:, Aim:BTT14f

T14fx

14-Pin Connector, Black Type:BT, Slpdok:, Aim:BTT14fx

T56b

56-Pin Connector, Black, White Type:BT, Slpdok:, Aim:BTT56b

T56e

56-Pin Connector, Black, Green Type:BT, Slpdok:, Aim:BTT56e

TML

Coupling Point in Engine/Motor Compartment, Left Type:BT, Slpdok:, Aim:BTTML
