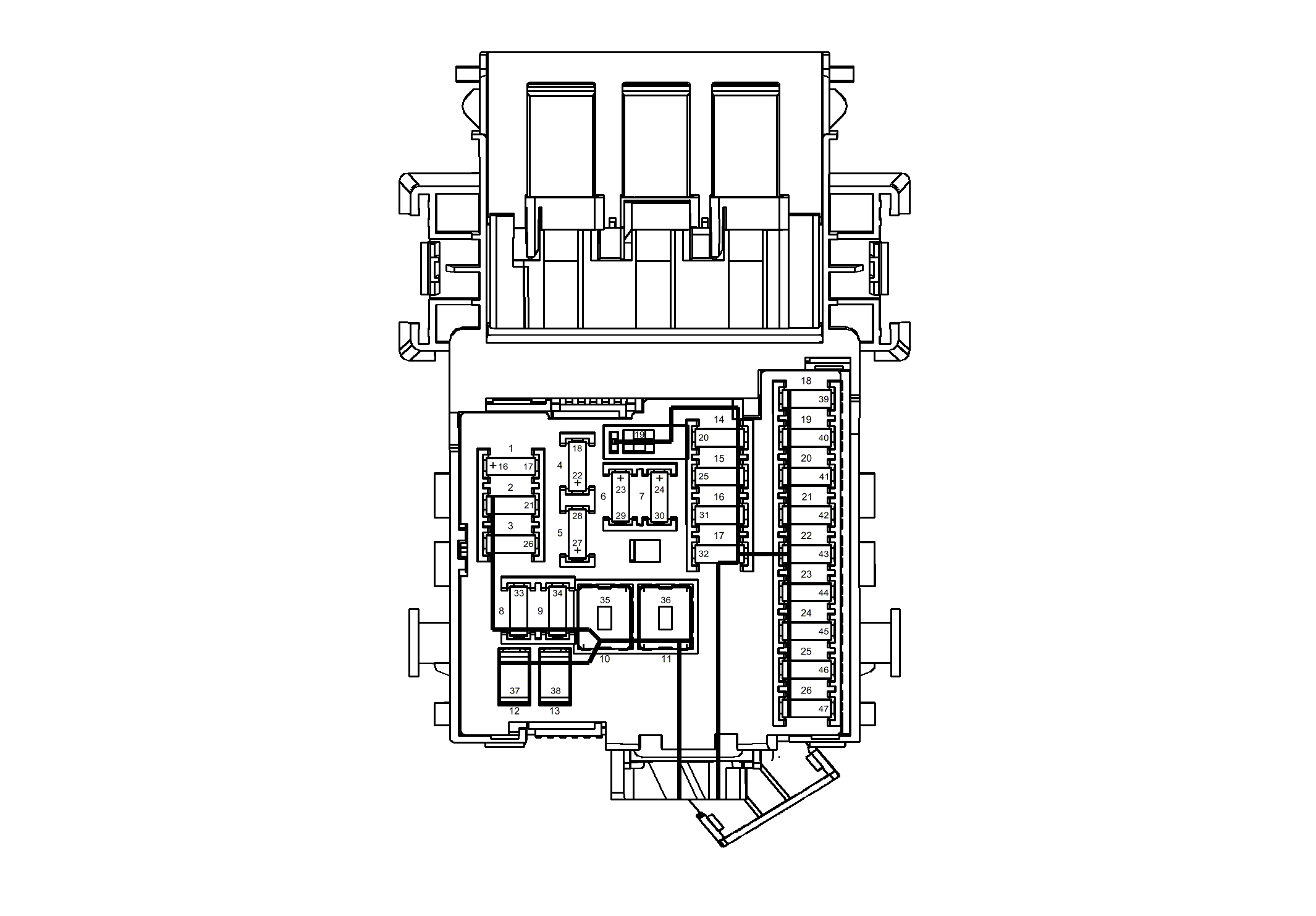

X51A Fuse Block - Instrument Panel Top View Fuses
X51A FUSE BLOCK - INSTRUMENT PANEL FUSE IDENTIFICATION LEGEND
| No. | Device Label Name | Device Assigned Name | Rating | Description |
|---|---|---|---|---|
| 1 | - | F1DA Fuse | 2 A | S70L Steering Wheel Controls Switch - Left, S70R Steering Wheel Controls Switch - Right |
| 2 | - | F2DA Fuse | 20 A | K9 Body Control Module |
| 3 | - | F3DA Fuse | 20 A | K9 Body Control Module |
| 4 | - | F4DA Fuse | 20 A | A11 Radio |
| 5 | - | F5DA Fuse | 10 A | A22 Radio Controls (UAG), K73 Telematics Communication Interface Control Module (UE1), P17 Info Display Module, T11 Multimedia Player Interface Module, X83 Auxiliary Audio Input |
| 6 | - | F6DA Fuse | 20 A | E32 Cigarette Lighter Receptacle |
| 7 | - | F7DA Fuse | 20 A | X80H Accessory Power Receptacle - Center Console |
| 8 | - | F8DA Fuse | 30 A | K9 Body Control Module |
| 9 | - | F9DA Fuse | 30 A | K9 Body Control Module |
| 10 | - | F10DA Fuse | 30 A | K9 Body Control Module |
| 11 | - | F11DA Fuse | 40 A | K8 Blower Motor Control Module |
| 12 | - | F12DA Circuit Breaker | 25 A | S64D Seat Adjuster Switch - Driver (ADS) |
| 13 | - | F13DA Circuit Breaker | - | Not Used |
| 14 | - | F14DA Fuse | 7.5 A | X84 Data Link Connector |
| 15 | - | F15DA Fuse | 10 A | K36 Inflatable Restraint Sensing and Diagnostic Module |
| 16 | - | F16DA Fuse | 10 A | KR95B Rear Compartment Lid Unlatch Relay |
| 17 | - | F17DA Fuse | 10 A | A26 HVAC Controls, K33 HVAC Control Module |
| 18 | - | F18DA Fuse | 30 A | F4DA Fuse, F5DA Fuse |
| 19 | - | F19DA Fuse | 30 A | K9 Body Control Module |
| 20 | - | F20DA Fuse | 5 A | K85 Passenger Presence Module |
| 21 | - | F21DA Fuse | 7.5 A | P16 Instrument Cluster |
| 22 | - | F22DA Fuse | 5 A (BTM) 2 A (without BTM) |
K84 Keyless Entry Control Module (BTM) S39 Ignition Switch (without BTM) |
| 23 | - | F23DA Fuse | 20 A | K9 Body Control Module |
| 24 | - | F24DA Fuse | 20 A | K9 Body Control Module |
| 25 | - | F25DA Fuse | - | Not Used |
| 26 | - | F26DA Fuse | - | Not Used |
