Entertainment Component Views
WARNING: This page is about a different car, the 2004 Cadillac CTS. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | C308 |
| 2 | A Pillar Trim |
| 3 | Speaker - Right A Pillar Tweeter (Left Similar) |
| 4 | Noise Compensation Microphone (U57) |
| 5 | Overhead Console |
| 6 | Noise Compensation Microphone Connector (U57) |
| 7 | Audio Amplifier |
| 8 | Audio Amplifier Connector C1 |
| 9 | Audio Amplifier Connector C2 |
| 10 | Audio Amplifier Connector C3 |
| 11 | Radio |
| Callout | Component Name |
|---|---|
| 1 | Speaker - RF Door (LF Similar) |
| 2 | Speaker - RF Door Connector |
| 3 | Door - RF (LF Similar) |
| 4 | Speaker - RR Door (LR Similar) |
| 5 | Door - RR Trim Panel |
| 6 | C322 |
| 7 | Speaker - Rear Subwoofer |
| 8 | Rear Shelf Carrier |
| 9 | Dash Pad Trim Panel |
| 10 | Speaker - Front Center (U57) |
| Callout | Component Name |
|---|---|
| 1 | Digital Radio Antenna |
| 2 | Digital Radio Antenna Coax Connectors |
| 3 | Radio Antenna Module |
| 4 | Antenna Bolt |
| 5 | Expansion Sleeve |
| 6 | Antenna Retainer |
| 7 | Digital Radio Receiver Connector |
| 8 | Digital Radio Receiver |
| 9 | Digital Radio Receiver |
| 10 | Digital Radio Antenna Coax |
| 11 | Digital Radio Antenna Coax Connectors |
| 12 | Speaker - Rear Subwoofer |
| Callout | Component Name |
|---|---|
| 1 | FM Antenna Coax Snap Connector to Radio Front Glass Antenna |
| 2 | RFA Antenna Coax Snap Connector to RFA Rear Glass Antenna |
| 3 | AM/FM Antenna Coax Snap Connector to Radio Rear Glass Antenna (Export Shown, Domestic Similar) |
| 4 | Radio Antenna Module Connector |
| 5 | Radio Antenna Module |
| 6 | VICS FM Coax from Traffic Information Receiver (Export) |
| 7 | FM Antenna Coax from Radio Front Glass Antenna |
| 8 | Radio Antenna Coax to Radio |
| 9 | AM/FM Antenna Coax Snap Connector (Export Shown, Domestic Similar) |
| 10 | RFA Antenna Coax Snap Connector |
| Callout | Component Name |
|---|---|
| 1 | Radio Antenna Coax (From Radio Antenna Module to Radio) |
| 2 | C312 |
| 3 | C302 (Export w/U2X/U2Y) |
| 4 | A/T Shift Control Assembly (M82) |
| 5 | A/T Shift Lock Control Solenoid Assembly (M82) |
| 6 | A/T Shift Lock Control Solenoid Assembly Connector (M82) |
| 7 | C303 |
| 8 | Radio Antenna Coax (From Radio Antenna Module to Radio) |
| 9 | C311 |
| 10 | Ground G304 |
| 11 | Rear Window Defogger Connector C2 |
| 12 | Rear Window Defogger Grid |
| Callout | Component Name |
|---|---|
| 1 | Turn Signal/Multifunction Switch |
| 2 | Steering Wheel Controls - Left |
| 3 | Inflatable Restraint Steering Wheel Module Connector C1 |
| 4 | C208 |
| 5 | Inflatable Restraint Steering Wheel Module Connector C2 |
| 6 | Steering Wheel Controls - Right |
| 7 | Windshield Wiper/Washer Switch |
| 8 | Ignition Lock Cylinder |

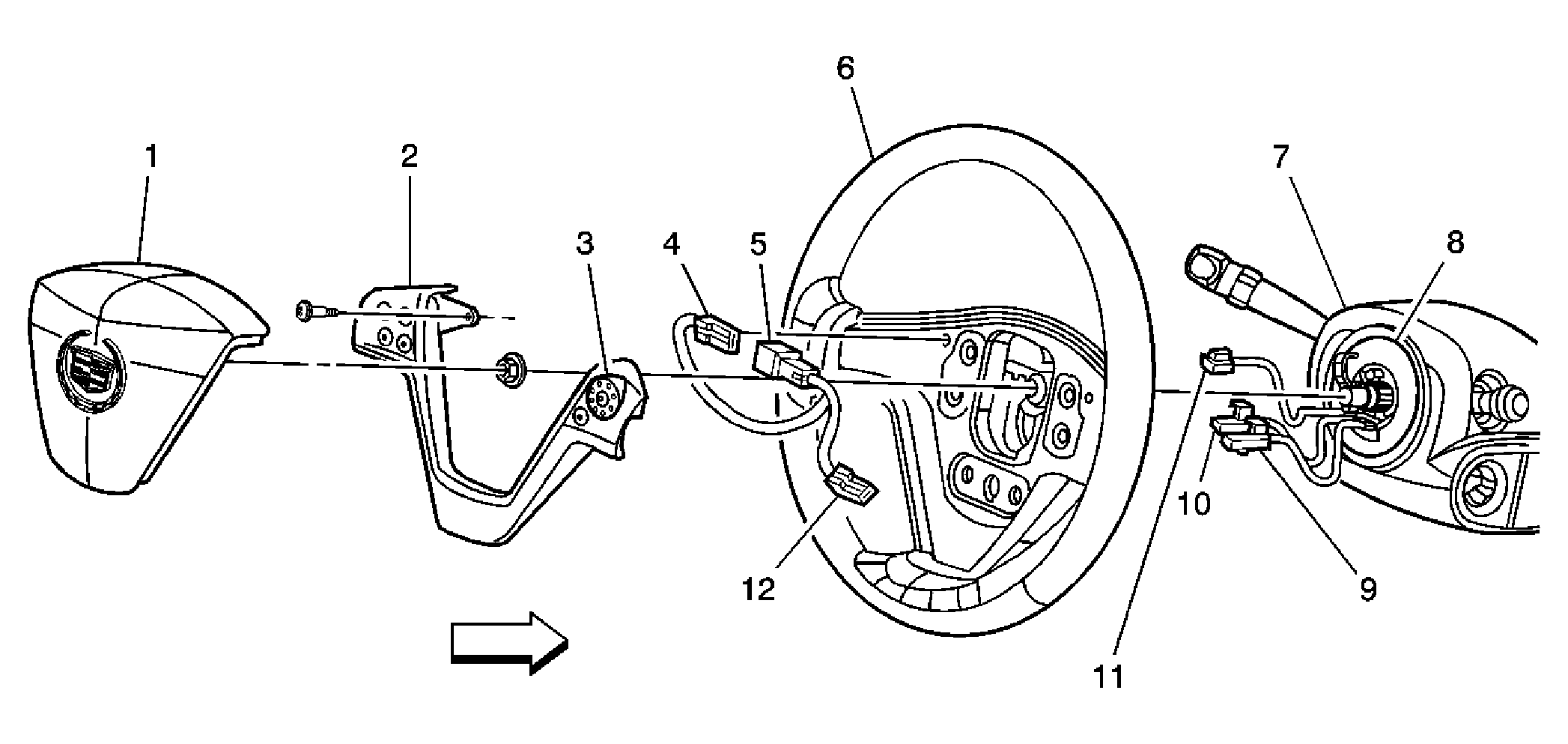

| Callout | Component Name |
|---|---|
| 1 | Inflatable Restraint Steering Wheel Module |
| 2 | Steering Wheel Controls - Left (V6 shown, V8 Similar) |
| 3 | Steering Wheel Controls - Right (V6 shown, V8 Similar) |
| 4 | Steering Wheel Controls - Left Connector |
| 5 | C208 |
| 6 | Steering Wheel |
| 7 | Steering Column |
| 8 | Inflatable Restraint Steering Wheel Module Coil |
| 9 | Inflatable Restraint Steering Wheel Module Connector C1 |
| 10 | Inflatable Restraint Steering Wheel Module Connector C2 |
| 11 | C208 |
| 12 | Steering Wheel Controls - Right Connector |
