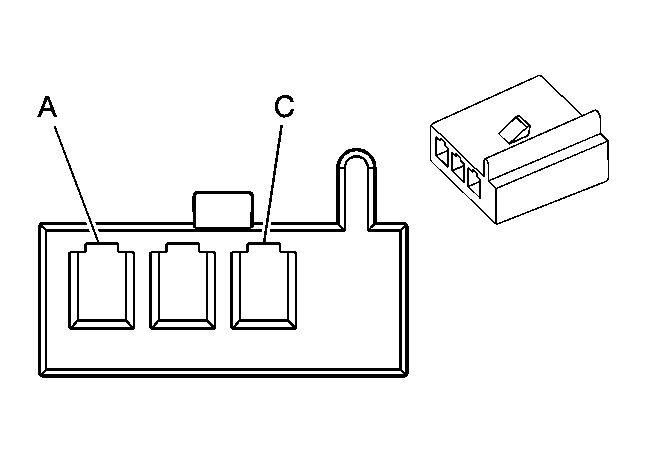

Seat Horizontal Position Sensor Connector End View - Driver (A45)
Seat Horizontal Position Sensor Connector End View - Driver (A45)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | GY | 788 | 5-Volt Reference (LHD) |
| BK | 782 | Memory Seat Sensor Low Reference (RHD) | |
| B | D-GN | 569 | Horizontal Seat Motor Position Sensor Signal |
| C | BK | 782 | Memory Seat Sensor Low Reference (LHD) |
| GY | 788 | 5-Volt Reference (RHD) | |
| D | - | - | Unavailable |
