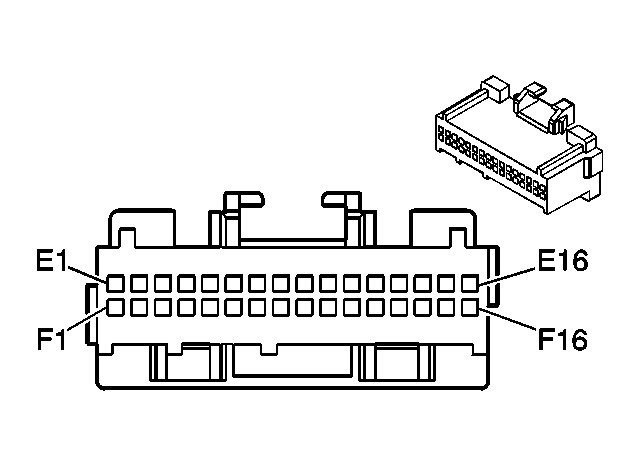

Memory Seat Module (MSM) C2 (A45) Connector End View
Memory Seat Module (MSM) C2 (A45) Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| E1 | D-GN | 1518 | Power Seat Front Vertical Up Switch Signal |
| E2 | YE | 1519 | Power Seat Rear Vertical Up Switch Signal |
| E3 | D-BU | 1520 | Power Seat Front Vertical Down Switch Signal |
| E4 | L-BU | 1521 | Power Seat Rear Vertical Down Switch Signal |
| E5 | TN | 1522 | Power Seat Horizontal Forward Switch Signal |
| E6 | L-GN | 1523 | Power Seat Horizontal Rearward Switch Signal |
| E7 | L-GN | 276 | Driver Seat Recline Forward Switch Signal |
| E8 | L-BU | 277 | Driver Seat Recline Rearward Switch Signal |
| E9 | D-BU | 1064 | Driver Seat Lumbar Rearward Switch Signal (AL2) |
| E10 | YE | 1065 | Driver Seat Lumbar Forward Switch Signal (AL2) |
| E11-E12 | - | - | Not Used |
| E13 | GY | 788 | 5-Volt Reference |
| E14 | BN/WH | 557 | Front Vertical Seat Motor Position Sensor Signal |
| E15 | BK | 782 | Memory Seat Sensor Low Reference |
| E16 | D-GN | 569 | Horizontal Seat Motor Position Sensor Signal |
| F1 | TN | 568 | Rear Vertical Seat Motor Position Sensor Signal |
| F2 | WH/BK | 570 | Driver Seat Recline Motor Position Sensor Signal |
| F3 | YE | 1063 | Driver Seat Lumbar Horizontal Position Sensor Signal (AL2) |
| F4-F10 | - | - | Not Used |
| F11 | OG | 2840 | Battery Positive Voltage |
| F12-F13 | - | - | Not Used |
| F14 | PU | 1807 | Class 2 Serial Data |
| F15-F16 | - | - | Not Used |
