Fuse Block - I/P C3
WARNING: This page is about a different car, the 2007 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.
Fuse Block - I/P C3 Connector Parts Information
Connector Part Information
|

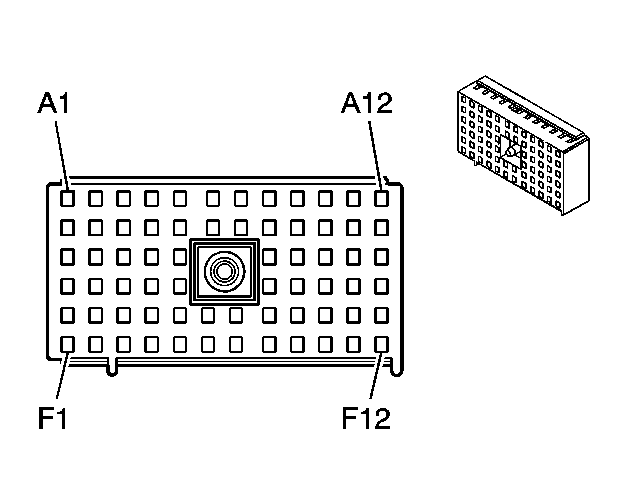

Fuse Block - I/P C3 Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| A1 | - | - | Not Used |
| A2 | BK/WH | 746 | Passenger Door Ajar Switch Signal |
| BK/WH | 746 | Passenger Door Ajar Switch Signal | |
| A3 | L-GN/BK | 592 | DRL Relay Control |
| A4 | OG | 1640 | Battery Positive Voltage |
| OG | 1640 | Battery Positive Voltage (UE1) | |
| A5 | OG | 2140 | Battery Positive Voltage |
| A6 | PK | 1200 | Headlamp High Beam Signal |
| PK | 1200 | Headlamp High Beam Signal | |
| A7 | BN | 7741 | HVAC Blower Relay Control |
| A8 | BK | 550 | Ground |
| A9 | RD/BK | 780 | Driver Door Lock Switch Lock Signal |
| A10 | RD | 228 | Windshield Washer Pump Control |
| RD | 228 | Windshield Washer Pump Control | |
| A11 | YE | 743 | Accessory Voltage |
| A12 | PK | 1339 | Ignition 1 Voltage |
| PK | 1339 | Ignition 1 Voltage | |
| B1 | L-GN | 1391 | Driver Door Unlock Relay Control |
| B2-B5 | - | - | Not Used |
| B6 | RD/BK | 744 | Liftgate Ajar Switch |
| B7 | OG | 300 | Ignition 3 Voltage |
| B8 | - | - | Not Used |
| B9 | OG/BK | 781 | Driver Door Unlock Switch |
| B10-B12 | - | - | Not Used |
| C1 | BK | 650 | Ground |
| C2 | D-BU | 1201 | Headlamp Low Beam Signal |
| D-BU | 1201 | Headlamp Low Beam Signal | |
| C3 | RD | 2445 | Rear Wiper Relay Control |
| C4 | - | - | Not Used |
| C5 | - | - | Not Used |
| C8 | PU | 333 | Brake Fluid Level Sensor Signal |
| C9 | BK | 28 | Horn Relay Control |
| BK | 28 | Horn Relay Control | |
| C10 | YE | 43 | Accessory Voltage |
| C11 | PK | 339 | Ignition 1 Voltage |
| C12 | PK | 739 | Ignition 1 Voltage |
| D1 | BK | 550 | Ground |
| D2 | WH | 352 | Headlamp Relay Control |
| D3 | WH | 1080 | Park Lamp Relay Control |
| D4-D5 | - | - | Not Used |
| D9 | BN | 41 | Ignition 3 Voltage |
| BN | 41 | Ignition 3 Voltage | |
| D10-D12 | - | - | Not Used |
| E1 | PK | 139 | Ignition 1 Voltage (A/T) |
| E2 | WH | 194 | Door Unlock Control |
| E3 | D-GN | 392 | Rear Window Washer Pump Control |
| D-GN | 392 | Rear Window Washer Pump Control | |
| E4 | YE | 317 | Fog Lamp Relay Coil Supply Voltage (T96) |
| YE | 317 | Fog Lamp Relay Coil Supply Voltage (T96) | |
| E5 | OG | 2540 | Battery Positive Voltage |
| E6 | - | - | Not Used |
| E7 | D-BU | 15 | Right Turn Signal Lamps Supply Voltage |
| E8 | L-BU | 14 | Left Turn Signal Lamps Supply Voltage |
| E9 | - | - | Not Used |
| E10 | YE | 243 | Accessory Voltage |
| E11 | PK | 539 | Ignition 1 Voltage |
| PK | 539 | Ignition 1 Voltage (HP7) | |
| E12 | PK | 139 | Ignition 1 Voltage (Except HP7) |
| F1 | PK | 139 | Ignition 1 Voltage |
| PK | 139 | Ignition 1 Voltage (HP7) | |
| F2 | GY | 691 | Headlamp Relay Output |
| F3 | OG | 2540 | Battery Positive Voltage |
| F4 | WH | 156 | Courtesy Lamp Switch Signal |
| F5 | - | - | Not Used |
| F6 | OG | 1040 | Battery Positive Voltage |
| F7 | D-BU | 15 | Right Turn Signal Lamps Supply Voltage |
| D-BU | 15 | Right Turn Signal Lamps Supply Voltage | |
| F8 | L-BU | 14 | Left Turn Signal Lamps Supply Voltage |
| L-BU | 14 | Left Turn Signal Lamps Supply Voltage | |
| F9 | L-GN | 1478 | Coolant Level Switch Signal |
| F10 | BN | 4 | Ignition Switch |
| F11 | WH | 193 | Rear Defogger Relay Control |
| WH | 193 | Rear Defogger Relay Control | |
| F12 | PK | 3 | Ignition 1 Voltage |
