Engine Controls Connectors
WARNING: This page is about a different car, the 2005 GMC Yukon XL, 2005 Chevrolet Suburban, and 2005 Chevrolet Avalanche. However, it is still accessible from the selected car via links, so may be relevant.
Accelerator Pedal Position (APP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | - | - | Not Used |
| B | PU | 1272 | 5-Volt Reference |
| C | L-BU | 1162 | APP Sensor 2 Signal |
| D | TN | 1274 | Low Reference |
| E | BN | 1271 | Low Reference |
| F | D-BU | 1161 | APP Sensor 1 Signal |
| G | WH/BK | 1164 | 5-Volt Reference |
| H-K | - | - | Not Used |
Camshaft Position (CMP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | RD | 631 | 12-Volt Reference |
| B | PK/BK | 632 | Low Reference |
| C | BN/WH | 633 | CMP Sensor Signal |
Crankshaft Position (CKP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | L-GN | 1867 | 12-Volt Reference |
| B | YE/BK | 1868 | Low Reference |
| C | D-BU/WH | 1869 | CKP Sensor Signal |
Engine Coolant Temperature (ECT) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 407 | Low Reference |
| B | YE | 410 | ECT Sensor Signal |
| C | - | - | Not Used |
Evaporative Emission (EVAP) Canister Purge Solenoid Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK | 439 | Ignition 1 Voltage |
| B | D-GN/WH | 428 | EVAP Canister Purge Solenoid Control |
Evaporative Emission (EVAP) Canister Vent Solenoid Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | WH | 1310 | EVAP Canister Vent Solenoid Control |
| B | PK | 2640 | Battery Positive Voltage |
Fuel Injector 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/WH | 1039 | Ignition 1 Voltage |
| B | BK | 1744 | Fuel Injector 1 Control |
Fuel Injector 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK | 1239 | Ignition 1 Voltage |
| B | L-GN/BK | 1745 | Fuel Injector 2 Control |
Fuel Injector 3 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/WH | 1039 | Ignition 1 Voltage |
| B | PK/BK | 1746 | Fuel Injector 3 Control |
Fuel Injector 4 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK | 1239 | Ignition 1 Voltage |
| B | L-BU/BK | 844 | Fuel Injector 4 Control |
Fuel Injector 5 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/WH | 1039 | Ignition 1 Voltage |
| B | BK/WH | 845 | Fuel Injector 5 Control |
Fuel Injector 6 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK | 1239 | Ignition 1 Voltage |
| B | YE/BK | 846 | Fuel Injector 6 Control |
Fuel Injector 7 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/WH | 1039 | Ignition 1 Voltage |
| B | RD/BK | 877 | Fuel Injector 7 Control |
Fuel Injector 8 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK | 1239 | Ignition 1 Voltage |
| B | D-BU/WH | 878 | Fuel Injector 8 Control |
Fuel Pump (FP) Relay - Secondary Connector End View (Dual Tanks)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 30 | PK | 139 | Ignition 1 Voltage |
| 85 | GY | 120 | Fuel Pump Supply Voltage |
| 86 | TN | 1465 | Fuel Pump Relay Control - Secondary |
| 87 | L-GN | 1058 | Fuel Balance Pump Supply Voltage |
Fuel Pump and Sender Assembly - Primary Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 2150 | Ground |
| B | BK | 470 | Low Reference |
| C | PU | 1589 | Fuel Level Sensor Signal - Primary |
| D | GY | 120 | Fuel Pump Supply Voltage |
Fuel Pump and Sender Assembly - Secondary Connector End View (Dual Tanks)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 2150 | Ground |
| B | BK | 470 | Low Reference |
| C | D-BU | 1936 | Fuel Level Sensor Signal |
| D | L-GN | 1058 | Fuel Balance Pump Supply Voltage |
Fuel Tank Pressure (FTP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 470 | Low Reference |
| B | D-GN | 890 | Fuel Tank Pressure Sensor Signal |
| C | GY | 474 | 5-Volt Reference |
Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | TN | 1664 | HO2S Low Signal Bank 1 Sensor 1 |
| B | PU/WH | 1665 | HO2S High Signal Bank 1 Sensor 1 |
| C | - | - | Not Available |
| D | PK | 539 | Ignition 1 Voltage |
| E | BK/WH | 3113 | HO2S Heater Low Control Bank 1 Sensor 1 |
Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | TN/WH | 1669 | HO2S Low Signal Bank 1 Sensor 2 |
| B | PU/WH | 1668 | HO2S High Signal Bank 1 Sensor 2 |
| C | - | - | Not Available |
| D | PK | 1539 | Ignition 1 Voltage |
| E | BN | 2391 | HO2S Heater Low Control Bank 1 Sensor 2 |
Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | TN | 1667 | HO2S Low Signal Bank 2 Sensor 1 |
| B | PU | 1666 | HO2S High Signal Bank 2 Sensor 1 |
| C | - | - | Not Available |
| D | PK | 539 | Ignition 1 Voltage |
| E | L-GN | 3212 | HO2S Heater Low Control Bank 2 Sensor 1 |
Heated Oxygen Sensor (HO2S) Bank 2 Sensor 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | TN | 1671 | HO2S Low Signal Bank 2 Sensor 2 |
| B | PU | 1670 | HO2S High Signal Bank 2 Sensor 2 |
| C | - | - | Not Available |
| D | PK | 1539 | Ignition 1 Voltage |
| E | RD/WH | 3223 | HO2S Heater Low Control Bank 2 Sensor 2 |
Ignition Coil 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 550 | Ground |
| B | BN | 2129 | Low Reference |
| C | PU | 2121 | IC 1 Control |
| D | PK | 1039 | Ignition 1 Voltage |
Ignition Coil 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 550 | Ground |
| B | BN | 2130 | Low Reference |
| C | RD | 2122 | IC 2 Control |
| D | PK | 1239 | Ignition 1 Voltage |
Ignition Coil 3 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 550 | Ground |
| B | BN | 2129 | Low Reference |
| C | L-BU | 2123 | IC 3 Control |
| D | PK | 1039 | Ignition 1 Voltage |
Ignition Coil 4 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 550 | Ground |
| B | BN | 2130 | Low Reference |
| C | D-GN | 2124 | IC 4 Control |
| D | PK | 1239 | Ignition 1 Voltage |
Ignition Coil 5 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 550 | Ground |
| B | BN | 2129 | Low Reference |
| C | D-GN | 2125 | IC 5 Control |
| D | PK | 1039 | Ignition 1 Voltage |
Ignition Coil 6 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 550 | Ground |
| B | BN | 2130 | Low Reference |
| C | L-BU | 2126 | IC 6 Control |
| D | PK | 1239 | Ignition 1 Voltage |
Ignition Coil 7 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 550 | Ground |
| B | BN | 2129 | Low Reference |
| C | RD | 2127 | IC 7 Control |
| D | PK | 1039 | Ignition 1 Voltage |
Ignition Coil 8 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 550 | Ground |
| B | BN | 2130 | Low Reference |
| C | PU | 2128 | IC 8 Control |
| D | PK | 1239 | Ignition 1 Voltage |

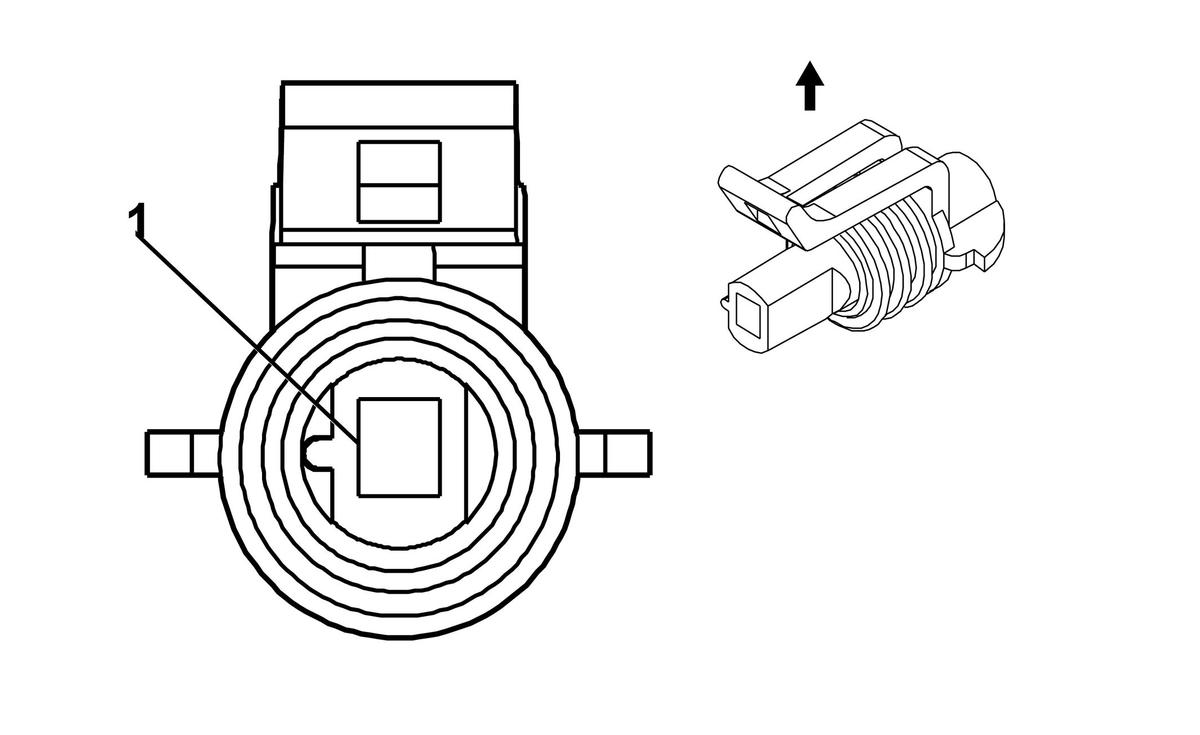

Knock Sensor (KS) - Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | D-BU | 496 | Knock Sensor - 1 Signal |
Knock Sensor (KS) - Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | L-BU | 1876 | Knock Sensor - 2 Signal |
Mass Air Flow (MAF) Sensor/Intake Air Temperature (IAT) Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 552 | Low Reference |
| B | TN | 472 | IAT Sensor Signal |
| C | BK/WH | 451 | Ground |
| D | PK | 439 | Ignition 1 Voltage |
| E | YE | 492 | MAF Sensor Signal |
Manifold Absolute Pressure (MAP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | OG/BK | 469 | Low Reference |
| B | L-GN | 432 | MAP Sensor Signal |
| C | GY | 597 | 5-Volt Reference |
Throttle Actuator Control (TAC) Module C1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | D-GN | 485 | TP Sensor 1 Signal |
| 2 | GY | 416 | 5-Volt Reference |
| 3 | BK | 452 | Low Reference |
| 4 | D-BU | 84 | Cruise Control Set/Coast Switch Signal |
| 5 | GY/BK | 87 | Cruise Control Resume/Accel Switch Signal |
| 6 | L-BU | 1320 | CHMSL Supply Voltage |
| 7 | PK | 1339 | Ignition 1 Voltage |
| 8 | BN | 582 | TAC Motor Control - 2 |
| 9 | L-BU/BK | 1688 | 5-Volt Reference |
| 10 | BK/WH | 1704 | Low Reference |
| 11 | PU | 486 | TP Sensor 2 Signal |
| 12 | OG/BK | 1061 | UART Serial Data |
| 13 | D-BU/WH | 774 | UART Serial Data |
| 14 | GY | 397 | Cruise Control On Switch Signal |
| 15 | BK/WH | 550 | Ground |
| 16 | YE | 581 | TAC Motor Control - 1 |
Throttle Actuator Control (TAC) Module C2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | - | - | Not Used |
| B | PU | 1272 | Low Reference |
| C | L-BU | 1162 | APP Sensor 2 Signal |
| D | TN | 1274 | 5-Volt Reference |
| E | - | - | Not Used |
| F | D-BU | 1161 | APP Sensor 1 Signal |
| G | WH/BK | 1164 | 5-Volt Reference |
| H-J | - | - | Not Used |
Throttle Body Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | YE | 581 | TAC Motor Control - 1 |
| B | BK/WH | 1704 | Low Reference |
| C | BN | 582 | TAC Motor Control - 2 |
| D | BK | 452 | Low Reference |
| E | L-BU/BK | 1688 | 5-Volt Reference |
| F | PU | 486 | TP Sensor 2 Signal |
| G | D-GN | 485 | TP Sensor 1 Signal |
| H | GY | 416 | 5-Volt Reference |
