Engine Controls Connector End Views
Accelerator Pedal Position Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PU | 1272 | Low Reference |
| B | L-BU | 1162 | APP Sensor 2 Signal |
| C | TN | 1274 | 5-Volt Reference |
| D | BN | 1271 | Low Reference |
| E | D-BU | 1161 | APP Sensor 1 Signal |
| F | WH/BK | 1164 | 5-Volt Reference |
Camshaft Position (CMP) Actuator Solenoid Exhaust - Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK/WH | 1551 | Ground |
| B | L-GN | 5282 | Camshaft Position (CMP) Actuator Solenoid - Exhaust Bank 1 |
Camshaft Position (CMP) Actuator Solenoid Exhaust - Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK/WH | 1551 | Ground |
| B | WH/BK | 5283 | Camshaft Position (CMP) Actuator Solenoid - Exhaust Bank 2 |
Camshaft Position (CMP) Actuator Solenoid Intake - Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK/WH | 1551 | Ground |
| B | PU | 5284 | Camshaft Position (CMP) Actuator Solenoid - Intake Bank 1 |
Camshaft Position (CMP) Actuator Solenoid Intake - Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK/WH | 1551 | Ground |
| B | OR/BK | 5272 | Camshaft Position (CMP) Actuator Solenoid - Intake Bank 2 |
Camshaft Position (CMP) Sensor Exhaust Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | D-GN | 5273 | Camshaft Position Exhaust Sensor |
| 2 | GY | 5296 | Camshaft Position Exhaust Sensor Low Reference |
| 3 | YE/BK | 5297 | Camshaft Position Exhaust Sensor Supply Voltage |
Camshaft Position (CMP) Sensor Exhaust Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PU | 5274 | Camshaft Position Exhaust Sensor |
| 2 | BN | 5299 | Camshaft Position Exhaust Sensor Low Reference |
| 3 | L-GN | 5298 | Camshaft Position Exhaust Sensor Supply Voltage |
Camshaft Position (CMP) Sensor Intake Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | OG | 5275 | Camshaft Position Intake Sensor |
| 2 | TN | 5301 | Camshaft Position Intake Sensor Low Reference |
| 3 | D-BU | 5300 | Camshaft Position Intake Sensor Supply Voltage |
Camshaft Position (CMP) Sensor Intake Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | YE | 5276 | Camshaft Position Intake Sensor |
| 2 | BN/WH | 5303 | Camshaft Position Intake Sensor Low Reference |
| 3 | L-BU | 5302 | Camshaft Position Intake Sensor Supply Voltage |
Crankshaft Position (CKP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | L-GN | 1867 | 12-Volt Reference |
| 2 | YE | 573 | CKP Sensor (1) Signal |
| 3 | PU | 574 | Low Reference |
Engine Coolant Temperature (ECT) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | YE | 410 | ECT Sensor Signal |
| B | TN | 2761 | Low Reference |
Engine Oil Pressure (EOP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 2755 | Low Reference |
| B | TN/WH | 331 | Oil Pressure Sensor Signal |
| C | GY | 2705 | 5-Volt Reference A |
Evaporative Emission (EVAP) Canister Purge Solenoid Valve Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5290 | Ignition 1 Voltage |
| B | D-GN/WH | 428 | EVAP Canister Purge Solenoid Control |
Evaporative Emission (EVAP) Canister Vent Solenoid Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | OG | 1540 | Battery Positive Voltage |
| B | WH | 1310 | EVAP Canister Vent Solenoid Control |

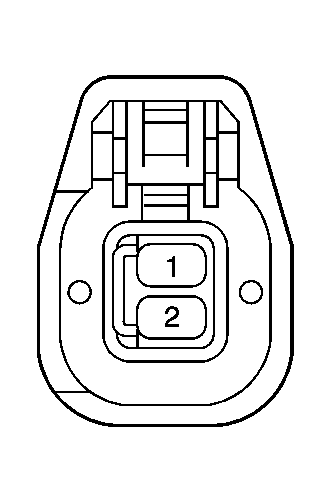

Fuel Injector 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5291 | Ignition 1 Voltage |
| 2 | TN | 1744 | Fuel Injector 1 Control |
Fuel Injector 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5292 | Ignition 1 Voltage |
| 2 | L-GN/BK | 1745 | Fuel Injector 2 Control |
Fuel Injector 3 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5291 | Ignition 1 Voltage |
| 2 | PK/BK | 1746 | Fuel Injector 3 Control |
Fuel Injector 4 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5292 | Ignition 1 Voltage |
| 2 | L-BU/BK | 844 | Fuel Injector 4 Control |
Fuel Injector 5 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5291 | Ignition 1 Voltage |
| 2 | TN/WH | 845 | Fuel Injector 5 Control |
Fuel Injector 6 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5292 | Ignition 1 Voltage |
| 2 | YE/BK | 846 | Fuel Injector 6 Control |
Fuel Injector 7 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5291 | Ignition 1 Voltage |
| 2 | OG/BK | 877 | Fuel Injector 7 Control |
Fuel Injector 8 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5292 | Ignition 1 Voltage |
| 2 | D-BU/WH | 878 | Fuel Injector 8 Control |
Fuel Pump and Sender Assembly Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | D-BU | 1936 | Fuel Level Sensor Signal |
| B | GY | 120 | Fuel Pump Supply Voltage |
| C | BK | 1050 | Ground |
| D | BK | 2759 | Fuel Tank Pressure Sensor Low Reference |
Fuel Tank Pressure (FTP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 2759 | Low Reference |
| B | D-GN | 890 | Fuel Tank Pressure Sensor Signal |
| C | GY | 2709 | 5-Volt Reference |
Heated Oxygen Sensor (HO2S) - Bank 1 Sensor 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PU/WH | 3110 | HO2S Reference Voltage Bank 1 Sensor 1 |
| 2 | PU/WH | 5281 | HO2S Output Pump Current Bank 1 Sensor 1 |
| 3 | PK/BK | 5293 | Engine Main Relay Fused Control (4) |
| 4 | GY/WH | 3113 | HO2S Heater Low Control Bank 1 Sensor 1 |
| 5 | TN/WH | 3111 | HO2S Low Reference Bank 1 Sensor 1 |
| 6 | OG | 5280 | HO2S Input Pump Current Bank 1 Sensor 1 |
Heated Oxygen Sensor (HO2S) - Bank 1 Sensor 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | TN/WH | 3121 | HO2S Low Signal Bank 1 Sensor 2 |
| B | PU | 3120 | HO2S High Signal Bank 1 Sensor 2 |
| C | GY/WH | 3122 | HO2S Heater Low Control Bank 2 Sensor 1 |
| D | PK/BK | 5294 | Engine Main Relay Fused Control (5) |
Heated Oxygen Sensor (HO2S) - Bank 2 Sensor 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | PU/WH | 3210 | Heated Oxygen Sensor High Signal Bank 2 Sensor |
| 2 | WH | 5279 | Heated Oxygen Sensor Pump Current Bank 1 Sensor |
| 3 | PK/BK | 5293 | Engine Main Relay Fused Control |
| 4 | L-GN | 3212 | Heated Oxygen Sensor Heater Low Control Bank 2 Sensor |
| 5 | TN/WH | 3211 | Heated Oxygen Sensor Low Signal Bank 2 Sensor |
| 6 | L-GN | 5278 | Heated Oxygen Sensor Input Pump Current Bank 1 Sensor |
Heated Oxygen Sensor (HO2S) - Bank 2 Sensor 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | TN | 3221 | Heated Oxygen Sensor Low Signal Bank 2 Sensor |
| B | PU | 3220 | Heated Oxygen Sensor High Signal Bank 2 Sensor |
| C | OG/WH | 3223 | Heated Oxygen Sensor Heater Low Control Bank 2 Sensor |
| D | PK/BK | 5294 | Engine Main Relay Fused Control |
Ignition Coil/Module 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5291 | Ignition 1 Voltage |
| B | PU | 2121 | IC 1 Control |
| C | BN | 2129 | Low Reference |
| D | BK/WH | 1451 | Ground |
Ignition Coil/Module 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5292 | Ignition 1 Voltage |
| B | OG/WH | 2122 | IC 2 Control |
| C | BN/WH | 2130 | Low Reference |
| D | BK/WH | 1451 | Ground |
Ignition Coil/Module 3 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5291 | Ignition 1 Voltage |
| B | L-BU | 2123 | IC 3 Control |
| C | BN | 2129 | Low Reference |
| D | BK/WH | 1451 | Ground |
Ignition Coil/Module 4 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5292 | Ignition 1 Voltage |
| B | D-GN/WH | 2124 | IC 4 Control |
| C | BN/WH | 2130 | Low Reference |
| D | BK/WH | 1451 | Ground |
Ignition Coil/Module 5 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5291 | Ignition 1 Voltage |
| B | D-GN | 2125 | IC 5 Control |
| C | BN | 2129 | Low Reference |
| D | BK/WH | 1451 | Ground |
Ignition Coil/Module 6 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5292 | Ignition 1 Voltage |
| B | L-BU/WH | 2126 | IC 6 Control |
| C | BN/WH | 2130 | Low Reference |
| D | BK/WH | 1451 | Ground |
Ignition Coil/Module 7 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5291 | Ignition 1 Voltage |
| B | OG | 2127 | IC 7 Control |
| C | BN | 2129 | Low Reference |
| D | BK/WH | 1451 | Ground |
Ignition Coil/Module 8 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5292 | Ignition 1 Voltage |
| B | PU/WH | 2128 | IC 8 Control |
| C | BN/WH | 2130 | Low Reference |
| D | BK/WH | 1451 | Ground |
Knock Sensor (KS) Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | D-BU | 496 | Knock Sensor Signal (1) |
| B | GY | 1716 | Knock Sensor Low Reference (1) |
Knock Sensor (KS) Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | L-BU | 1876 | Knock Sensor Signal (2) |
| B | GY | 2303 | Knock Sensor Low Reference (2) |
Manifold Absolute Pressure (MAP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | OG/BK | 469 | Low Reference |
| B | L-GN | 432 | Manifold Absolute Pressure Sensor Signal |
| C | GY | 2704 | 5-Volt Reference |
MAF/IAT Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | TN | 472 | IAT Sensor Signal |
| 2 | TN | 2760 | Low Reference |
| 3 | YE | 492 | MAF Sensor Signal |
| 4 | OG/WH | 812 | 12-Volt Reference or I/P Dimming Voltage Reference |
Secondary Fuel Sender Assembly Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | L-BU | 1937 | Secondary Fuel Level Sensor Signal |
| B-C | - | - | Not Used |
| D | BK | 2759 | Fuel Tank Pressure Sensor Low Reference |
Throttle Body Assembly Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | D-GN | 485 | TP Sensor 1 Signal |
| 2 | PU | 486 | TP Sensor 2 Signal |
| 3 | GY | 2701 | 5-Volt Reference |
| 4 | YE | 581 | TAC Motor Control - 1 |
| 5 | TN | 2752 | Low Reference |
| 6 | BN | 582 | TAC Motor Control - 2 |
