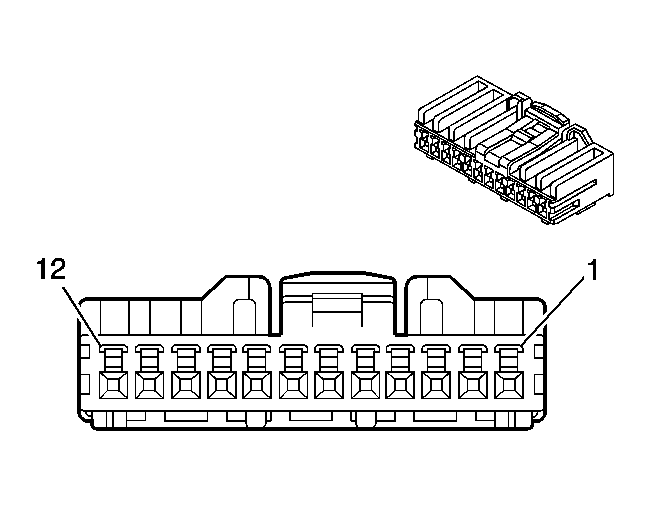

I/P Dimmer Switch Connector End View (w/UV6)
Instrument Panel, Gages, and Console Connector End Views
Connector Part Information
|
Terminal Part Information
|
I/P Dimmer Switch (w/UV6)
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | D-GN | 44 | Low Reference |
| 2 | L-BU/BK | 1688 | Instrument Panel Lamp Dimmer Switch Signal |
| 3 | PK/BK | 1597 | Interior Lamp Switch On Signal |
| 4 | TN | 2382 | Night Vision Image Dimming Signal |
| 5 | L-GN/BK | 5699 | Head Up Display Switch Low Reference |
| 6 | BN | 2383 | Night Vision Image Down Signal |
| 7 | PK | 2384 | Night Vision Image Up Signal |
| 8 | BN | 897 | Driver Information Center Switch Low Reference |
| 9 | D-GN/WH | 1358 | Driver Information Center Switch Signal |
| 10 | D-BU | 894 | Driver Information Center Toggle Switch Signal |
| 11 | YE | 1491 | Backlight Lamp Control |
| 12 | BK/WH | 351 | Ground |
