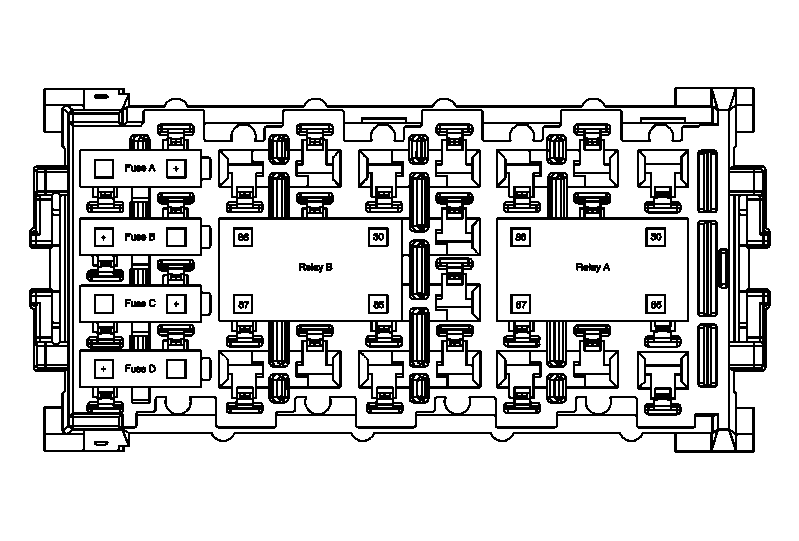

Fuse Block - Mobile Radio (9L4)
| Pin | Wire | Circuit | Function |
|---|---|---|---|
| A1-A7 | - | - | Not Used |
| A8 | 3 BK | 50 | Ground |
| A9 | 3 BK | 450 | Ground |
| B1 | 3 L-BU | 6122 | Mobile Radio Relay Control |
| B2 | - | - | Not Used |
| B3 | 1 BK | 450 | Ground |
| 1 BK | 450 | Ground | |
| B4 | - | - | Not Used |
| B5 | 3 L-GN | 6123 | Relay B Output |
| B6 | - | - | Not Used |
| B7 | 1 BK | 450 | Ground |
| B8 | 3 RD/WH | 5440 | Battery Positive Voltage |
| B9 | 5 RD/BK | 102 | Battery Positive Voltage |
| C1 | 0.5 YE | 43 | Ignition Voltage Signal |
| C2 | - | - | Not Used |
| C3 | 3 RD/WH | 5440 | Battery Positive Voltage |
| C4 | - | - | Not Used |
| C5 | 3 L-BU | 6122 | Mobile Radio Relay Control |
| C6 | - | - | Not Used |
| C7 | 3 RD/WH | 5440 | Battery Positive Voltage |
| C8 | 3 BK | 50 | Ground |
| C9 | 3 BK | 450 | Ground |
| D1-D7 | - | - | Not Used |
| D8 | 3 RD/WH | 5440 | Battery Positive Voltage |
| D9 | 5 RD/BK | 102 | Battery Positive Voltage |
Connector Part Information
|
Terminal Part Information
|
