Front Drive Axle Disassembled Views
WARNING: This page is about a different car, the 2006 GMC Sierra, 2006 GMC Cab & Chassis Sierra, 2006 Chevrolet Silverado, and 2006 Chevrolet Cab & Chassis Silverado. However, it is still accessible from the selected car via links, so may be relevant.

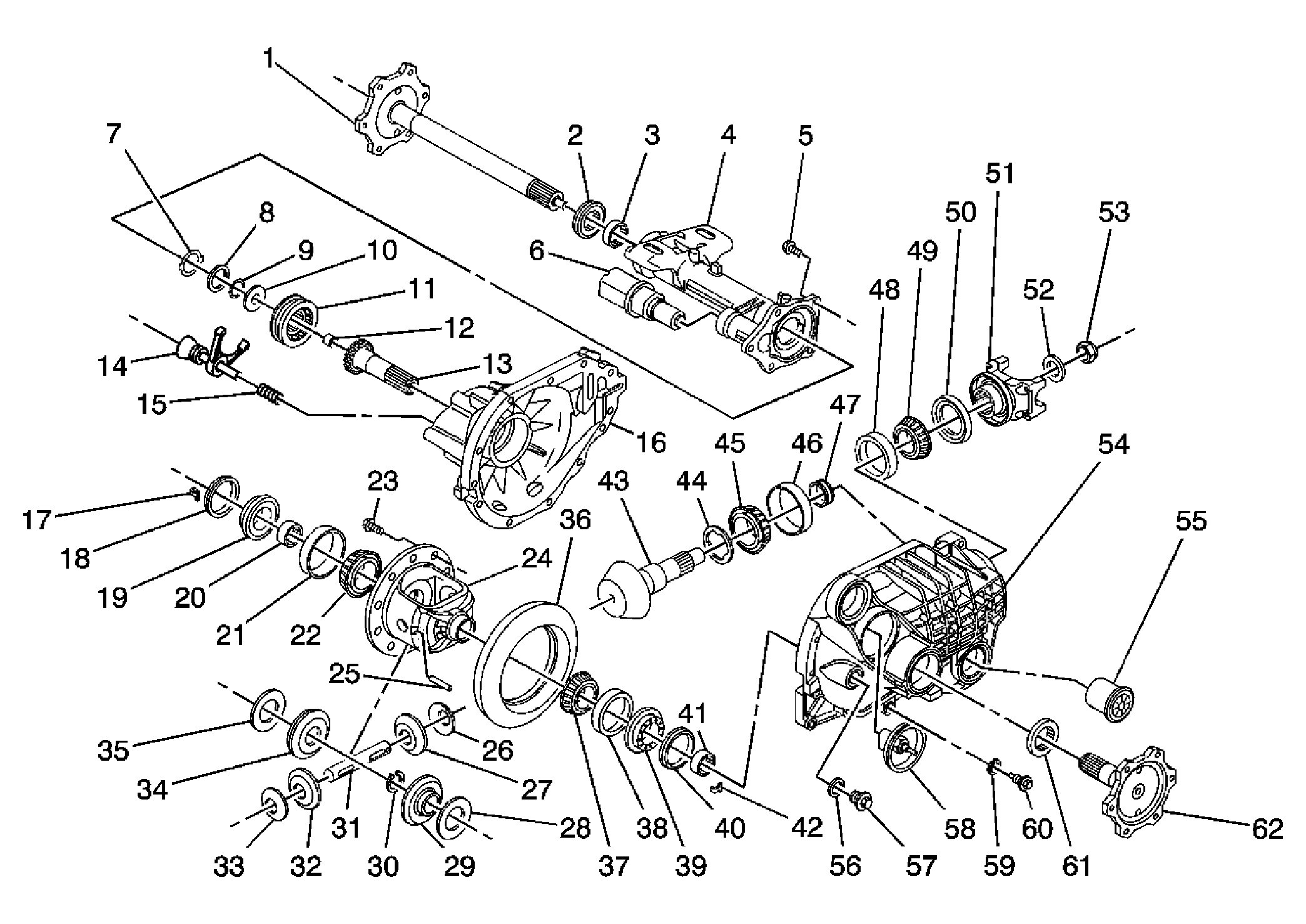

Callouts For Fig 1
| Callout | Component Name |
|---|---|
| 1 | Front Drive Axle Inner Shaft |
| 2 | Front Drive Axle Inner Shaft Seal |
| 3 | Front Drive Axle Inner Axle Shaft Bearing |
| 4 | Front Drive Axle Inner Shaft Housing |
| 5 | Front Drive Axle Inner Shaft Housing Bolt |
| 6 | Front Drive Axle Actuator |
| 7 | Front Drive Axle Clutch Gear Thrust Washer (w/ tabs) |
| 8 | Front Drive Axle Clutch Gear Thrust Washer (w/o tabs) |
| 9 | Front Drive Axle Inner Shaft Retaining Ring |
| 10 | Front Drive Axle Clutch Gear Shim |
| 11 | Front Drive Axle Clutch Sleeve |
| 12 | Front Drive Axle Clutch Shaft Bearing |
| 13 | Front Drive Axle Clutch Shaft |
| 14 | Front Drive Axle Clutch Fork Assembly |
| 15 | Front Drive Axle Clutch Fork Inner Spring |
| 16 | Front Differential Carrier Case Half |
| 17 | Front Differential Bearing Adjuster Nut Lock |
| 18 | Front Differential Bearing Adjuster Nut |
| 19 | Front Differential Bearing Adjuster Nut Sleeve |
| 20 | Front Drive Axle Clutch Shaft Bearing |
| 21 | Front Differential Side Bearing Cup |
| 22 | Front Differential Side Bearing |
| 23 | Front Differential Ring Gear Bolt |
| 24 | Front Differential Case |
| 25 | Differential Pinion Gear Shaft Lock Pin |
| 26 | Differential Pinion Gear Thrust Washer |
| 27 | Differential Pinion Gear |
| 28 | Differential Side Gear Thrust Washer |
| 29 | Differential Side Gear |
| 30 | Differential Side Gear Retainer |
| 31 | Front Differential Pinion Gear Shaft |
| 32 | Differential Pinion Gear |
| 33 | Differential Pinion Gear Thrust Washer |
| 34 | Differential Side Gear |
| 35 | Differential Side Gear Thrust Washer |
| 36 | Front Differential Ring Gear |
| 37 | Differential Side Bearing |
| 38 | Differential Side Bearing Cup |
| 39 | Front Differential Bearing Adjuster Nut Sleeve |
| 40 | Front Differential Bearing Adjuster Nut |
| 41 | Front Differential Inner Shaft Bearing |
| 42 | Front Differential Bearing Adjuster Nut Lock |
| 43 | Front Differential Drive Pinion Gear |
| 44 | Front Differential Drive Pinion Gear Bearing Shim |
| 45 | Front Differential Drive Pinion Gear Inner Bearing |
| 46 | Front Differential Drive Pinion Gear Inner Bearing Cup |
| 47 | Front Differential Drive Pinion Gear Bearing Spacer |
| 48 | Front Differential Drive Pinion Gear Outer Bearing Cup |
| 49 | Front Differential Drive Pinion Gear Outer Bearing |
| 50 | Front Differential Drive Pinion Gear Oil Seal |
| 51 | Front Differential Drive Pinion Gear Yoke |
| 52 | Front Differential Drive Pinion Gear Yoke Washer |
| 53 | Front Differential Drive Pinion Gear Yoke Nut |
| 54 | Front Differential Carrier Case Half |
| 55 | Front Differential Carrier Bushing |
| 56 | Front Differential Carrier Oil Fill Plug Washer |
| 57 | Front Differential Carrier Oil Fill Plug |
| 58 | Front Differential Carrier Vent Hose Connector |
| 59 | Front Differential Carrier Oil Drain Plug Washer |
| 60 | Front Differential Carrier Oil Drain Plug |
| 61 | Front Differential Inner Shaft Seal |
| 62 | Front Drive Axle Inner Shaft |

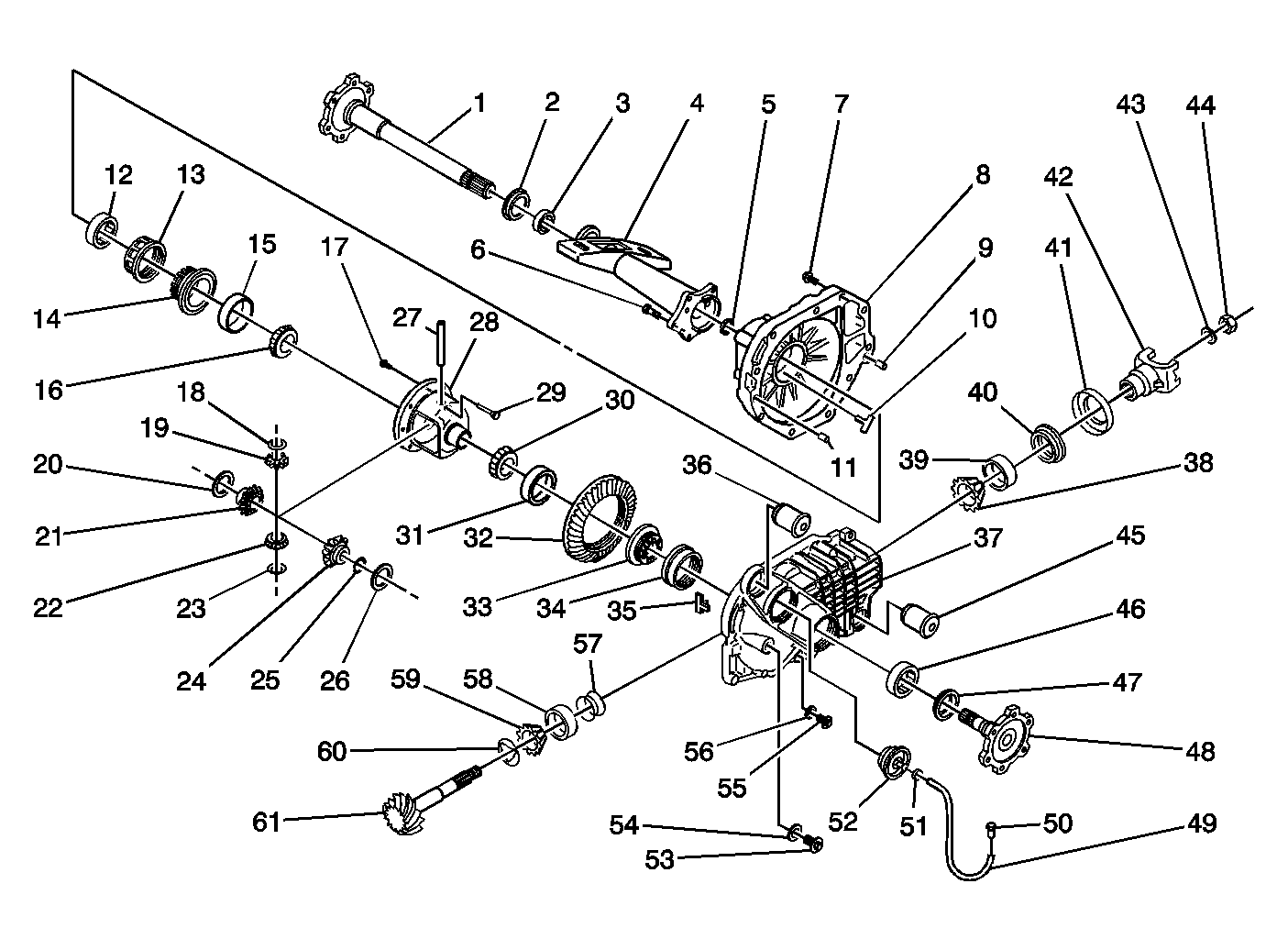

Callouts For Fig 2
| Callout | Component Name |
|---|---|
| 1 | Front Drive Axle Inner Shaft |
| 2 | Front Drive Axle Inner Shaft Seal |
| 3 | Front Drive Axle Inner Shaft Bearing |
| 4 | Front Drive Axle Inner Shaft Housing |
| 5 | Front Drive Axle Inner Shaft Retaining Ring |
| 6 | Front Drive Axle Inner Shaft Bolt |
| 7 | Front Differential Carrier Case Bolt |
| 8 | Front Differential Carrier Case Half |
| 9 | Front Differential Carrier Half Lock Pin |
| 10 | Front Differential Bearing Adjuster Lock Pin |
| 11 | Front Differential Case Half Lock Pin |
| 12 | Front Drive Axle Clutch Shaft Bearing |
| 13 | Front Differential Bearing Adjuster Nut |
| 14 | Front Differential Bearing Adjuster Nut Sleeve |
| 15 | Front Differential Case Side Bearing Cup |
| 16 | Front Differential Case Side Bearing |
| 17 | Front Differential Ring Gear Bolt |
| 18 | Differential Pinion Gear Thrust Washer |
| 19 | Differential Pinion Gear |
| 20 | Differential Side Gear Thrust Washer |
| 21 | Differential Side Gear |
| 22 | Differential Pinion Gear |
| 23 | Differential Pinion Gear Thrust Washer |
| 24 | Front Differential Side Gear |
| 25 | Differential Side Gear Retainer |
| 26 | Front Differential Side Gear Thrust Washer |
| 27 | Front Differential Pinion Gear Shaft |
| 28 | Front Differential Case |
| 29 | Differential Pinion Gear Shaft Lock Bolt |
| 30 | Differential Case Side Bearing |
| 31 | Differential Case Side Bearing Cup |
| 32 | Front Differential Ring Gear |
| 33 | Front Differential Bearing Adjuster Nut |
| 34 | Front Differential Bearing Adjuster Nut Sleeve |
| 35 | Front Differential Bearing Adjuster Nut Lock |
| 36 | Front Differential Carrier Bushing |
| 37 | Front Differential Carrier Case Half |
| 38 | Front Differential Drive Pinion Gear Outer Bearing |
| 39 | Front Differential Drive Pinion Gear Outer Bearing Cup |
| 40 | Front Differential Drive Pinion Gear Oil Seal |
| 41 | Front Differential Drive Pinion Gear Deflector |
| 42 | Front Differential Drive Pinion Gear Yoke |
| 43 | Front Differential Drive Pinion Gear Yoke Washer |
| 44 | Front Differential Drive Pinion Gear Yoke Nut |
| 45 | Front Differential Carrier Bushing |
| 46 | Front Differential Inner Shaft Bearing |
| 47 | Front Drive Axle Inner Shaft |
| 48 | Front Drive Axle Inner Shaft |
| 49 | Front Axle Vent Hose |
| 50 | Front Axle Vent |
| 51 | Clamp |
| 52 | Front Differential Carrier Vent Hose Connector |
| 53 | Front Differential Carrier Oil Drain Plug |
| 54 | Front Differential Carrier Oil Drain Plug Washer |
| 55 | Front Differential Carrier Oil Fill Plug |
| 56 | Front Differential Carrier Oil Fill Plug Washer |
| 57 | Front Differential Drive Pinion Gear Bearing Spacer |
| 58 | Front Differential Drive Pinion Gear Inner Bearing Cup |
| 59 | Front Differential Drive Pinion Gear Inner Bearing |
| 60 | Front Differential Drive Pinion Gear Inner Bearing Shim |
| 61 | Front Differential Drive Pinion Gear |

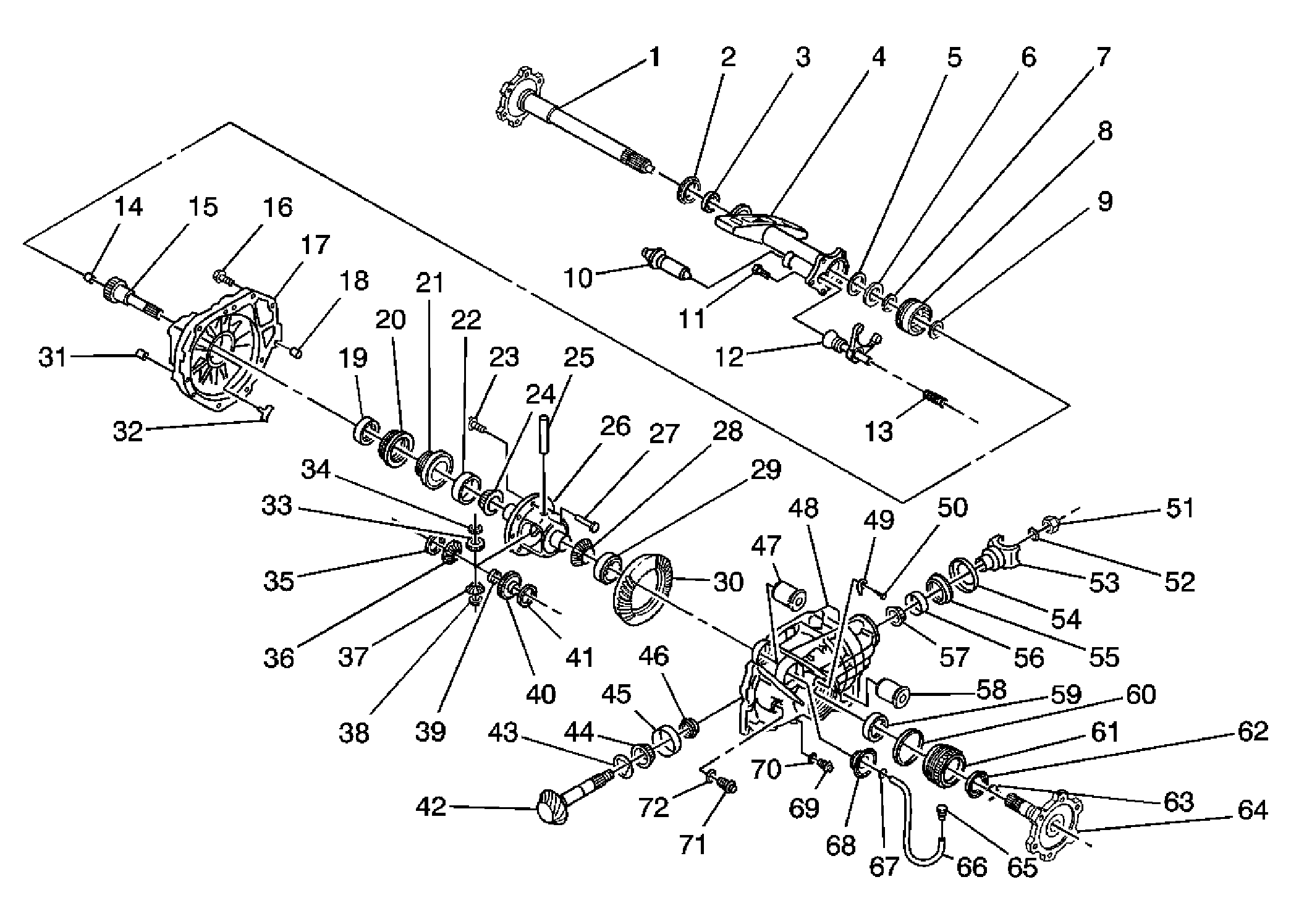

Callouts For Fig 3
| Callout | Component Name |
|---|---|
| 1 | Front Drive Axle Inner Shaft |
| 2 | Front Drive Axle Inner Shaft Seal |
| 3 | Front Drive Axle Inner Axle Shaft Bearing |
| 4 | Front Drive Axle Inner Shaft Housing |
| 5 | Front Drive Axle Clutch Gear Thrust Washer |
| 6 | Front Drive Axle Clutch Gear |
| 7 | Front Drive Axle Inner Shaft Retaining Ring |
| 8 | Front Drive Axle Clutch Sleeve |
| 9 | Front Drive Axle Clutch Shim |
| 10 | Front Drive Axle Actuator |
| 11 | Front Drive Axle Inner Shaft Housing Bolt |
| 12 | Front Drive Axle Clutch Fork Assembly |
| 13 | Front Drive Axle Clutch Fork Inner Spring |
| 14 | Front Drive Axle Clutch Shaft Bearing |
| 15 | Front Drive Axle Clutch Shaft |
| 16 | Front Differential Carrier Bolt |
| 17 | Front Differential Carrier |
| 18 | Front Differential Carrier Half Location Pin |
| 19 | Front Differential Case Bearing |
| 20 | Front Differential Bearing Adjuster Nut |
| 21 | Front Differential Bearing Adjuster Nut Sleeve |
| 22 | Front Differential Side Bearing Cup |
| 23 | Differential Ring Gear Bolt |
| 24 | Front Differential Side Bearing |
| 25 | Front Differential Pinion Gear Shaft |
| 26 | Front Differential Case |
| 27 | Differential Pinion Gear Shaft Lock Bolt |
| 28 | Differential Side Bearing |
| 29 | Differential Side Bearing Cup |
| 30 | Front Differential Ring Gear |
| 31 | Front Differential Half Carrier Location Pin |
| 32 | Front Differential Bearing Adjuster Nut Lock |
| 33 | Differential Pinion Gear |
| 34 | Differential Pinion Gear Thrust Washer |
| 35 | Differential Side Gear Thrust Washer |
| 36 | Differential Side Gear |
| 37 | Differential Pinion Gear |
| 38 | Differential Pinion Gear Thrust Washer |
| 39 | Front Differential Side Gear Spacer |
| 40 | Front Differential Side Gear |
| 41 | Front Differential Side Gear Thrust Washer |
| 42 | Front Differential Drive Pinion Gear |
| 43 | Differential Drive Pinion Gear Bearing Shim |
| 44 | Front Differential Drive Pinion Gear Inner Bearing |
| 45 | Front Differential Drive Pinion Gear Inner Bearing Cup |
| 46 | Front Differential Drive Pinion Gear Bearing Spacer |
| 47 | Front Differential Carrier Bushing |
| 48 | Front Differential Carrier |
| 49 | Front Differential Bearing Adjuster Nut Lock |
| 50 | Bolt |
| 51 | Front Differential Drive Pinion Gear Yoke Nut |
| 52 | Front Differential Drive Pinion Gear Thrust Washer |
| 53 | Front Differential Drive Pinion Gear Yoke |
| 54 | Front Differential Drive Pinion Gear Bearing Dirt Deflector |
| 55 | Front Differential Drive Pinion Gear Seal |
| 56 | Front Differential Drive Pinion Gear Outer Bearing Cup |
| 57 | Front Differential Drive Pinion Gear Outer Bearing |
| 58 | Front Differential Carrier Bushing |
| 59 | Differential Bearing |
| 60 | Front Differential Bearing Adjuster O-Ring Seal |
| 61 | Front Differential Bearing Adjuster |
| 62 | Front Drive Axle Inner Shaft Seal |
| 63 | Front Drive Axle Inner Shaft Retaining Ring |
| 64 | Front Drive Axle Inner Shaft |
| 65 | Front Differential Carrier Vent |
| 66 | Fuel and Oil Resistant Hose |
| 67 | Clamp |
| 68 | Front Differential Carrier Vent Hose Connector |
| 69 | Front Differential Carrier Oil Drain Plug |
| 70 | Front Differential Carrier Oil Drain Plug Washer |
| 71 | Front Differential Carrier Oil Fill Plug |
| 72 | Front Differential Carrier Oil Fill Plug Washer |
