Power Seat Component Views
WARNING: This page is about a different car, the 2007 GMC Sierra and 2007 Chevrolet Silverado. However, it is still accessible from the selected car via links, so may be relevant.

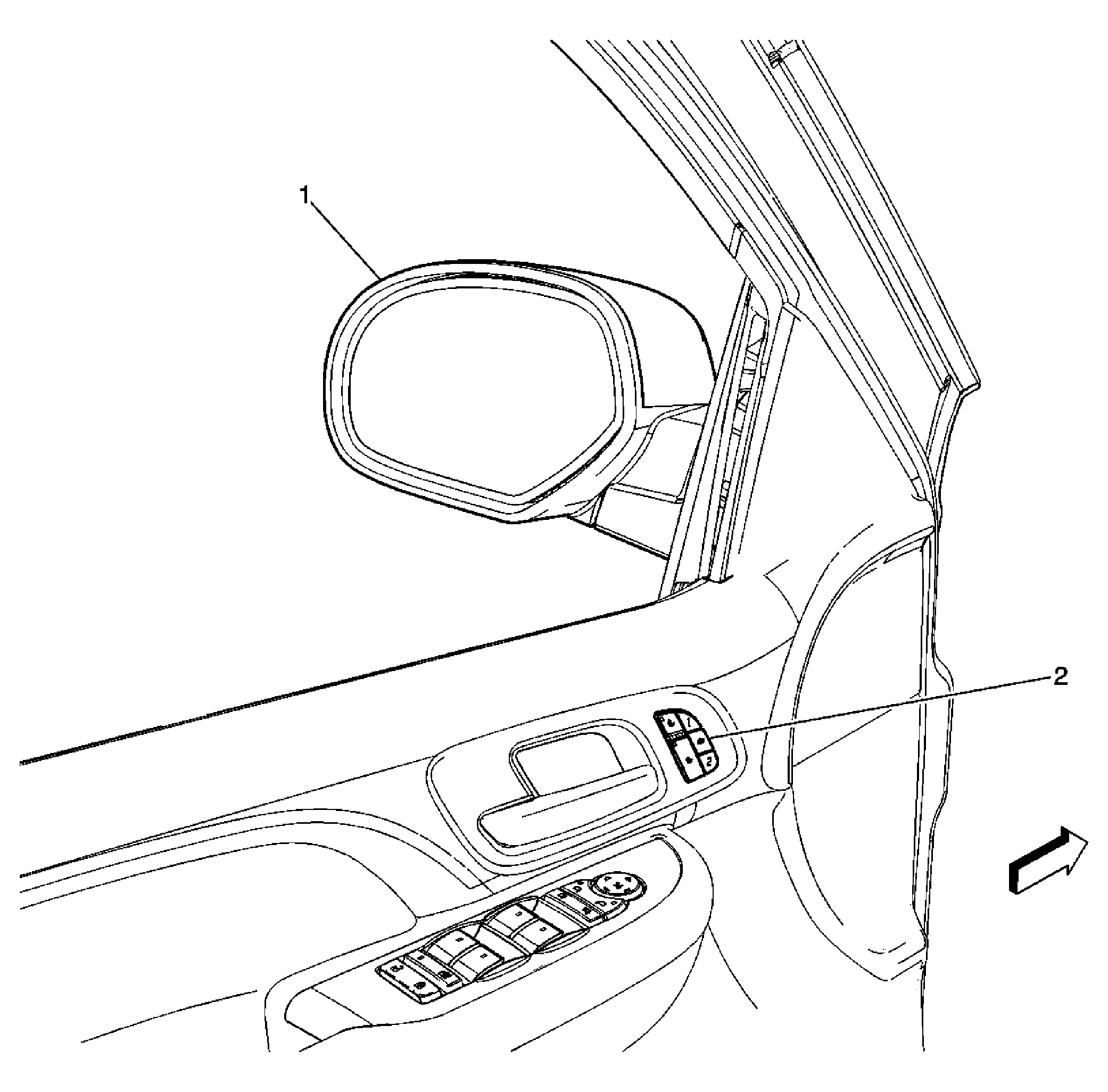

| Callout | Component Name |
|---|---|
| 1 | Outside Rearview Mirror (OSRVM) - Driver |
| 2 | Memory/Heated Seat Switch (AN3) |
| Callout | Component Name |
|---|---|
| 1 | Seat Recline Motor - Driver (AN3) |
| 2 | Seat Lumbar Vertical Motor Position Sensor - Driver (AN3) |
| 3 | Seat Lumbar Vertical Motor - Driver (AN3) |
| 4 | X324 (AN3) |
| 5 | Seat Lumbar Horizontal Motor - Driver (AN3) |
| 6 | Seat Lumbar Horizontal Motor Position Sensor - Driver (AN3) |
| 7 | Seat Recline Position Sensor - Driver (AN3) |
| 8 | Seat Lumbar Switch - Driver (AN3) |
| 9 | Seat Adjuster Switch - Driver |
| 10 | Memory Seat Module (AN3) |
| 11 | Inflatable Restraint Seat Position Sensor (SPS) - Left (10 Series) |
| 12 | Seat Adjuster Assembly - Driver |
| 13 | Seat Belt Buckle - Driver |
| Callout | Component Name |
|---|---|
| 1 | Seat Frame |
| 2 | X325 (AN3) |
| 3 | Seat Lumbar Vertical Motor - Passenger (AN3) |
| 4 | Seat Adjuster Switch - Passenger |
| 5 | Seat Lumbar Switch - Passenger (AN3) |
| 6 | Seat Belt Buckle - Passenger |
| 7 | Inflatable Restraint Passenger Presence System (PPS) Module (AL0) |
| 8 | Seat Adjuster Assembly - Passenger |
| 9 | Inflatable Restraint Passenger Presence System (PPS) Sensor (AL0) |
| 10 | Seat Recline Motor - Passenger (AN3) |
| 11 | Seat Lumbar Horizontal Motor - Passenger (AN3) |
