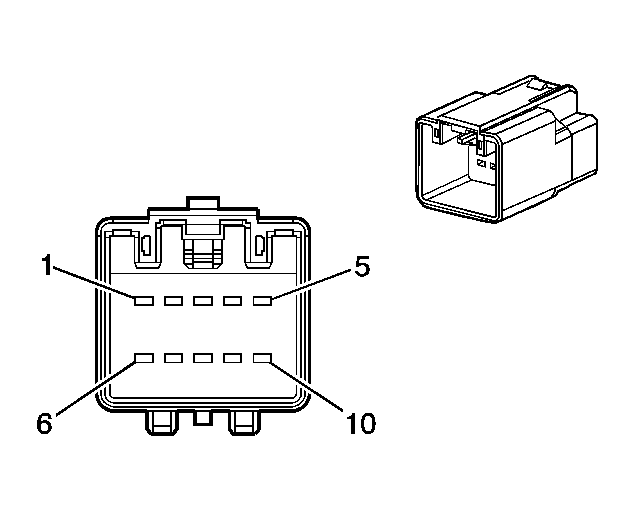

Rear Sunshade Control Module Connector End View (C3B)
Connector Part Information
- OEM: 7282-5533-40
- Service: See Catalog
- Description: 10-Way M L-GY 1.5 Series (L-GY)
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
Rear Sunshade Control Module (C3B) Connector End View
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | BK | 1050 | Ground |
| 2 | - | - | Not Used |
| 3 | BN | 41 | Ignition 3 Voltage |
| 4 | - | - | Not Used |
| 5 | L-GN | 5308 | Sunshade Switch Open Signal |
| 6 | D-BU | 440 | Battery Positive Voltage |
| 7-9 | - | - | Not Used |
| 10 | OG | 5309 | Sunshade Switch Close Signal |
