Splice Pack SP100 (K59/TT6)
Splice Pack SP100 (K59/TT6) Connector Parts Information
Connector Part Information
|
Terminal Part Information
|

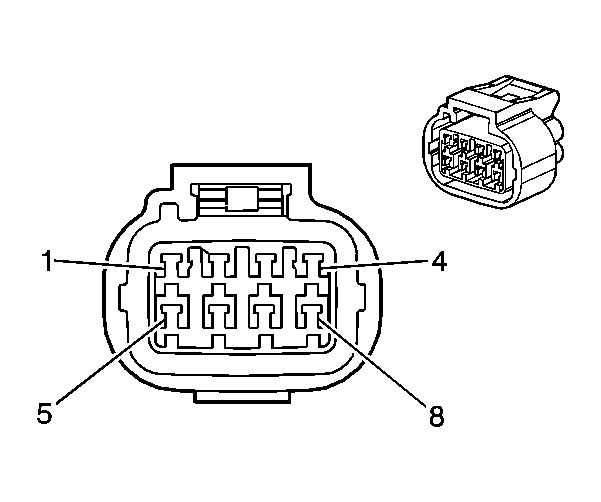

Splice Pack SP100 (K59/TT6) Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | TN/BK | 2500 | High Speed GMLAN Serial Data (+) (1) (K59) |
| 2 | - | - | Not Used |
| 3 | TN | 2501 | High Speed GMLAN Serial Data (-) (1) (TT6 w/K59 ) (TT6,TT8 w/ K59) |
| 4 | TN | 2501 | High Speed GMLAN Serial Data (-) (1) (TT6 w/K59 ) (TT6,TT8 w/ K59) |
| 5 | TN/BK | 2500 | High Speed GMLAN Serial Data (+) (1) (TT6 w/K59 ) (TT6,TT8 w/ K59) |
| 6 | TN/BK | 2500 | High Speed GMLAN Serial Data (+) (1) (TT6 w/K59 ) (TT6,TT8 w/ K59) |
| 7 | TN | 2501 | High Speed GMLAN Serial Data (-) (1) (K59) |
| 8 | - | - | Not Used |
