Wiper/Washer Component Views

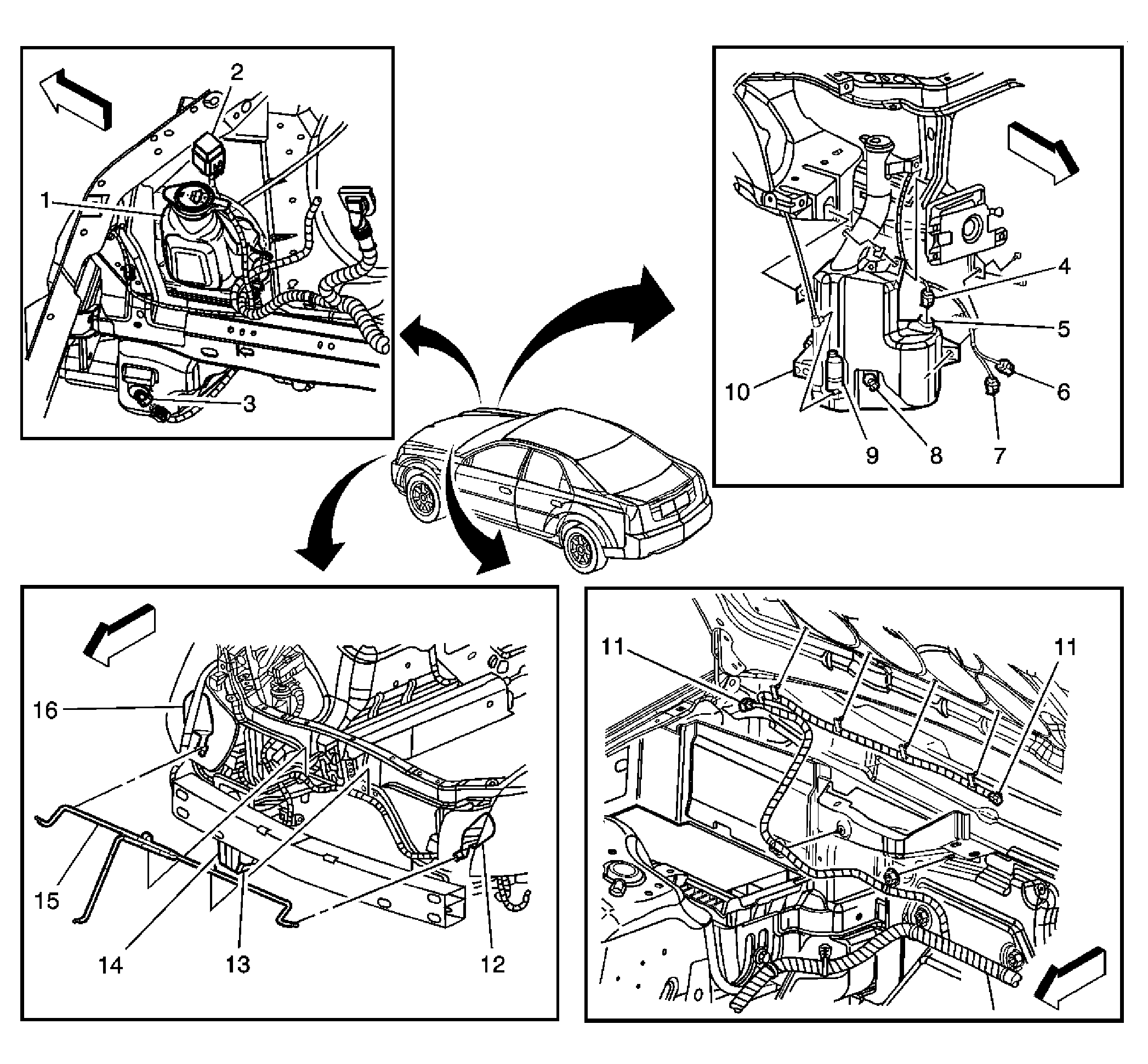

| Callout | Component Name |
|---|---|
| 1 | Washer Bottle Assembly |
| 2 | Headlamp Washer Fluid Pump Relay (CE4) |
| 3 | Washer Fluid Level Switch |
| 4 | Headlamp Washer Fluid Pump Connector (CE4) |
| 5 | Headlamp Washer Fluid Pump (CE4) |
| 6 | Washer Fluid Level Switch Connector |
| 7 | Windshield Washer Fluid Pump Connector |
| 8 | Washer Fluid Level Switch |
| 9 | Windshield Washer Fluid Pump |
| 10 | Washer Fluid Reservoir |
| 11 | Heated Washer Nozzles (XA7) |
| 12 | Headlamp Washer Nozzle - Left (CE4) |
| 13 | Headlamp Washer Fluid Pump (CE4) |
| 14 | Washer Fluid Reservoir |
| 15 | Headlamp Washer Fluid Hose |
| 16 | Headlamp Washer Nozzle - Right (CE4) |

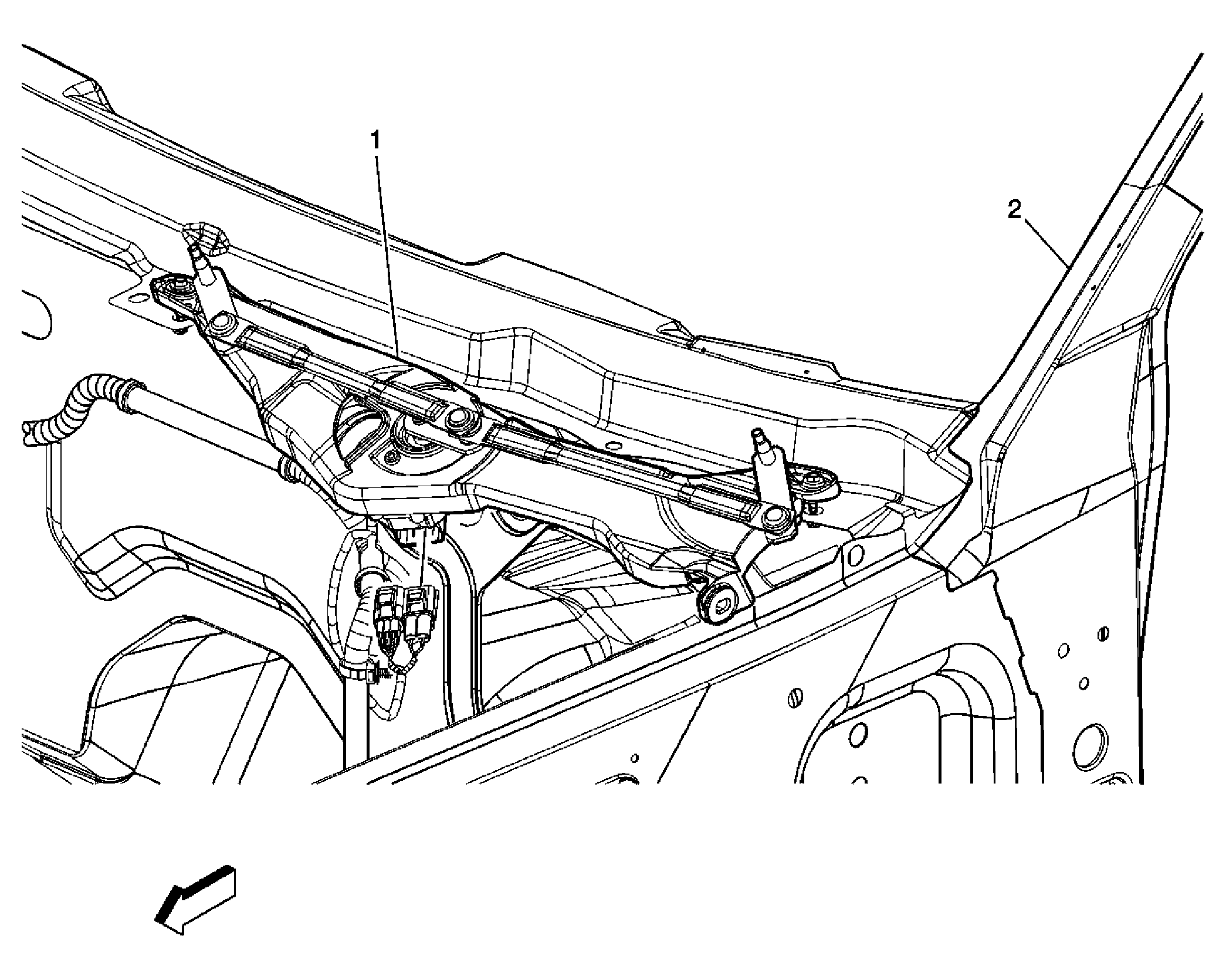

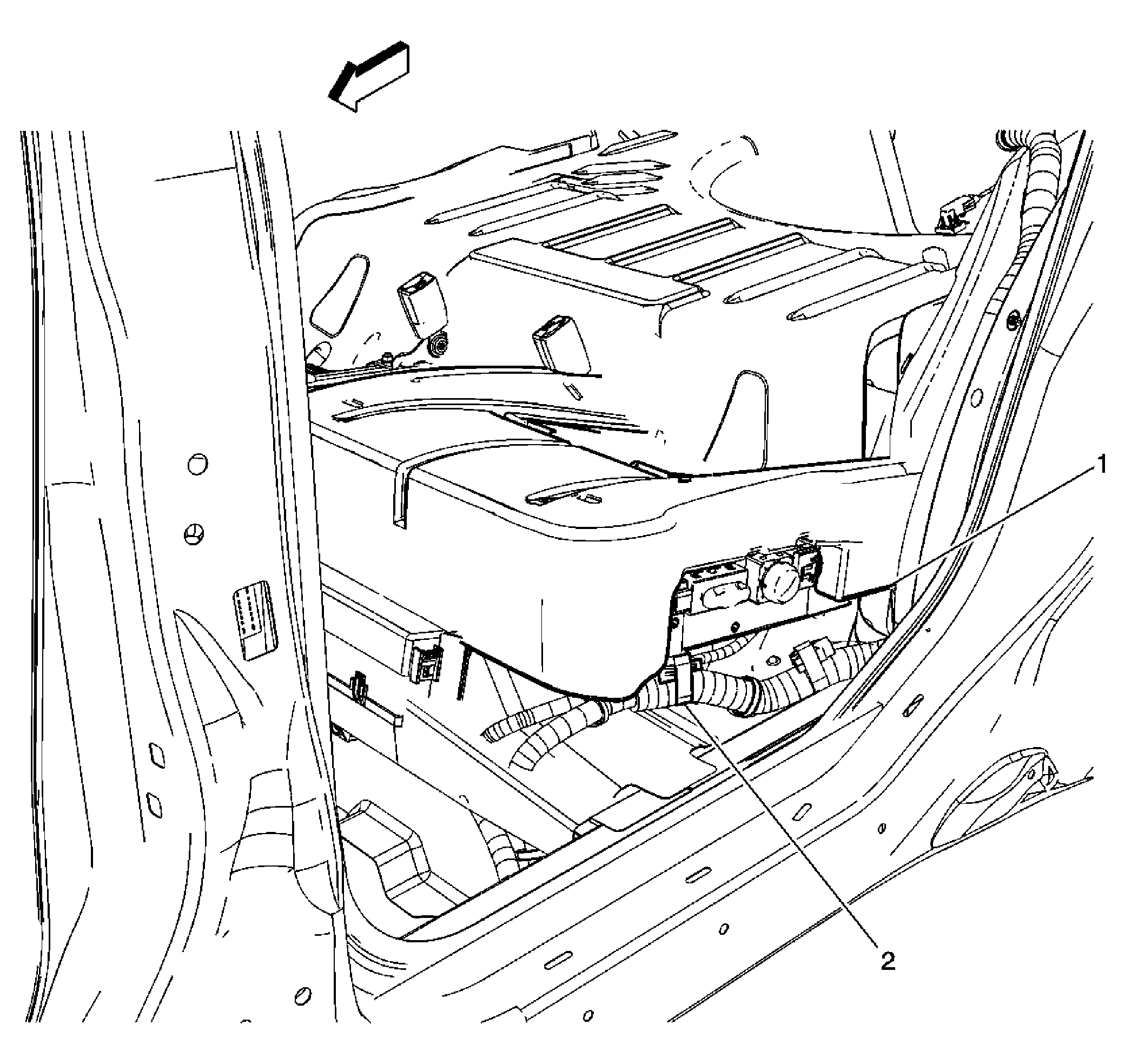

| Callout | Component Name |
|---|---|
| 1 | Windshield Wiper/Washer Module |
| 2 | A Pillar |
| Callout | Component Name |
|---|---|
| 1 | Telescoping Drive Wheel |
| 2 | Steering Angle Sensor |
| 3 | Turn Signal/Multifunction Switch |
| 4 | Windshield Wiper/Washer Switch Assembly |
| 5 | Steering Wheel Controls Seek Button (Part of the Steering Wheel Control Switch Assembly) |
| 6 | Steering Wheel Controls Volume Button (Part of the Steering Wheel Control Switch Assembly) |
| 7 | C277 |
| 8 | Horn Switch Connector |
| 9 | Heated Steering Wheel Module |
| 10 | Steering Wheel Controls Mute/Source Button (w/o NR7/N31), Heated Steering Wheel Button (NR7/N31) (Part of the Steering Wheel Control Switch Assembly) |
| 11 | Steering Wheel Controls Voice/Preset Button (Part of the Steering Wheel Control Switch Assembly) |
| 12 | Heated Steering Wheel (NR7/N31) |
| 13 | Tilt/Telescope Switch |
| 14 | Tilt Actuator |
| 15 | C202 |
| 16 | Steering Column Lock Control Module (UA2) |
| Callout | Component Name |
|---|---|
| 1 | Sunroof Switch (CF5) |
| 2 | Outside Moisture Sensor (CE1) |
| 3 | Intellabeam Sensor (TQ5) |
| 4 | Cellular Microphone (UE1) |
| 5 | OnStar® Button Assembly (UE1) |
| 6 | Inside Rearview Mirror (ISRVM) |
| Callout | Component Name |
|---|---|
| 1 | Headlamp Ballast w/ HID - Left |
| 2 | Headlamp Ballast - Right |
| 3 | Heated Washer Nozzle - Left (CE4) |
| 4 | Headlamp Low Beam - Left |
| 5 | Headlamp High Beam - Left |
| 6 | Park Lamp - Left |
| 7 | Side Marker Lamp - LF |
| 8 | Turn Signal Lamp - LF |
| 9 | Fog Lamp - LF |
| 10 | Fog Lamp - RF |
| 11 | Turn Signal Lamp - RF |
| 12 | Side Marker Lamp - RF |
| 13 | Park Lamp - Right |
| 14 | Headlamp High Beam - Right |
| 15 | Headlamp Low Beam - Right |
| 16 | Heated Washer Nozzle - Right (CE4) |
| Callout | Component Name |
|---|---|
| 1 | Rear Seat-LH Side |
| 2 | Wiper Inhibit Relay |
