Adaptive Cruise Module (ACM)

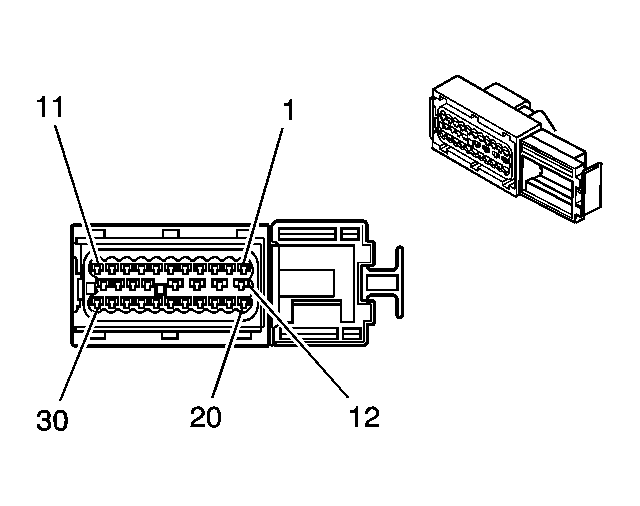

Adaptive Cruise Module (ACM) Connector Parts Identification
Connector Part Information
|
Terminal Part Information
|
Adaptive Cruise Module (ACM) Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | - | - | Not Used |
| 2 | L-GN/BK | 6432 | CAN Bus Low Serial Data |
| 3 | TN/WH | 6433 | CAN Bus High Serial Data |
| 4-7 | - | - | Not Used |
| 8 | TN | 2501 | High Speed GMLAN Serial Data Bus (-) |
| 9 | TN/WH | 2500 | High Speed GMLAN Serial Data Bus (+) |
| 10-11 | - | - | Not Used |
| 12 | BK | 750 | Ground |
| 13 | - | - | Not Used |
| 14 | PK | 1039 | Ignition 1 Voltage |
| 15 | RD/WH | 340 | Battery Positive Voltage |
| 16-22 | - | - | Not Used |
| 23 | TN | 2501 | High Speed GMLAN Serial Data Bus (-) |
| 24 | TN/WH | 2500 | High Speed GMLAN Serial Data Bus (+) |
| 25-30 | - | - | Not Used |
