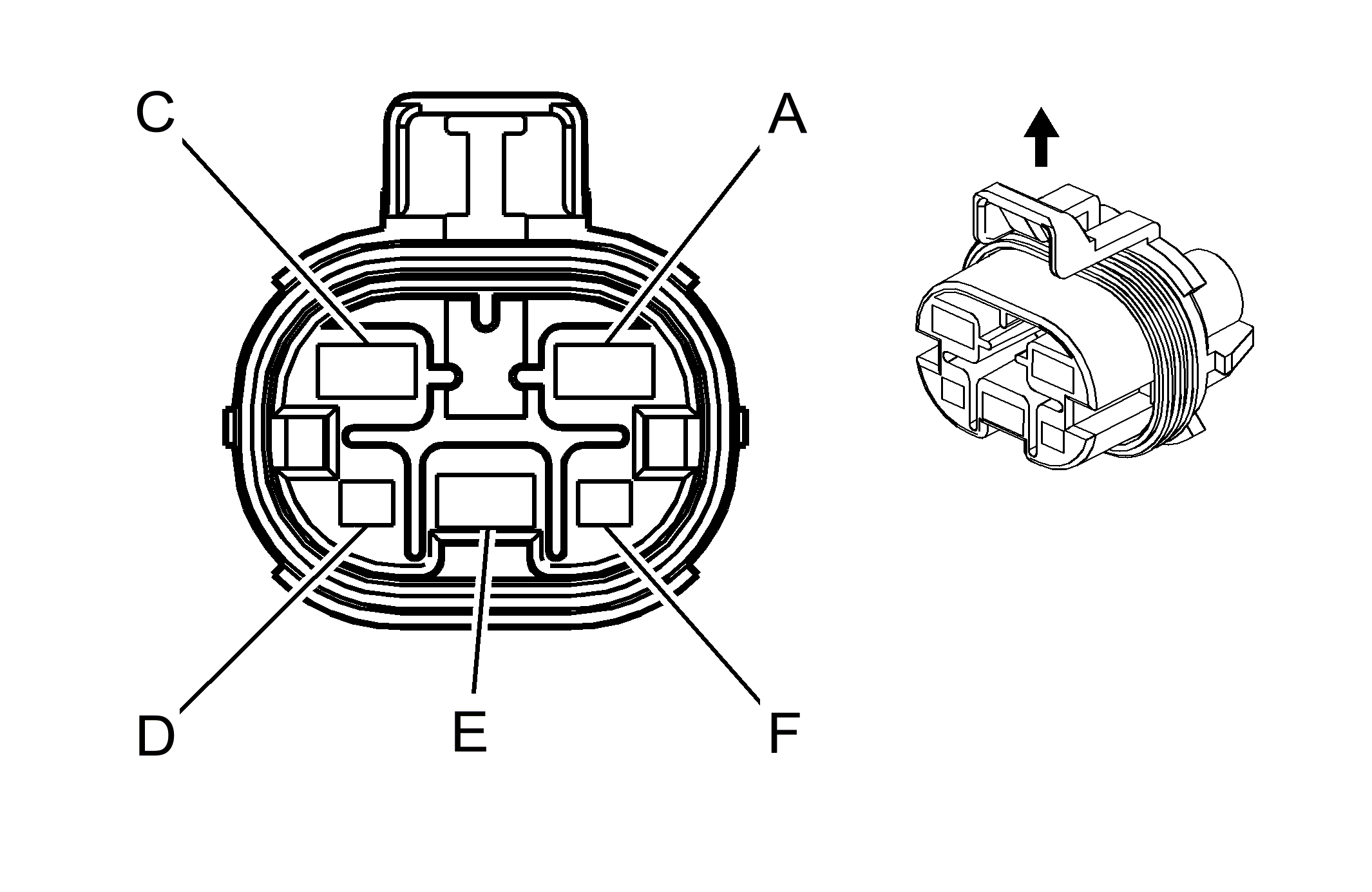

Automatic Transmission Auxiliary Fluid Pump Control Module X2 (HP2)
Courtesy of GENERAL MOTORS CORP. Automatic Transmission Auxiliary Fluid Pump Control Module X2 (HP2)
| Pin |
Wire Color |
Circuit |
Function |
| A |
5 RD/WH |
922 |
AC Voltage Phase A |
| C |
5 RD/WH |
944 |
AC Voltage Phase C |
| D |
0.8 BARE |
955 |
Drain Wire |
| E |
5 RD/WH |
933 |
AC Voltage Phase B |
| F |
- |
- |
Not Used |
Connector Part Information
- OEM: 12052287
- Service: See Catalog
- Description: 5-Way F (BK)
|
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
