Steering Column Disassembled View

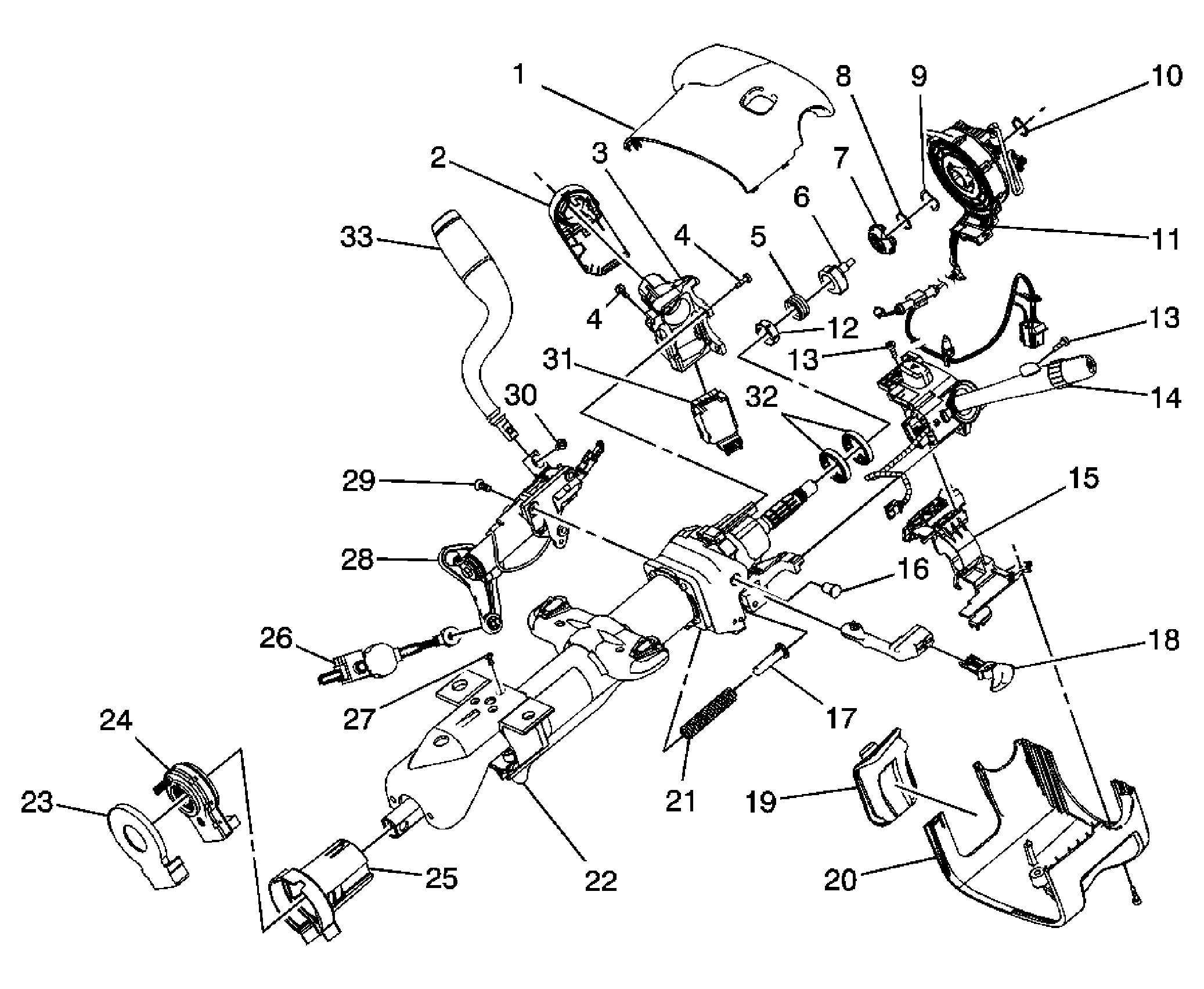

Fig 1: Steering Column Disassembled View
GM1865196Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Steering Column Shroud
2 Theft Deterrent Module
3 Ignition Lock Cylinder Case
4 Ignition Lock Cylinder Case Screw
5 Steering Shaft Upper Bearing Spring
6 Turn Signal Switch Cancel Cam
7 Turn Signal Switch Cancel Cam Position Plate
8 Steering Shaft Lock Plate Retaining Ring
9 Inflatable Restraint Steering Wheel Module Coil Wave Washer
10 Inflatable Restraint Steering Wheel Module Coil Retaining Ring
11 Inflatable Restraint Steering Wheel Module Coil
12 Steering Shaft Upper Bearing Race Seat
13 Turn Signal Multifunction Switch Bolt
14 Turn Signal Multifunction Switch
15 Ignition Lock Cylinder Case Bracket
16 Steering Column Pivot Pin
17 Spring Guide
18 Tilt Lever
19 Shift Lever Seal
20 Steering Column Shroud
21 Tilt Spring
22 Steering Column
23 Steering Wheel Position Sensor Retaining Clip
24 Steering Wheel Position Sensor
25 Steering Shaft Lower Bearing
26 Automatic Transmission Shift Lock Actuator
27 Steering Column Bracket Screw
28 Automatic Transmission Control
29 Automatic Transmission Control Bolt
30 Shift Lever Bolt
31 Ignition/Start Switch
32 Steering Shaft Upper Bearing
33 Shift Lever
