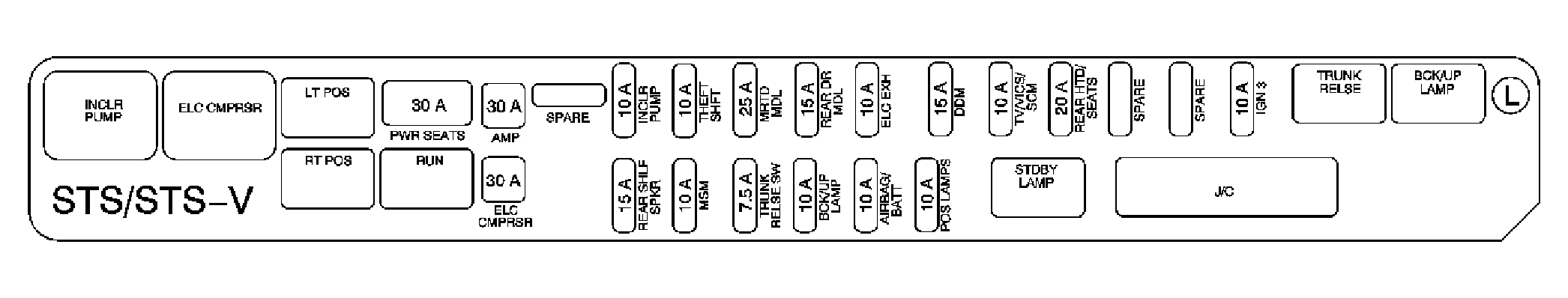

Fuse Block - Left Rear Label
Fuse Block - Left Rear Label Usage
| Device | Rating | Description |
|---|---|---|
| AIRBAG/BATT Fuse | 10A | Inflatable Restraint Sensing and Diagnostic Module (SDM) |
| AMP Fuse | 30a | Audio Amplifier |
| BCK/UP LAMP Fuse | 10A | BCK/UP LAMP Relay |
| DDM Fuse | 15A | Driver Door Module (DDM), Speaker - Left Front Door Subwoofer |
| ELC CMPRSR Fuse | 30A | ELC CMPRSR Relay |
| ELC EXH Fuse | 10A | Automatic Level Control (ALC) Compressor |
| IGN 3 Fuse | 10A | Active Brake Control Module, Active Front Steering Module (AFSM), Automatic Transmission Shift Lever Assembly, Climate Control Seat Module - Passenger, Seat Belt Retractor - Left Rear, Seat Belt Retractor - Right Rear, Steering Angle Sensor, Yaw and Lateral Accelerometer Sensor |
| INCLR PUMP Fuse | 10A | INCLR PUMP Relay |
| MRTD MDL Fuse | 25A | Electronic Suspension Control (ESC) Module |
| MSM Fuse | 10A | Cooled Seat Blower Motor - Driver Back, Cooled Seat Blower Motor - Driver Cushion, Lumbar Adjuster Switch - Driver, Memory Seat Module (MSM), Seat Adjuster Switch - Driver |
| POS LAMPS Fuse | 10A | LT POS Relay |
| REAR DR MDL Fuse | 15A | Left Rear Door Module (LRDM), Right Rear Door Module (RRDM) |
| REAR HTD/SEATS Fuse | 20A | Heated Seat Module - Rear |
| REAR SHLF SPKR Fuse | 15A | Speaker - Rear Subwoofer |
| THEFT SHFT Fuse | 10A | Automatic Transmission Shift Lever Assembly, Inclination Sensor, Intrusion Sensor, Theft Deterrent Alarm |
| TRUNK RELSE SW Fuse | 7.5A | TRUNK RELSE Relay |
| TV/VICS/AFS/SCM Fuse | 10A | Active Brake Control Module, Traffic Information Receiver, TV Antenna Module |
| PWR SEATS Circuit Breaker | 30A | Lumbar Adjuster Switch - Passenger, Memory Seat Module (MSM), Seat Adjuster Switch - Passenger |
| BCK/UP LAMP Relay | - | Back Up Lamp - Left Rear, Back Up Lamp - Right Rear, Inside Rearview Mirror, Rear Object Sensor Control Module |
| ELC CMPRSR Relay | - | Automatic Level Control (ALC) Compressor |
| INCLR PUMP Relay | - | Charge Air Cooler (CAC) Coolant Pump, Engine Control Module (ECM) |
| LT POS Relay | - | Left Headlamp Assembly, Left Tail Lamp Assembly, Side Marker Lamp - Left |
| RT POS Relay | - | Right Headlamp Assembly, Right Tail Lamp Assembly, Side Marker Lamp - Right |
| RUN Relay | - | IGN 3 Fuse, REAR HTD/SEATS Fuse |
| STDBY LAMP Relay | - | LT POS Relay, RT POS Relay |
| TRUNK RELSE Relay | - | Rear Compartment Lid Release Actuator |
