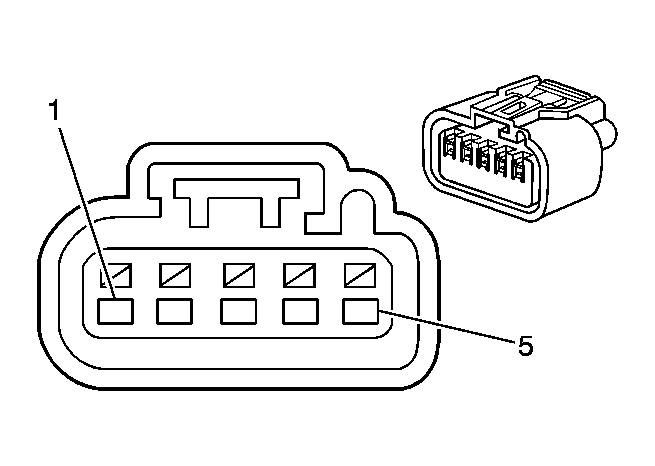

Forward Looking Sensor (FLS)
Courtesy of GENERAL MOTORS CORP. Forward Looking Sensor (FLS)
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.5 PK |
1239 |
Ignition 1 Voltage |
| 2 |
0.5 BK |
1250 |
Ground |
| 3 |
0.35 L-GN/BK |
6432 |
CAN Bus (-) |
| 4 |
0.35 TN/WH |
6433 |
CAN Bus (+) |
| 5 |
0.5 RD/WH |
340 |
Battery Positive Voltage |
Connector Part Information
- OEM: 15394587
- Service: 88988933
- Description: 5-Way F 040 Series Sealed (BK)
|
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
