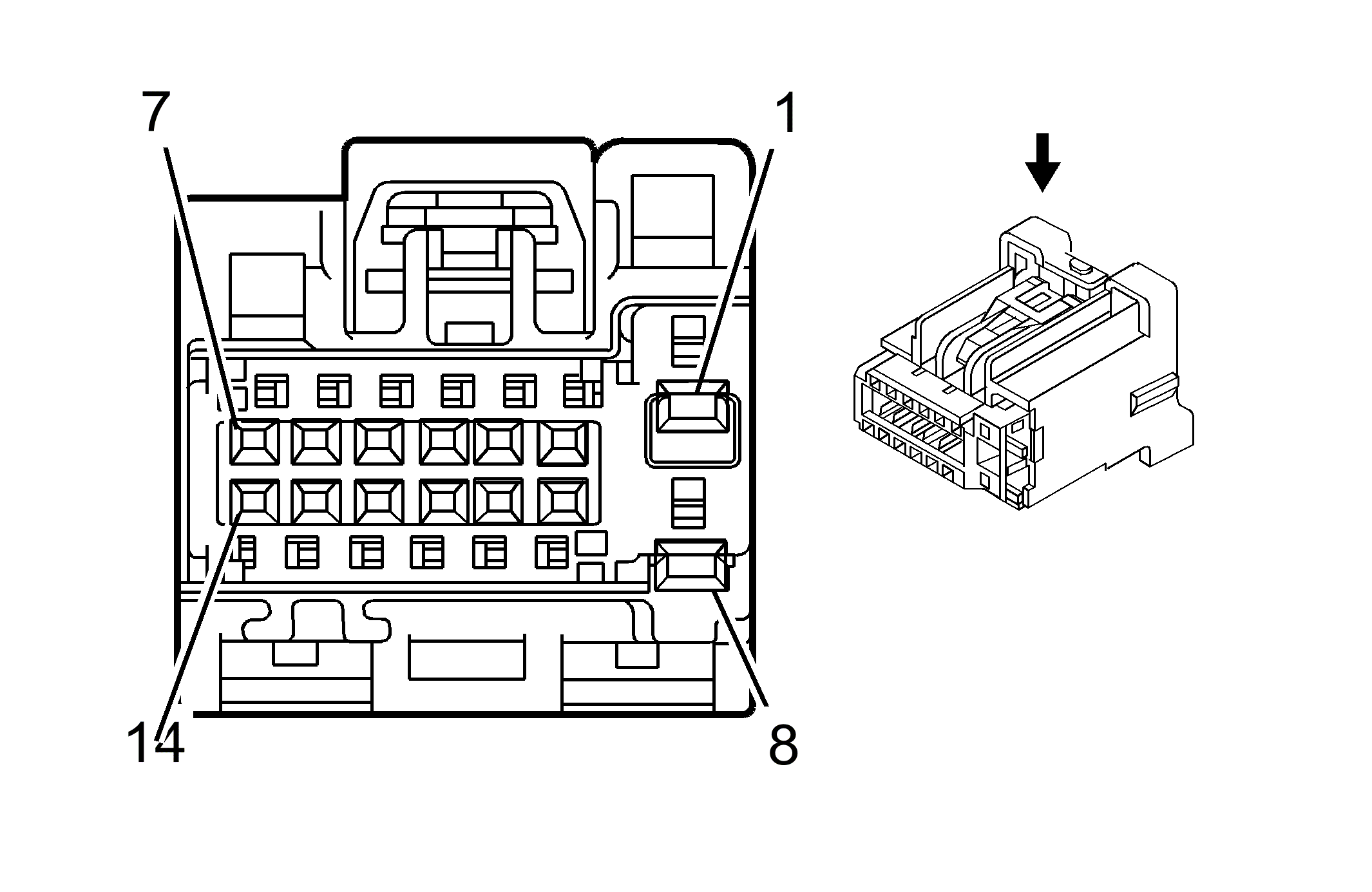

Radio X1
WARNING: This page is about a different car, the 2011 GMC Acadia, 2011 Chevrolet Traverse, and 2011 Buick Enclave. However, it is still accessible from the selected car via links, so may be relevant.
Radio X1
| Pin | Wire | Circuit | Function |
|---|---|---|---|
| 1 | 1 RD/WH | 4240 | Battery Positive Voltage |
| 2 | 0.5 TN | 201 | Left Front Speaker Output (+) (UQF) |
| 0.5 TN/BK | 511 | Left Front Low Level Audio Signal (+) (UQA or UQS) | |
| 3 | 0.5 L-GN | 200 | Right Front Speaker Output (+) (UQF) |
| 0.5 L-GN/WH | 512 | Right Front Low Level Audio Signal (+) (UQA or UQS) | |
| 4 | 0.35 PK | 5149 | Voice Recognition Audio Signal (UE1 with U4H or UUM) |
| 5 | 0.35 PK/BK | 5152 | Low Reference (UE1 with U4H or UUM) |
| 6 | 0.35 WH | 7066 | Entertainment Remote Enable Signal |
| 7 | 0.35 PU/WH | 1382 | LED Dimming Signal |
| 8 | 1 BK/WH | 351 | Ground |
| 9 | 0.5 GY | 118 | Left Front Speaker Output (-) (UQF) |
| 0.5 D-GN | 1947 | Left Front Low Level Audio Signal (-) (UQA or UQS) | |
| 10 | 0.5 D-GN | 117 | Right Front Speaker Output (-) (UQF) |
| 0.5 L-GN | 1948 | Right Front Low Level Audio Signal (-) (UQA or UQS) | |
| 11 | 0.35 BARE | 1573 | Drain Wire (UQA or UQS) |
| 12 | - | - | Not Used |
| 13 | 0.35 D-GN | 5060 | Low Speed GMLAN Serial Data |
| 14 | - | - | Not Used |
Connector Part Information
|
Terminal Part Information
|
