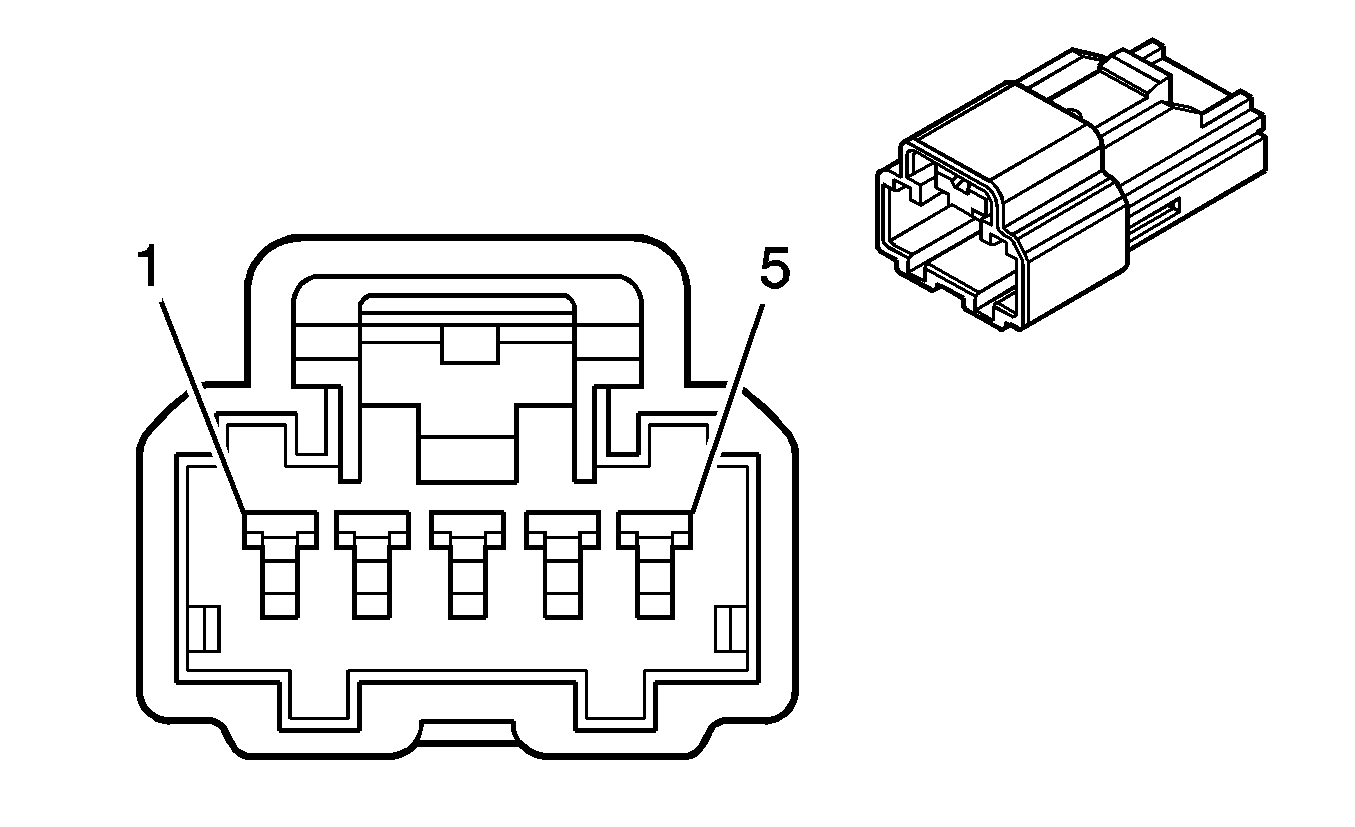

Turn Signal/Multifunction Switch X1
Courtesy of GENERAL MOTORS CORP. Turn Signal/Multifunction Switch X1
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.35 PK |
1039 |
Auxiliary Power Relay Coil Supply Voltage |
| 2 |
0.35 YE |
1977 |
Rear Fog Lamps Switch Signal (Europe) |
| 3 |
0.35 BK |
1450 |
Ground |
| 4 |
0.35 OG |
192 |
Front Fog Lamp Switch Signal |
| 5 |
0.35 GY |
1884 |
Cruise Control Set/Coast and Resume/Accelerate Switch Signal |
Connector Part Information
- OEM: 15418023
- Service: See Catalog
- Description: 5-Way F (BK)
|
Terminal Part Information
- Terminal/Tray: SHCMW-A03T-040/20
- Core/Insulation Crimp: J/J
- Release Tool/Test Probe: 12094429/J-35616-13 (BU)
|
