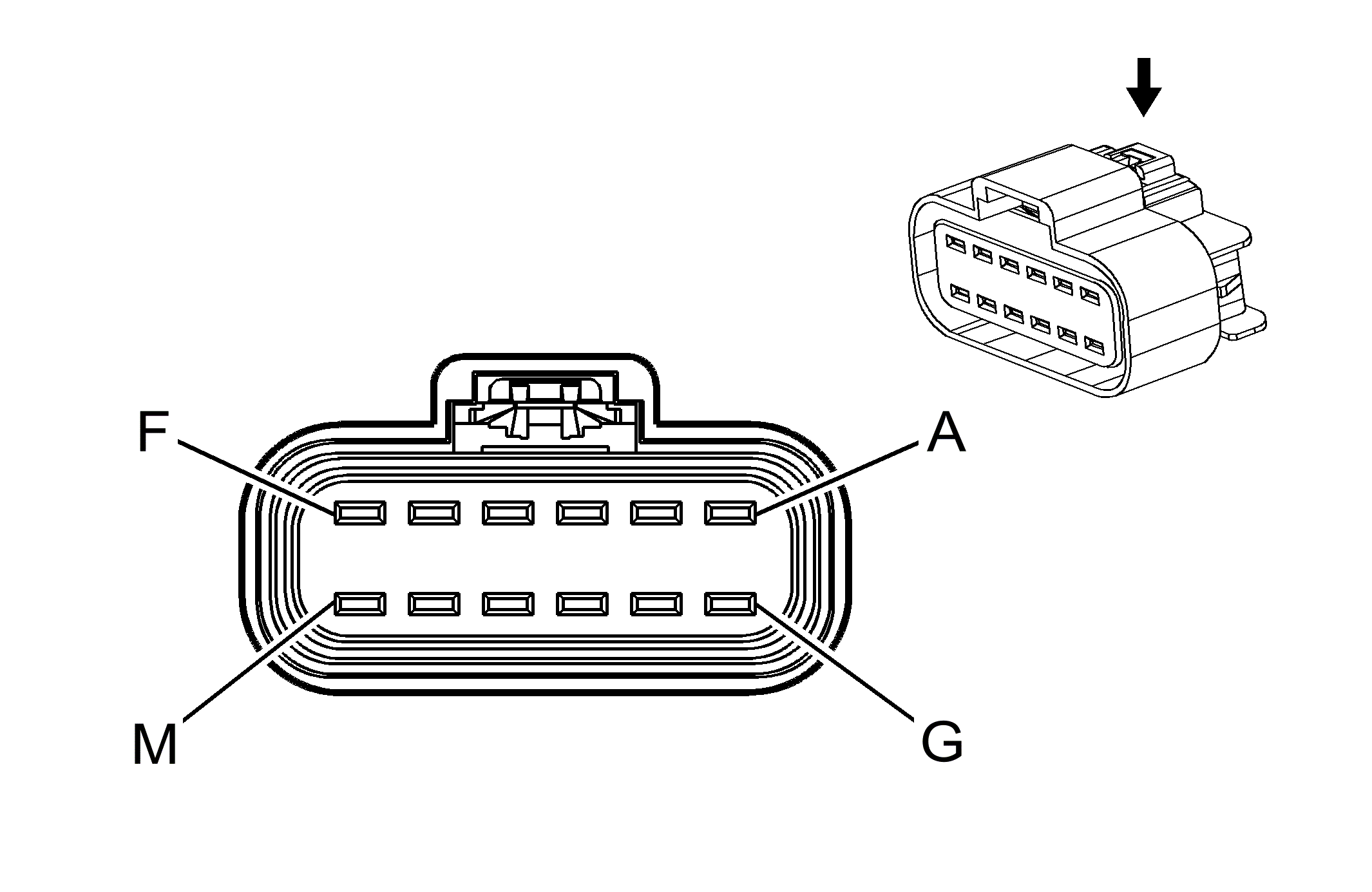

Assist Step Control Module X2 (BRS)
Courtesy of GENERAL MOTORS CORP. Assist Step Control Module X2 (BRS)
| Pin |
Wire |
Circuit |
Function |
| A |
0.5 PK |
7468 |
10-Volt Reference |
| B |
0.5 L-GN |
7464 |
10-Volt Referencee |
| C |
0.5 YE |
7467 |
Running Board Motor Hall Sensor Left Signal |
| D |
0.5 PU |
7465 |
Running Board Motor Hall Sensor Right Signal |
| E |
0.5 TN |
7466 |
Low Reference |
| F |
0.5 YE/BK |
7463 |
Low Reference |
| G |
- |
- |
Not Used |
| H |
0.5 D-GN |
5060 |
Low Speed GMLAN Serial Data |
| J |
0.5 D-GN |
5060 |
Low Speed GMLAN Serial Data (UFT, except HP2) |
| K |
0.5 TN/WH |
7462 |
Running Board Disable Signal |
| L-M |
- |
- |
Not Used |
Connector Part Information
- Harness Type: Chassis
- OEM Connector: 13530777
- Service Connector: 13504588
- Description: 12-Way F GT 150 Series, Sealed (BK)
|
Terminal Part Information
- Terminal/Tray: 15304719/19
- Core/Insulation Crimp: E/5
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
|
