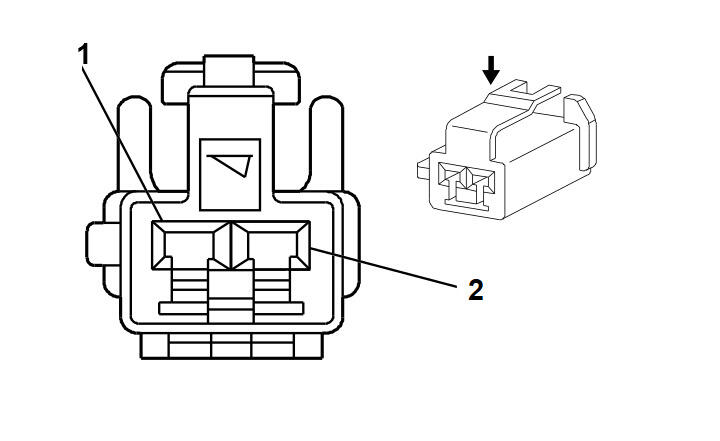

Air Temperature Sensor - Inside Connector End View
Courtesy of GENERAL MOTORS CORP. Air Temperature Sensor - Inside
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.35 D-GN |
734 |
Air Temperature Sensor - Inside Signal |
| 2 |
0.35 YE |
61 |
Low Reference |
Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 7283-6160
- Service Connector: Pending
- Description: 2-Way F 090 Series (NA)
|
Terminal Part Information
- Terminated Lead: Pending
- Release Tool: J-38125-553
- Diagnostic Test Probe: J-35616-18 (BK)
- Terminal/Tray: 7116-4020/11
- Core/Insulation Crimp: E/C
|
