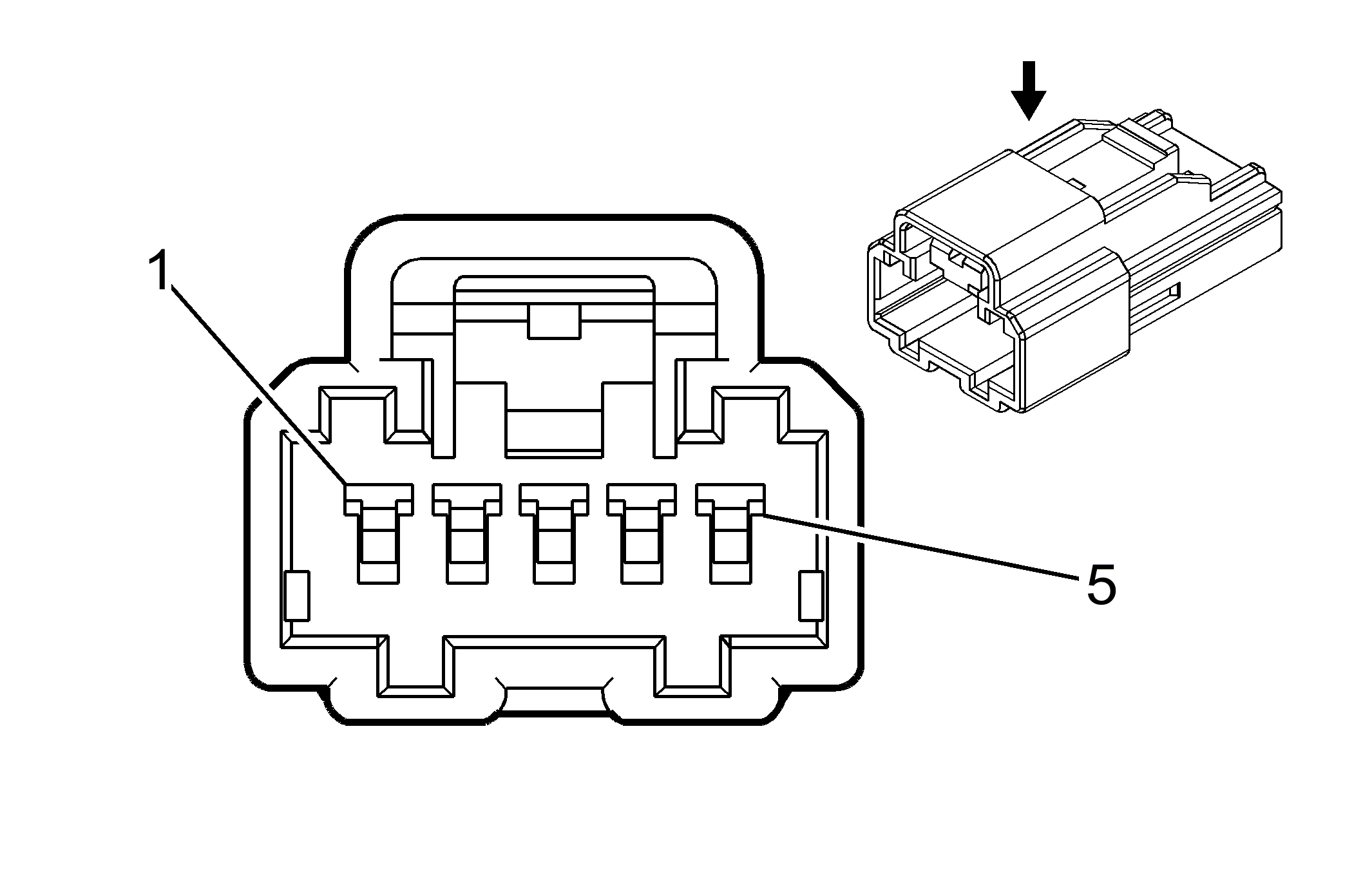

Turn Signal/Multifunction Switch X2
Courtesy of GENERAL MOTORS COMPANY Turn Signal/Multifunction Switch X2
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.35 PU |
1375 |
Remote Radio Control Head Accessory Supply Voltage |
| 2 |
0.35 L-BU |
187 |
Rear Fog Lamp Switch Signal |
| 3 |
0.35 BK |
350 |
Ground |
| 4 |
0.35 OG |
192 |
Front Fog Lamp Switch Signal |
| 5 |
0.35 GY |
1884 |
Cruise Control Set/Coast/Resume/Accelerate Switch Signal |
Connector Part Information
- Harness Type: Steering Column
- OEM Connector: HCMWSB-05-K
- Service Connector: Service by Harness- See Part Catalog
- Description: 5-Way M HCM-W Series (BK)
|
Terminal Part Information
- Terminated Lead: Pending
- Release Tool: J-38125-12A
- Diagnostic Test Probe: J-35616-17 (L-GN)
- Terminal/Tray: SHCMW-A03T-040/20
- Core/Insulation Crimp: J/J
|
