Tire Pressure Module (UH3)

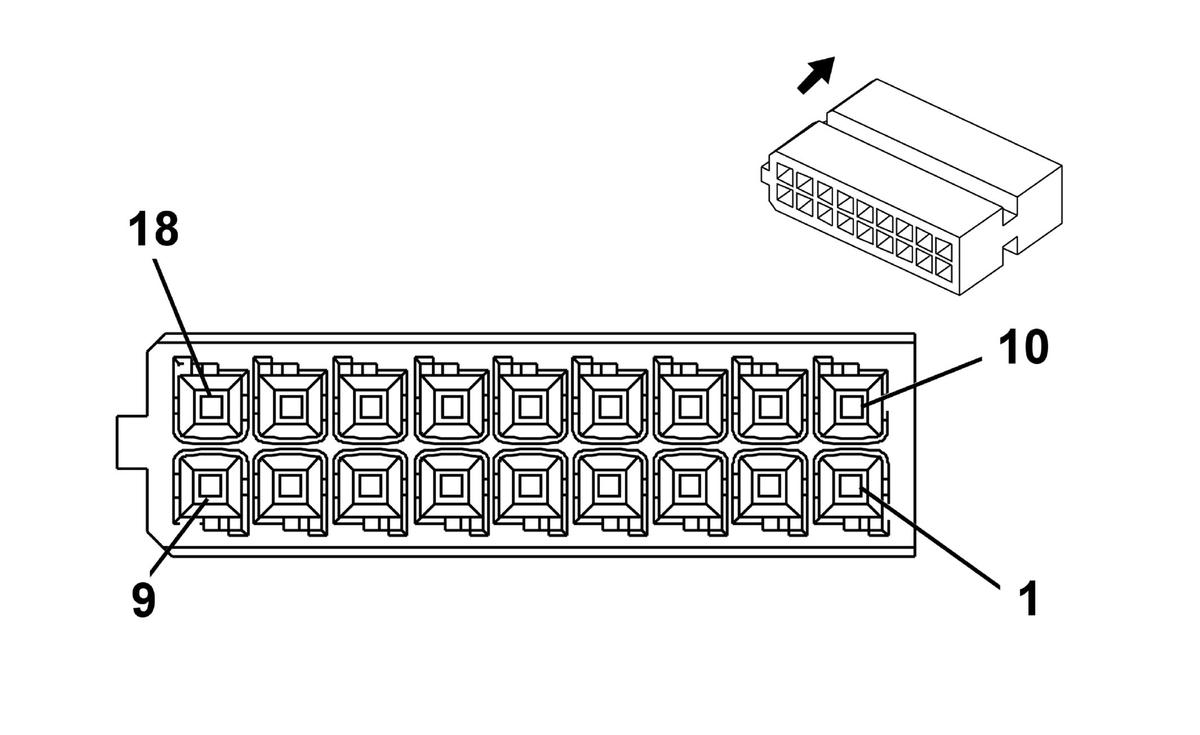

Courtesy of GENERAL MOTORS COMPANY Tire Pressure Module (UH3)
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.35 YE |
243 |
Run/Crank Ignition 1 Voltage |
| 2 |
0.35 L-BU/BK |
5732 |
Tire Pressure Receiver Supply Voltage |
| 3-4 |
- |
- |
Not Used |
| 5 |
0.35 L-BU/BK |
5732 |
Tire Pressure Receiver Supply Voltage |
| 6-9 |
- |
- |
Not Used |
| 10 |
0.35 BK |
1050 |
Ground |
| 11 |
0.35 GY |
5733 |
Left Front Tire Pressure Receiver Signal |
| 12 |
0.35 L-GN/BK |
5731 |
Low Reference |
| 13 |
0.35 OG |
5734 |
Right Front Tire Pressure Receiver Signal |
| 14 |
- |
- |
Not Used |
| 15 |
0.35 PU |
5735 |
Right Rear Tire Pressure Receiver Signal |
| 16 |
- |
- |
Not Used |
| 17 |
0.35 YE |
5736 |
Left Rear Tire Pressure Receiver Signal |
| 18 |
0.35 L-GN/BK |
5731 |
Low Reference |
Connector Part Information
- Harness Type: Body
- OEM Connector: 962108-2
- Service Connector: 12162954
- Description: 18-Way F MQS 64 Series (BK)
|
Terminal Part Information
- Terminated Lead: Pending
- Release Tool: J-38125-12A
- Diagnostic Test Probe: J-35616-64B (L-BU)
- Terminal/Tray: 928999-5/15
- Core/Insulation Crimp: H/H
|
