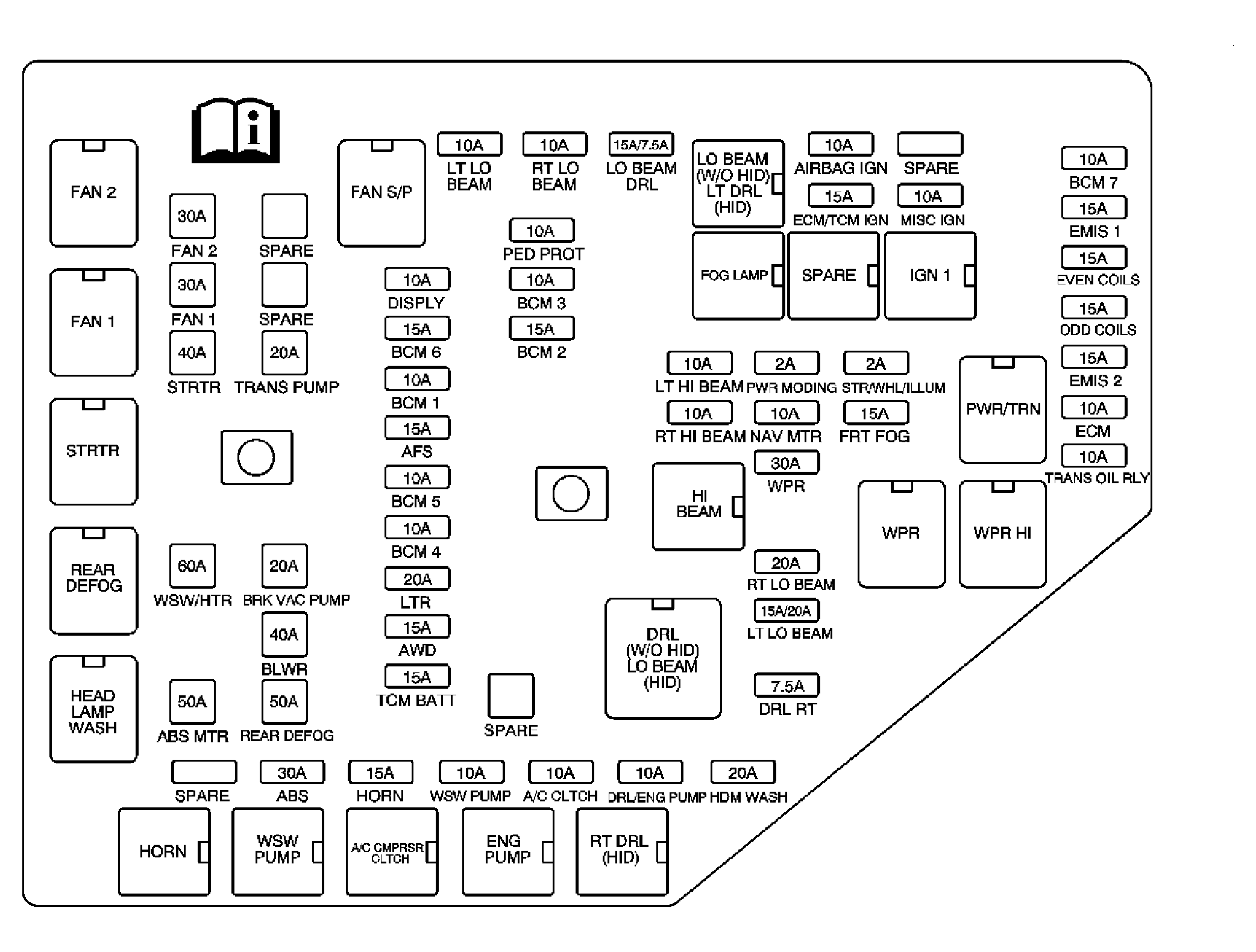

Fuse Block - Underhood Label
WARNING: This page is about a different car, the 2008 Cadillac CTS. However, it is still accessible from the selected car via links, so may be relevant.
Fuse Block - Underhood Label Usage
| Device | Rating | Description |
|---|---|---|
| A/C CLTCH Fuse | 10A | A/C CMPRSR CLTCH Relay |
| ABS Fuse | 30A | Electronic Brake Control Module |
| ABS MTR Fuse | 50A | Electronic Brake Control Module |
| AFS Fuse | 15A | Headlamp Module |
| AIRBAG IGN Fuse | 10A | Inflatable Restraint Sensing and Diagnostic Module, Instrument Panel Cluster (IPC) |
| AWD Fuse | 15A | Transfer Case Control Module |
| BCM 1 Fuse | 10A | Body Control Module (BCM) |
| BCM 2 Fuse | 15A | Body Control Module (BCM) |
| BCM 3 Fuse | 10A | Body Control Module (BCM) |
| BCM 4 Fuse | 10A | Body Control Module (BCM) |
| BCM 5 Fuse | 10A | Body Control Module (BCM) |
| BCM 6 Fuse | 15A | Body Control Module (BCM) |
| BCM 7 Fuse | 10A | Body Control Module (BCM) |
| BLWR Fuse | 40A | Blower Motor Control Processor |
| BRK VAC PUMP Fuse | 20A | Vacuum Pump Relay |
| DISPLY Fuse | 10A | Instrument Panel Cluster (IPC) |
| DRL RT Fuse | 7.5A | Daytime Running Lamp (DRL) Left, Daytime Running Lamp (DRL) Right |
| DRL/ENG PUMP Fuse | 10A | RT DRL (HID) Relay, AFTER BOIL Relay |
| ECM Fuse | 10A | Engine Control Module (ECM) |
| ECM/TCM IGN Fuse | 15A | Engine Control Module (ECM), Automatic Transmission, Transfer Case Control Module, Mass Air Flow (MAF)/Intake Air Temperature (IAT) Sensor |
| EMIS 1 Fuse | 15A | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1, Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1, Evaporative Emission (EVAP) Canister Purge Solenoid Valve, Intake Manifold Tuning (IMT) Solenoid Valve, Camshaft Position (CMP) Actuator Solenoid - Intake Bank 1, Camshaft Position (CMP) Actuator Solenoid - Intake Bank 2, Camshaft Position (CMP) Actuator Solenoid - Exhaust Bank 1, Camshaft Position (CMP) Actuator Solenoid - Exhaust Bank 2 |
| EMIS 2 Fuse | 15A | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2, Heated Oxygen Sensor (HO2S) Bank 2 Sensor 2, Vehicle Speed Sensor |
| EVEN COILS Fuse | 15A | Fuel Injector 2, 4, 6, Ignition Coil 2, 4, 6 |
| FAN 1 Fuse | 30A | FAN 1 Relay |
| FAN 2 Fuse | 30A | FAN 2 Relay |
| FRT FOG Fuse | 15A | Fog Lamp - Left Front, Fog Lamp - Right Front |
| HDM WASH Fuse | 20A | HEAD LAMP WASH Relay |
| HORN Fuse | 15A | HORN Relay |
| LO BEAM DRL Fuse | 15A/7.5A | Daytime Running Lamp (DRL) - Left, Daytime Running Lamp (DRL) - Right |
| LT HI BEAM Fuse | 10A | Headlamp - Left High Beam, Headlamp - Left High Beam Solenoid |
| LT LO BEAM Fuse | 10A | Headlamp - Left Low Beam |
| LT LO BEAM Fuse | 15A/20A | Headlamp Ballast - Left |
| LTR Fuse | 20A | Cigar Lighter |
| MISC IGN Fuse | 10A | Tire Pressure Monitor (TPM) Module |
| NAV MTR Fuse | 10A | Radio/HVAC Display |
| ODD COILS Fuse | 15A | Fuel Injector 1, 3, 5, Ignition Coil 1, 3, 5 |
| PED PROT Fuse | 10A | Pedestrian Impact Detection Module |
| PWR MODING Fuse | 2A | Ignition Switch, Theft Deterrent Control Module |
| REAR DEFOG Fuse | 50A | REAR DEFOG Relay |
| RT HI BEAM Fuse | 10A | Headlamp - Right High Beam, Headlamp - Right High Beam Solenoid |
| RT LO BEAM Fuse | 10A | Headlamp - Right Low Beam |
| RT LO BEAM Fuse | 20A | Headlamp Ballast - Right |
| SPARE Fuse | - | Not Used |
| SPARE Fuse | - | Not Used |
| SPARE Fuse | - | Not Used |
| SPARE Fuse | - | Not Used |
| SPARE Fuse | - | Not Used |
| STR/WHL/ILLUM Fuse | 2A | Inflatable Restraint Steering Wheel Module Coil |
| STRTR Fuse | 40A | STRTR Relay |
| TCM BATT Fuse | 15A | Automatic Transmission |
| TRANS OIL RLY Fuse | 10A | Not Used |
| TRANS PUMP Fuse | 20A | Not Used |
| WPR Fuse | 30A | WPR HI Relay, WPR Relay |
| WSW PUMP Fuse | 10A | WSW PUMP Relay |
| WSW/HTR Fuse | 60A | Windshield Heated Washer Fluid Module (XA7) |
| A/C CMPRSR CLTCH Relay | - | A/C Compressor Clutch |
| DRL (W/O HID) LO BEAM (HID) Relay | - | LT LO BEAM Fuse, RT LO BEAM Fuse |
| ENG PUMP Relay | - | LLT Engine |
| FAN 1 Relay | - | Cooling Fan - Right |
| FAN 2 Relay | - | Cooling Fan - Left |
| FAN S/P Relay | - | Cooling Fan - Right |
| FOG LAMP Relay | - | FRT FOG Fuse |
| HEAD LAMP WASH Relay | - | Headlamp Washer Fluid Pump (CE4) |
| HI BEAM Relay | - | LT HI BEAM Fuse, RT HI BEAM Fuse |
| HORN Relay | - | Horn Assembly |
| IGN 1 Relay | - | MISC IGN Fuse, TRANS Fuse, IGN Fuse |
| LO BEAM (W/O HID) LT DRL (HID) Relay | - | LO BEAM DRL Fuse, LT LO BEAM Fuse, RT LO BEAM Fuse |
| PWR/TRN Relay | - | EMIS 1, EMIS 2 Fuse, ECM Fuse, EVEN COILS Fuse, ODD COILS Fuse |
| REAR DEFOG Relay | - | Rear Window Defogger |
| RT DRL (HID) Relay | - | DRL RT Fuse |
| SPARE Relay | - | Not Used |
| STRTR Relay | - | Starter Motor |
| WPR Relay | - | WPR HI Relay |
| WPR HI Relay | - | Windshield Wiper Motor |
| WSW PUMP Relay | - | Windshield Washer Fluid Pump |
