Ignition Switch C1
WARNING: This page is about a different car, the 2004 Chevrolet Corvette. However, it is still accessible from the selected car via links, so may be relevant.

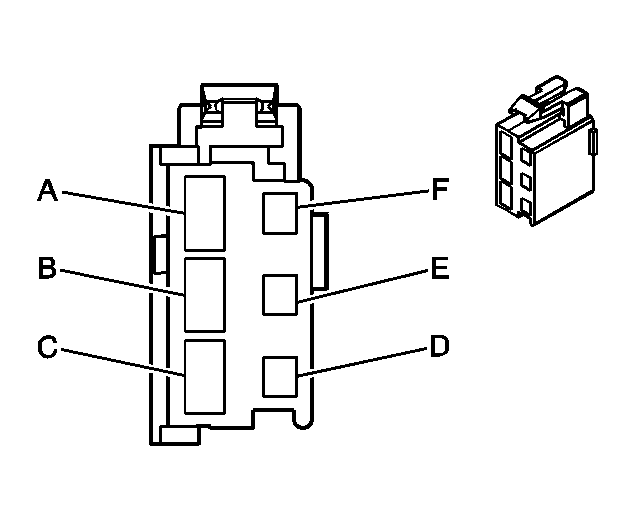

Ignition Switch Terminal Identification C1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | RED | 1442 | Battery Positive Voltage |
| B | YEL | 5 | Crank Voltage |
| C | ORN | 300 | Ignition 3 Voltage |
| D | LT GRN/BLK | 80 | Key In Ignition Switch Signal |
| E-F | - | - | Not Used |
