Power Steering Pump Flow Control Valve Replacement - Off Vehicle
Power Steering Pump Flow Control Valve Replacement - Off Vehicle

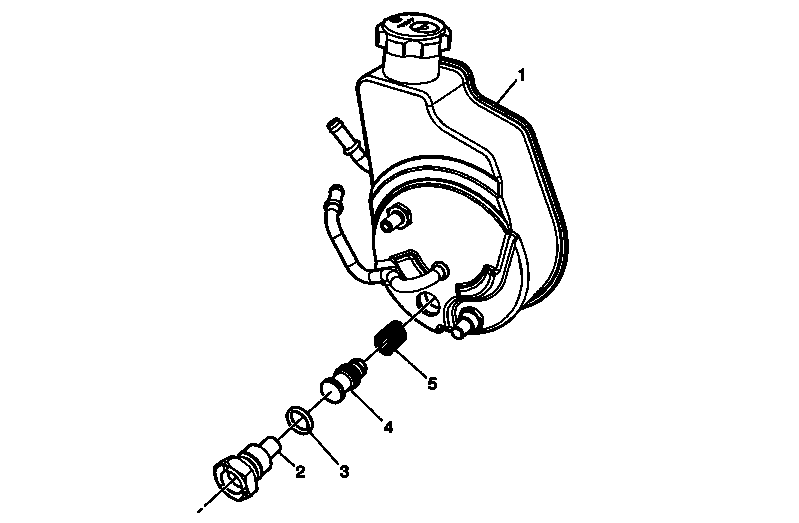

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the power steering pump assembly. Refer to Power Steering Pump Replacement (4.8L, 5.3L, 6.0L, and 6.2L) . |
|
| 1 | Power Steering Fluid Reservoir |
| 2 | Power Steering Pump Fitting
CAUTION:
Refer to Fastener Caution . Tighten 75 N.m (55 lb ft) |
| 3 | Power Steering Pump Fitting Seal Procedure Apply power steering fluid to the power steering pump fitting seal before installing. |
| 4 | Power Steering Pump Flow Control Valve |
| 5 | Power Steering Pump Flow Control Valve Spring |
