HVAC Module Components (Left Hand Drive)

HVAC Module Components (Left Hand Drive)

Items
1:  M6L Air Temperature Door Actuator - Left M6L Air Temperature Door Actuator - Left
2:  B39 A/C Evaporator Temperature Sensor B39 A/C Evaporator Temperature Sensor
3:  M46 Air Recirculation Door Actuator M46 Air Recirculation Door Actuator
4:  M8 Blower Motor M8 Blower Motor
5:  K8 Blower Motor Control Module K8 Blower Motor Control Module X1K8 Blower Motor Control Module X2
6:  M6R Air Temperature Door Actuator - Right M6R Air Temperature Door Actuator - Right
7:  M37 Mode Door Actuator M37 Mode Door Actuator

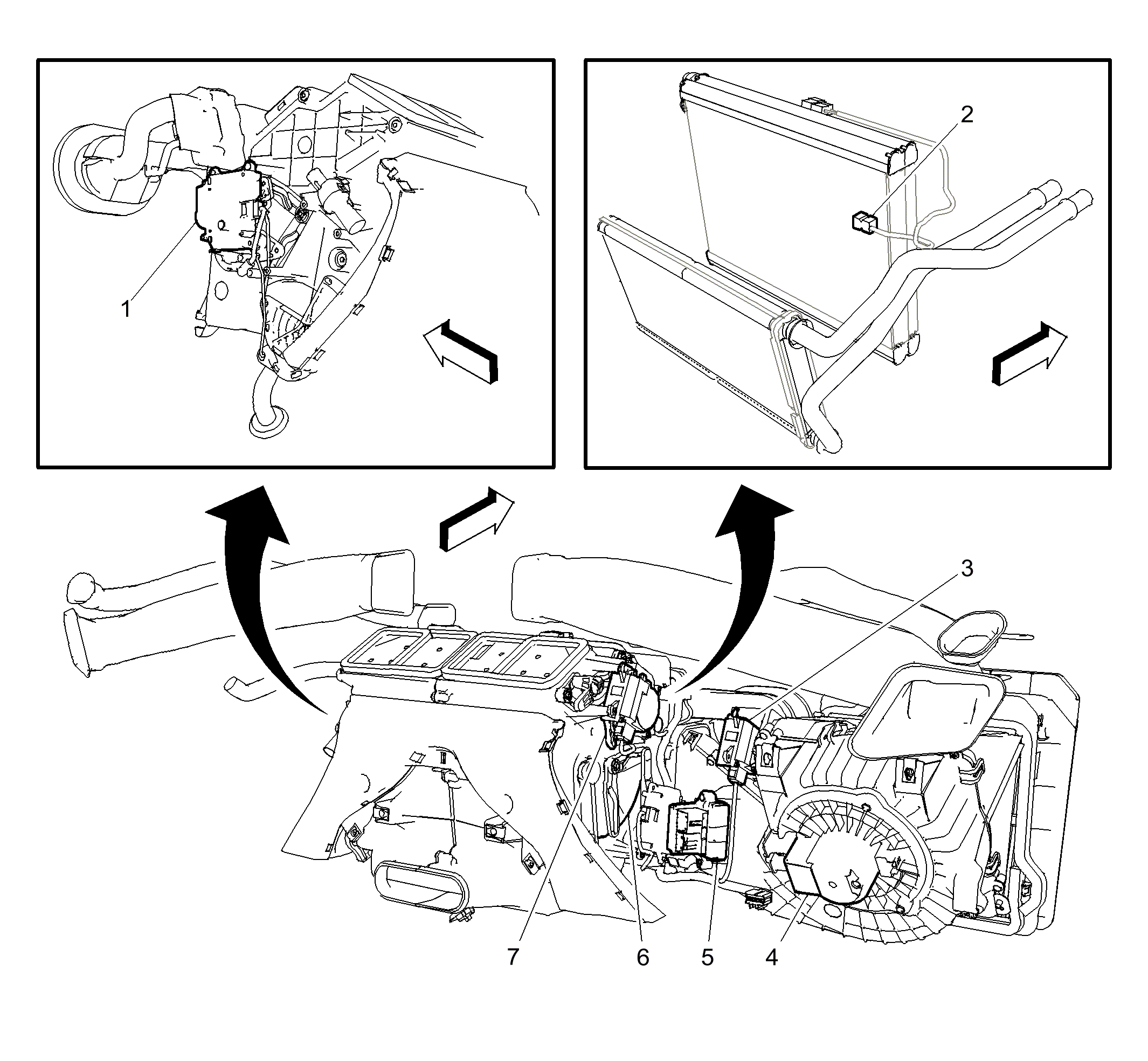

Fig 1: HVAC Module Components (Left Hand Drive)
GM2180845Courtesy of GENERAL MOTORS COMPANY
