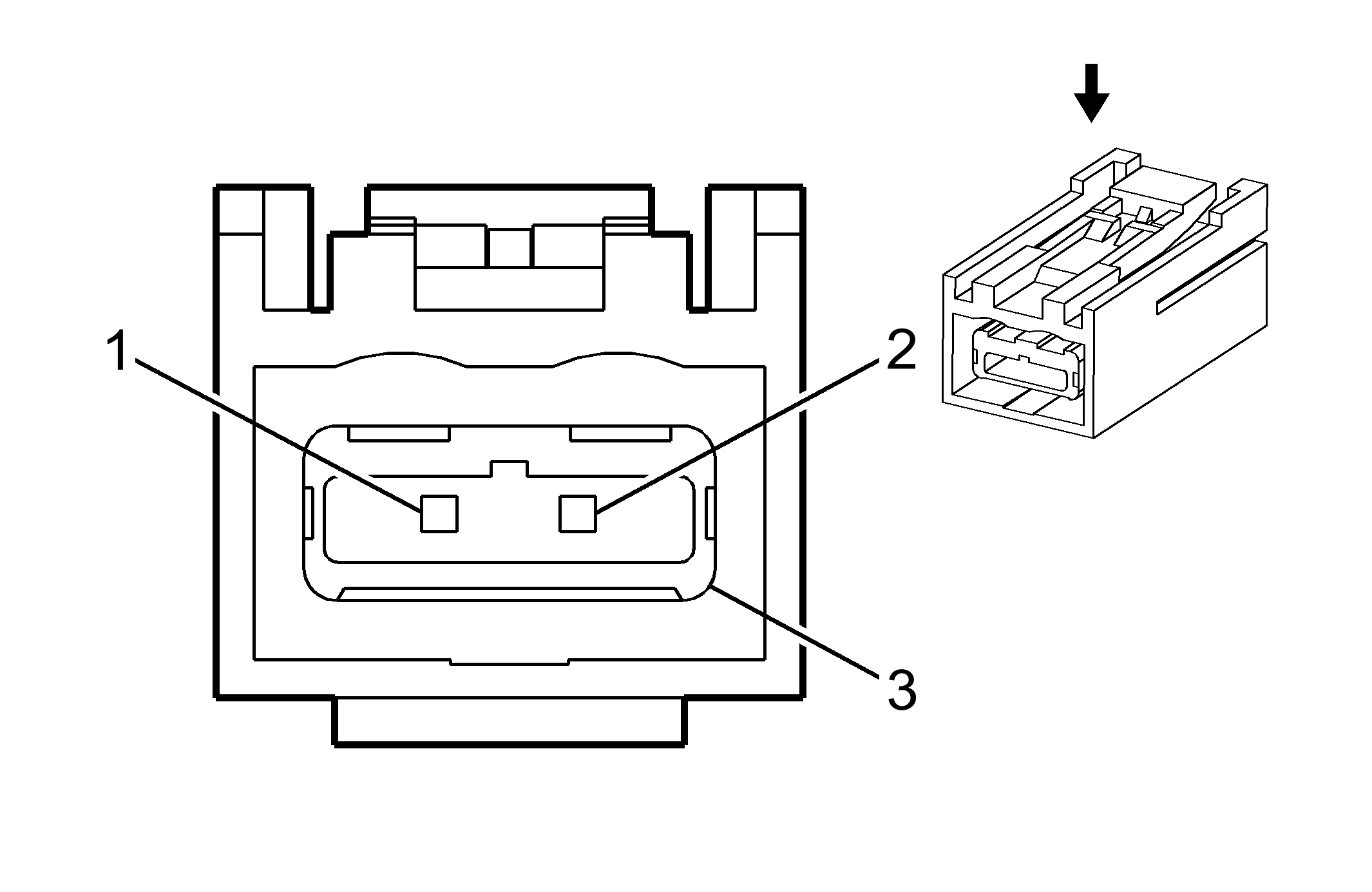

P17 Info Display Module X3 Connector End View
WARNING: This page is about a different car, the 2014 Chevrolet Caprice. However, it is still accessible from the selected car via links, so may be relevant.
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Available | Not Available | Not Available | Not Available | Not Available | Not Available | Not Available |
| II | Not Available | No Tool Required | Not Available | Not Available | Not Available | Not Available | Not Available |
P17 Info Display Module X3 Connector End View
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.08 0.08 |
NA BU |
3365 3366 |
Navigation Display Drain Wire Navigation Display Signal (+) |
I | DA DA |
| 2-11 | - | - | - | Not Occupied | - | - |
| L | 0.08 | BN | 3367 | Navigation Display Signal (-) | II | DA |
