Engine Components - Left Rear (LFX)

Engine Components - Left Rear (LFX)

Items
1: B75C Multifunction Intake Air Sensor B75C Multifunction Intake Air Sensor
2: B74 Manifold Absolute Pressure Sensor
3: B52C Heated Oxygen Sensor - Bank 1 Sensor 1 (LF3 or LFX) B52C Heated Oxygen Sensor - Bank 1 Sensor 1
4: B52D Heated Oxygen Sensor - Bank 1 Sensor 2 (LF3 or LFX) B52D Heated Oxygen Sensor - Bank 1 Sensor 2
5: G18 High Pressure Fuel Pump G18 High Pressure Fuel Pump (LF3/LFX)
6: B52F Heated Oxygen Sensor - Bank 2 Sensor 2 (LF3 or LFX) B52F Heated Oxygen Sensor - Bank 2 Sensor 2
7: B52E Heated Oxygen Sensor - Bank 2 Sensor 1 (LF3 or LFX) B52E Heated Oxygen Sensor - Bank 2 Sensor 1
8: Q29B Secondary Air Injection Solenoid Valve - Bank 2 (NU6) Q29B Secondary Air Injection Solenoid Valve - Bank 2 (NU6)

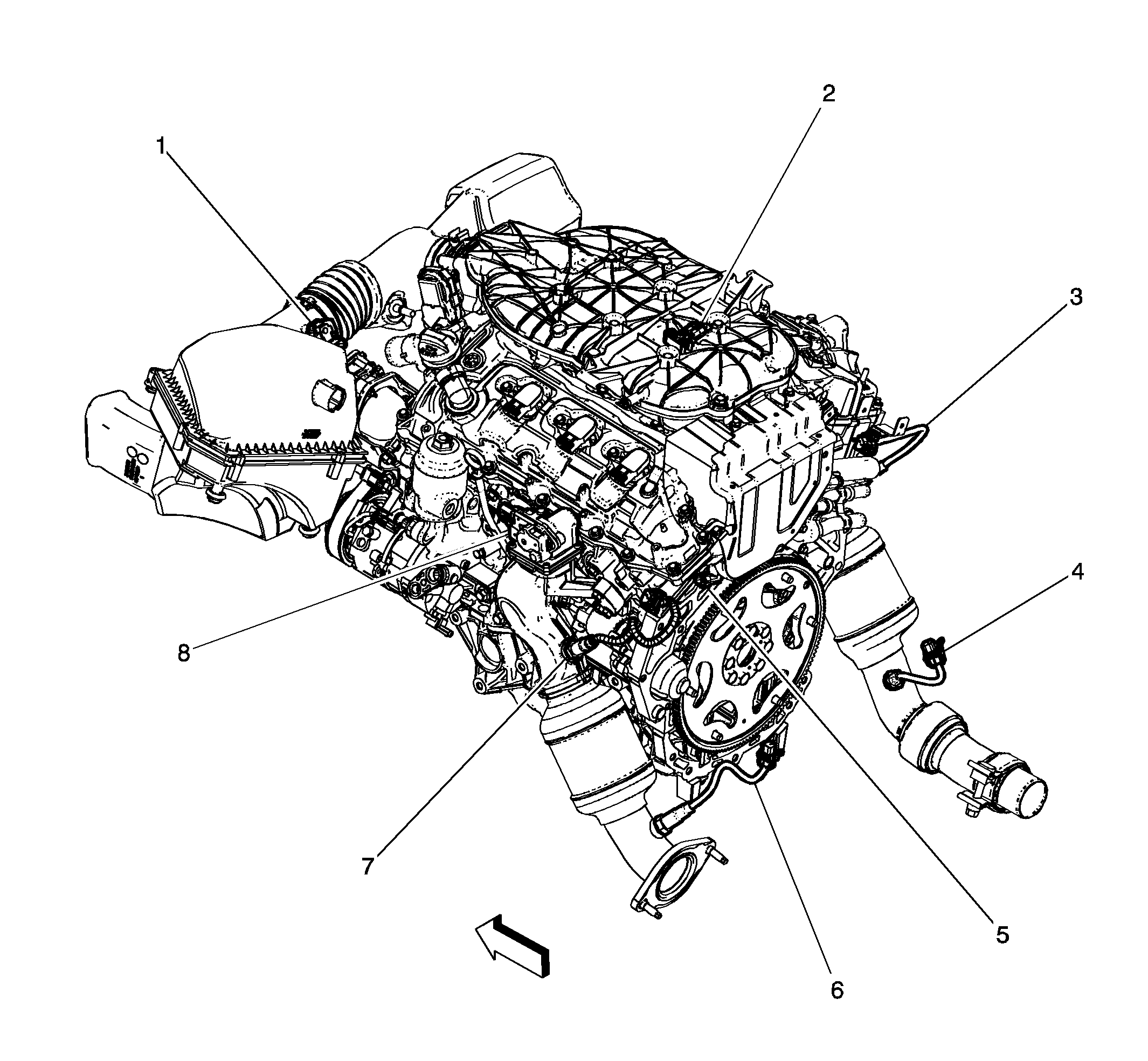

Fig 1: Engine Components - Left Rear (LFX)
GM3454990Courtesy of GENERAL MOTORS COMPANY
