Engine Components - Right Side (LFX)

Engine Components - Right Side (LFX)

Items
1: Q29A Secondary Air Injection Solenoid Valve - Bank 1 (NU6) Q29A Secondary Air Injection Solenoid Valve - Bank 1 (NU6)
2: T8E Ignition Coil 5 (LF3 or LFX) T8E Ignition Coil 5 (LF3/LFX)
3: Q12 Evaporative Emission Purge Solenoid Valve Q12 Evaporative Emission Purge Solenoid Valve (LFX)
4: T8C Ignition Coil 3 T8C Ignition Coil 3 (LF3/LFX)
5: T8A Ignition Coil 1 T8A Ignition Coil 1 (LF3/LFX)
6: G13 Generator G13 Generator X1 (LFX)G13 Generator X2 (LFX/LTG)
7: B26 Crankshaft Position Sensor B26 Crankshaft Position Sensor (LFX/LF3)
8: B68A Knock Sensor 1 B68A Knock Sensor 1 (LFX)

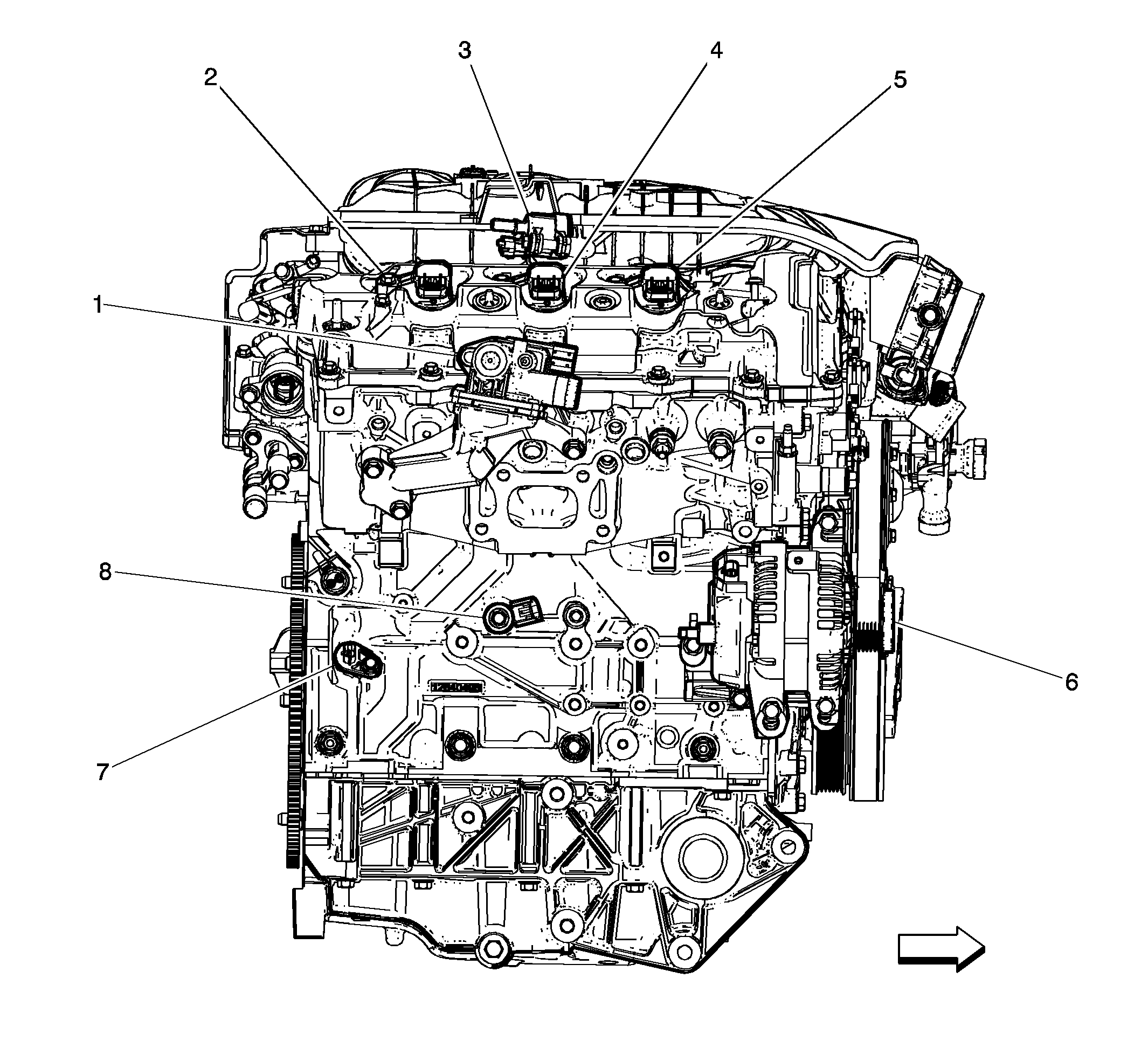

Fig 1: Engine Components - Right Side (LFX)
GM3454993Courtesy of GENERAL MOTORS COMPANY
