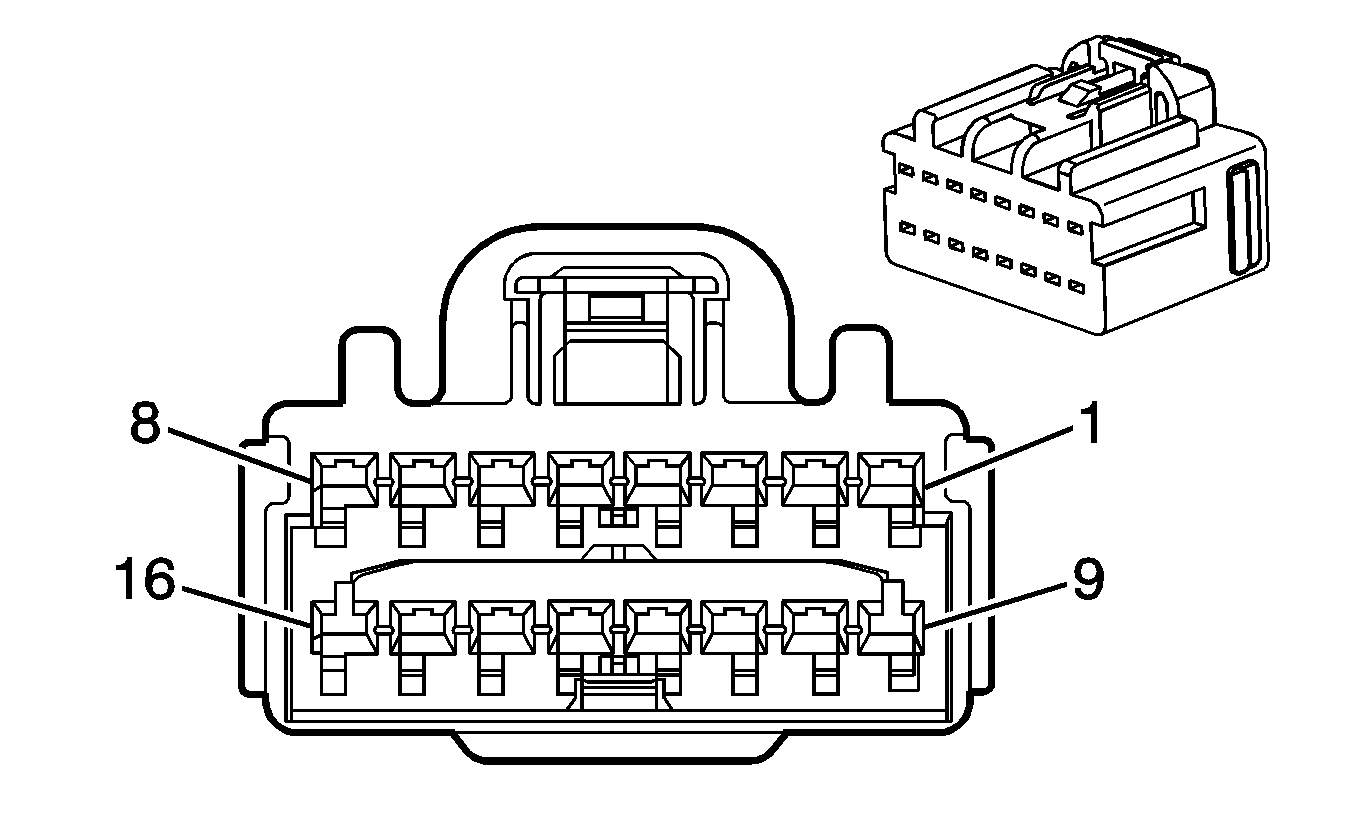

K69 Transfer Case Control Module X1
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 7283-6456-90
- Service Connector: 88952778
- Description: 16-Way F YESC Kaizen Series (BU)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575850 |
J-35616-2A (GY) |
J-38125-11A |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.35 |
VT |
7485 |
Oil Temperature Sensor Signal |
I |
F46 |
| 2 |
- |
- |
- |
Not Occupied |
- |
- |
| 3 |
0.5 |
VT/GY |
539 |
Run/Crank Ignition 1 Voltage |
I |
F46 |
| 4 |
1 |
YE/BK |
7482 |
Clutch Coil Low Reference |
I |
F46 |
| 5 |
1 |
YE/WH |
7483 |
Clutch Coil Control |
I |
F46 |
| 6 |
0.35 |
VT/YE |
5985 |
Accessory Wakeup Serial Data |
I |
F46 |
| 7 |
0.35 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
- |
| 8 |
0.35 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
- |
| 9 |
0.35 |
VT/RD |
7484 |
Oil Temperature Sensor 5V Reference |
I |
F46 |
| 10 - 14 |
- |
- |
- |
Not Occupied |
- |
- |
| 15 |
0.35 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
F46+UQS |
| 16 |
0.35 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
F46+UQS |
