Engine Components - Right Side (LGX)

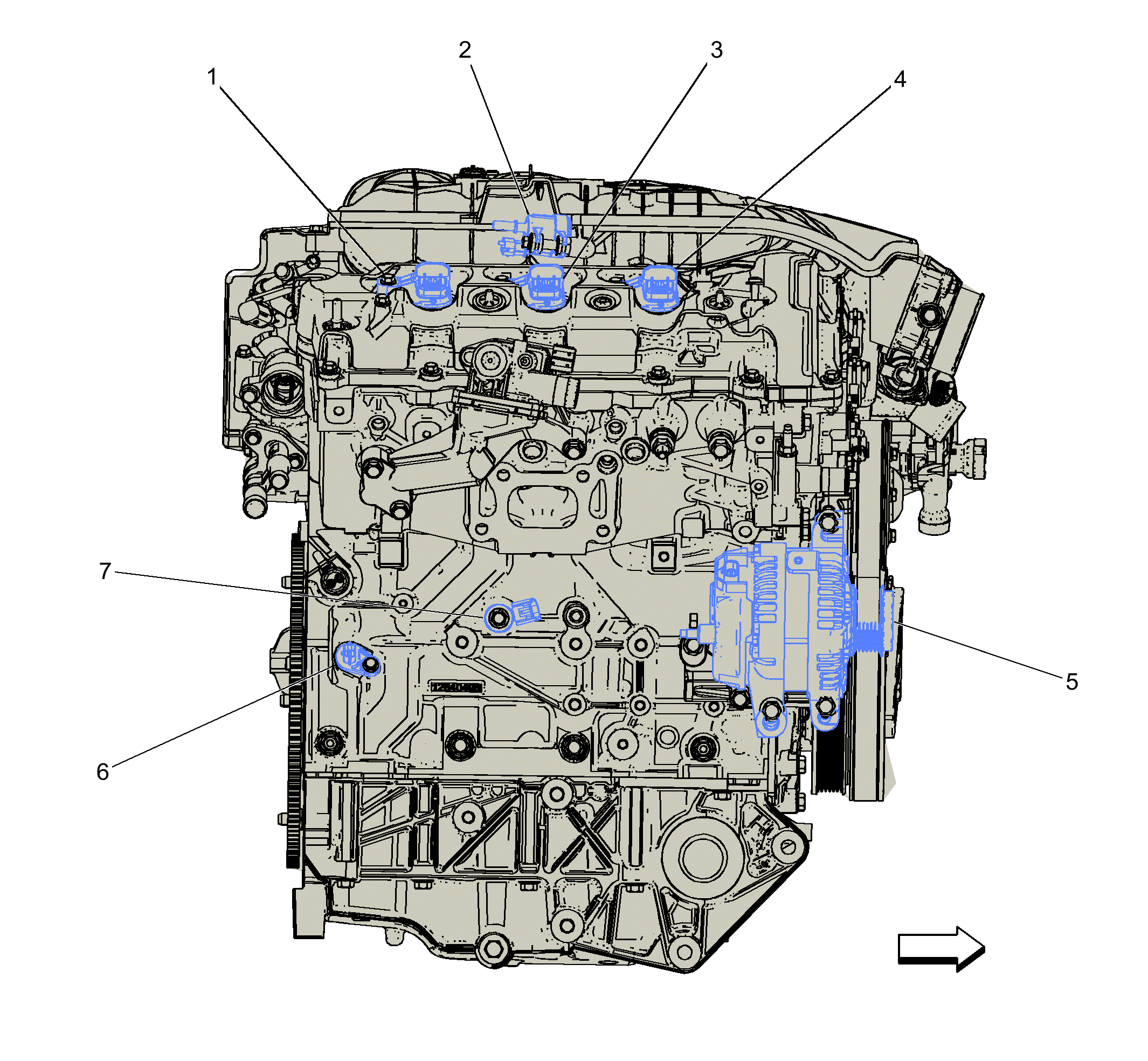

Fig 1: Engine Components - Right Side (LGX)
GM4289645Courtesy of GENERAL MOTORS COMPANY
Items
1. T8E Ignition Coil 5 (except LTG) T8E Ignition Coil 5 (LF4)T8E Ignition Coil 5 (LGX)T8E Ignition Coil 5 (LT4)
2. Q12 Evaporative Emission Purge Solenoid Valve Q12 Evaporative Emission Purge Solenoid Valve
3. T8C Ignition Coil 3 T8C Ignition Coil 3 (LF4)T8C Ignition Coil 3 (LGX)
4. T8A Ignition Coil 1 T8A Ignition Coil 1 (LF4)T8A Ignition Coil 1 (LGX)T8A Ignition Coil 1 (LT4)
5. G13 Generator G13 Generator X1 (LF4/LGX/LTG)G13 Generator X1 (LT4)G13 Generator X2 (LF4)G13 Generator X2 (LGX/LTG)G13 Generator X2 (LT4)
6. B26 Crankshaft Position Sensor B26 Crankshaft Position Sensor (LF4)B26 Crankshaft Position Sensor (LGX)B26 Crankshaft Position Sensor (LT4/LTG)
7. B68A Knock Sensor 1 B68A Knock Sensor 1
