Vehicle Underbody Components - Front Suspension

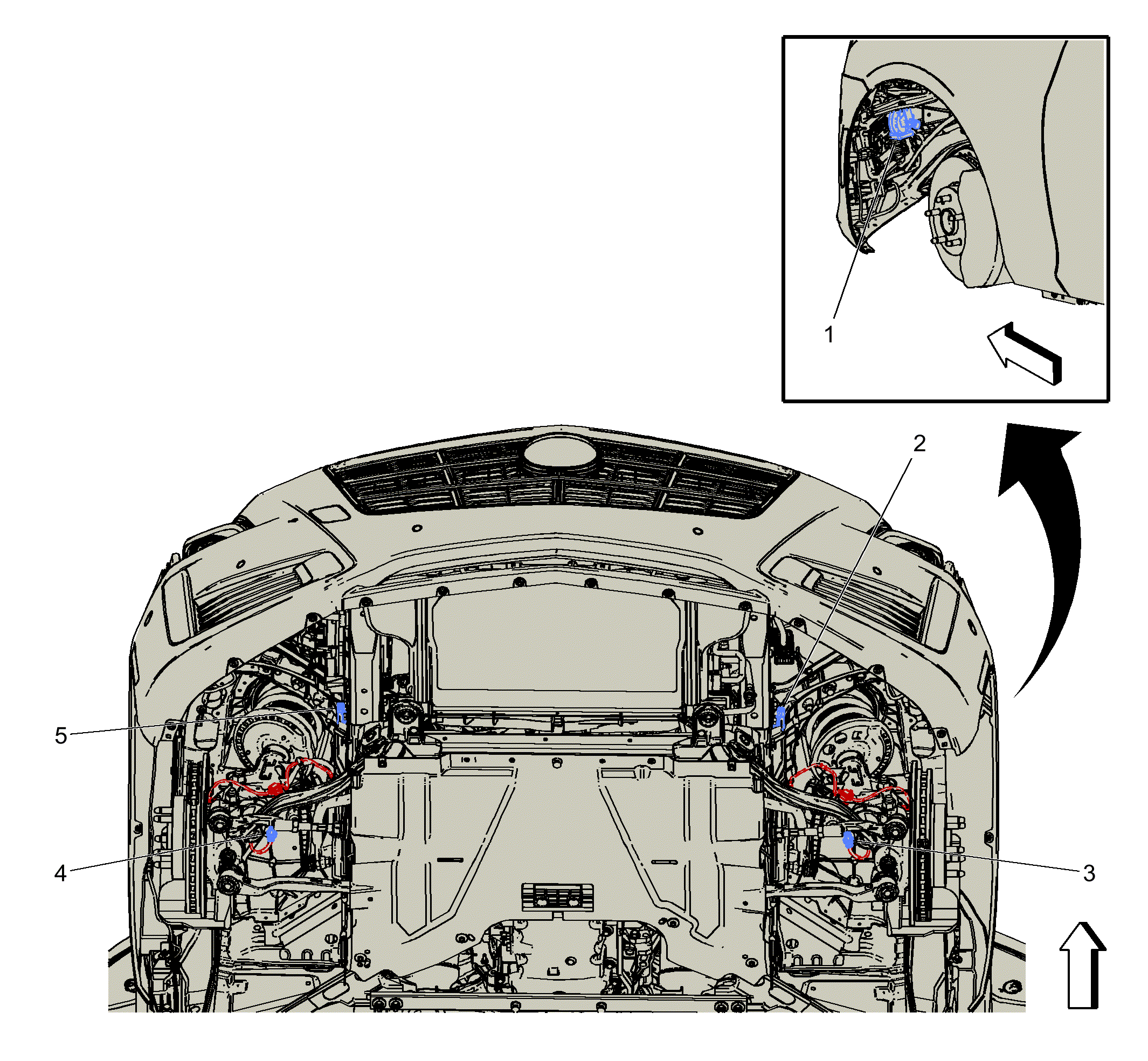

Fig 1: Vehicle Underbody Components - Front Suspension
GM3455128Courtesy of GENERAL MOTORS COMPANY
Items
1. P12L Horn - Left (LT4) P12L Horn - Left
2. B5LF Wheel Speed Sensor - Left Front B5LF Wheel Speed Sensor - Left Front
3. Q37LF Shock Absorber Actuator - Left Front (F55) Q37LF Shock Absorber Actuator - Left Front
4. Q37RF Shock Absorber Actuator - Right Front (F55) Q37RF Shock Absorber Actuator - Right Front
5. B5RF Wheel Speed Sensor - Right Front B5RF Wheel Speed Sensor - Right Front
