Right Rear Side of Engine Components (L83 or L86)

Right Rear Side of Engine Components (L83 or L86)

Items
1: B75C Multifunction Intake Air Sensor B75C Multifunction Intake Air Sensor (L83/L86)
2: B1 A/C Refrigerant Pressure Sensor B1 A/C Refrigerant Pressure Sensor
3: Q2 A/C Compressor Clutch Q2 A/C Compressor Clutch
4: Q46 A/C Compressor Solenoid Valve Q46 A/C Compressor Solenoid Valve
5: B35 Engine Oil Level Switch (L83 or L86) B35 Engine Oil Level Switch (L83/L86)
6: B26 Crankshaft Position Sensor B26 Crankshaft Position Sensor (L83/L86)
7: B68B Knock Sensor 2 B68B Knock Sensor 2 (L83/L86)
8: M64 Starter Motor M64 Starter Motor X1 (L83/L86)M64 Starter Motor

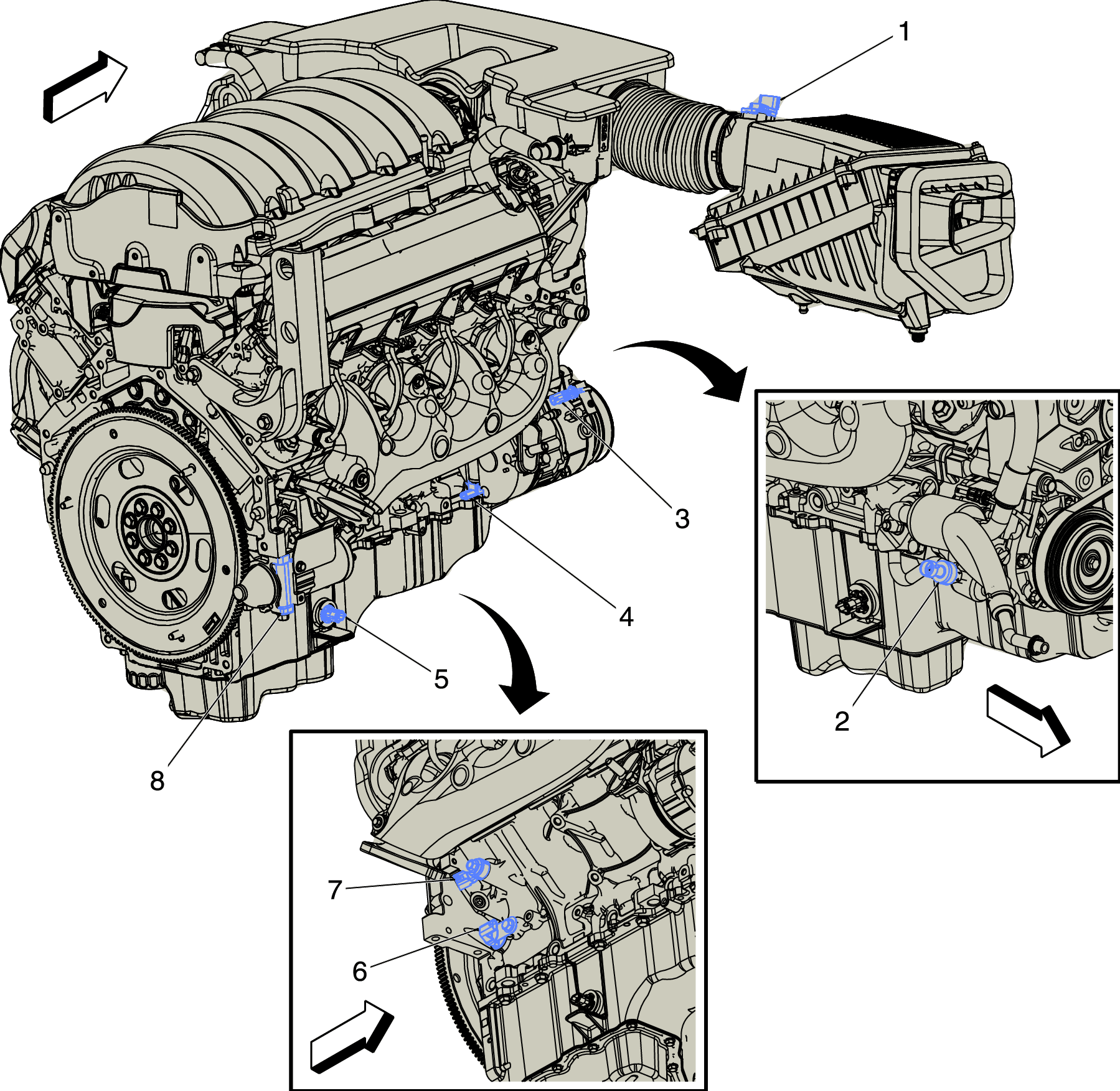

Fig 1: Right Rear Side of Engine Components (L83 or L86)
GM4056314Courtesy of GENERAL MOTORS COMPANY
